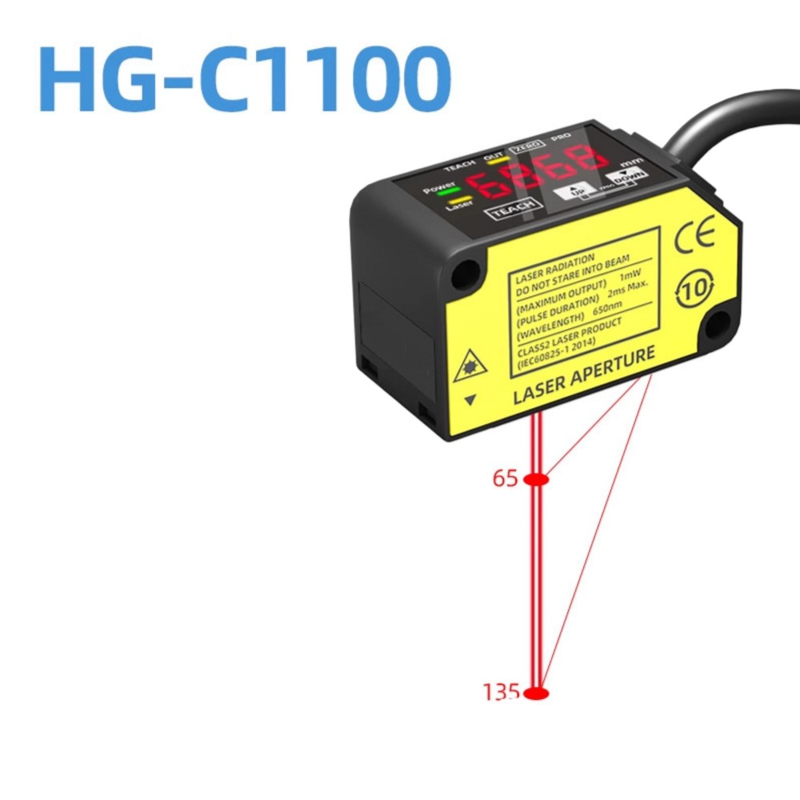

HG-C1100 Czujnik przesunięcia laserowego 100Mm Odległość środkowa ±35Mm Zakres pomiarowy 70Um Powtarzalność Ip67 12-24V Dc Npn Pnp Wyjście 0-5V 4-20Ma Sygnał analogowy

Opis produktu:

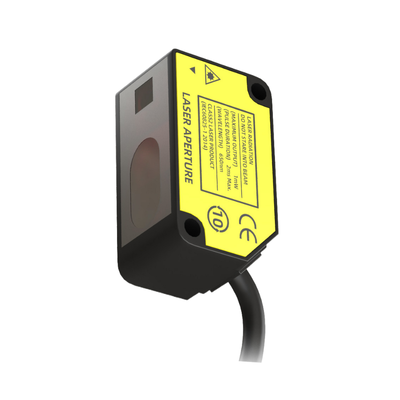

Seria HG-C to kompaktowe czujniki laserowe CMOS, zaprojektowane do niezawodnych, precyzyjnych pomiarów odległości i pozycji w środowiskach automatyki przemysłowej. Każde urządzenie posiada zintegrowany optyczny system laserowy CMOS w połączeniu z wbudowanym lustrem, co pozwala na smukły profil bez kompromisów w dokładności pomiaru, typowej dla dedykowanych czujników przemieszczenia.

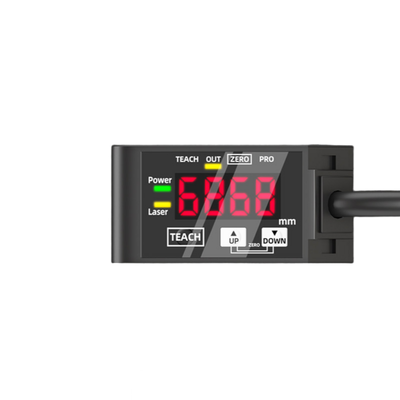

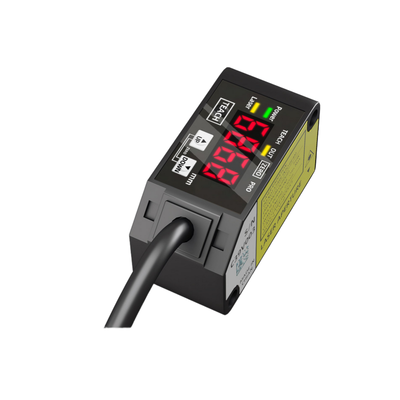

Wyposażone w 7-segmentowy wyświetlacz cyfrowy, czujniki te bezpośrednio wskazują zmierzone odległości w milimetrach. Ta wygodna funkcja pozwala operatorom na łatwe weryfikowanie odczytów i konfigurowanie ustawień progowych na miejscu, eliminując potrzebę stosowania zewnętrznych urządzeń programujących.

Seria oferuje pięć różnych odległości środkowych pomiaru: 30 mm, 50 mm, 100 mm, 200 mm i 400 mm. Odpowiadające im zakresy pomiarowe wynoszą od ±5 mm do ±200 mm, z wartościami powtarzalności wahającymi się między 10 μm a 800 μm, w zależności od konkretnego modelu. Dokładność liniowa wynosi ±0,1% pełnej skali dla modeli 30, 50 i 100 mm, podczas gdy wersje o rozszerzonym zasięgu zapewniają liniowość w granicach ±0,2% lub ±0,3% pełnej skali.

Jeśli chodzi o opcje wyjściowe, czujniki HG-C dostarczają zarówno sygnały napięciowe analogowe (0–5 V), jak i prądowe analogowe (4–20 mA). Posiadają również wyjścia sterujące NPN lub PNP z otwartym kolektorem, oferując wybierane tryby pracy Light-ON lub Dark-ON, aby sprostać różnym wymaganiom systemowym.

Zaprojektowana z myślą o trwałości, seria HG-C jest zamknięta w kompaktowej obudowie o stopniu ochrony IP67, zdolnej do pracy w zakresie temperatur od -10°C do +45°C. Urządzenia są odporne na wibracje i wstrząsy, zasilane napięciem 12–24 V DC przy niskim poborze prądu (40 mA lub mniej przy 24 V DC). Dodatkowo, użytkownicy mogą wybierać spośród czasów odpowiedzi 1,5 ms, 5 ms lub 10 ms.

Dostępne są certyfikaty, takie jak CE, UKCA, FDA i UL/c-UL dla różnych modeli HG-C, zapewniające zgodność z międzynarodowymi normami bezpieczeństwa i jakości.

Funkcje:

Konstrukcja optyczna wykorzystuje kompaktową strukturę CMOS z wbudowanym lustrem, skutecznie zmniejszając głębokość czujnika bez kompromisów w wysokiej dokładności typowej dla czujników przemieszczenia.

Pomiary są wyświetlane cyfrowo w milimetrach za pomocą czytelnego 7-segmentowego wyświetlacza. Ta funkcja umożliwia proste konfigurowanie progów i natychmiastową weryfikację zmierzonych odległości na miejscu.

Czujnik oferuje wiele zakresów pomiarowych, z odległościami środkowymi dostępnymi na 30, 50, 100, 200 i 400 milimetrów. Te opcje zapewniają elastyczność dla zakresów pomiarowych od ±5 mm do ±200 mm.

Wysoka powtarzalność jest zapewniona we wszystkich modelach, od imponujących 10 mikrometrów w HG-C1030 do 800 mikrometrów w HG-C1400 dla pomiarów odległości między 200 a 400 milimetrów.

Dostarczane są podwójne wyjścia analogowe, w tym sygnały napięciowe 0–5 V i prądowe 4–20 mA, ułatwiające zewnętrzną akwizycję danych oraz wygodne dostosowanie skali.

Użytkownicy mogą wybrać czas odpowiedzi spośród trzech ustawień—1,5 ms, 5 ms lub 10 ms—co pozwala na zrównoważenie szybkości pomiaru ze stabilnością sygnału zgodnie z ich specyficznymi potrzebami aplikacji.

Wyjście sterujące obsługuje konfiguracje NPN lub PNP za pomocą wyjścia tranzystorowego z otwartym kolektorem. Zawiera wybierane tryby Light-ON/Dark-ON wraz z wbudowanym zabezpieczeniem przed zwarciem w celu zwiększenia niezawodności.

Zaprojektowany do trudnych warunków przemysłowych, czujnik posiada stopień ochrony IP67, co zapewnia jego pyłoszczelność i odporność na wnikanie wody.

Spełnia szeroki zakres norm certyfikacyjnych, w tym CE (EMC/RoHS), UKCA, zgodność z notą laserową FDA i posiada certyfikaty UL/c-UL, gwarantując zgodność i bezpieczeństwo na różnych rynkach.

Pomimo zaawansowanych możliwości, czujnik utrzymuje niskie zużycie energii, pobierając 40 mA lub mniej przy 24 V DC i do 65 mA przy 12 V DC, co czyni go energooszczędnym do ciągłej pracy.

Parametry techniczne:

Zastosowania:

Wykrywanie pozycji i obecności odgrywa kluczową rolę w automatyce przemysłowej, zapewniając dokładne dostarczanie i pozycjonowanie elementów obrabianych na robotach transportowych i stacjach montażowych. Ten proces weryfikacji pomaga utrzymać wydajność i precyzję w całym przepływie pracy produkcyjnej.

Innym ważnym zastosowaniem jest weryfikacja wysokości stosu i ilości. Poprzez pomiar wysokości ułożonych obiektów lub potwierdzenie liczby warstw, systemy obsługi materiałów mogą działać bardziej niezawodnie i unikać błędów związanych z nieprawidłowymi zliczeniami lub wysokościami.

Inspekcja grubości i wymiarów jest kluczowa dla zapewnienia jakości w linii produkcyjnej. Proces ten obejmuje pomiar części, blach i różnych komponentów w trakcie ich produkcji, pomagając zagwarantować, że spełniają określone tolerancje i standardy bez spowalniania linii produkcyjnej.

Monitorowanie przemieszczenia oferuje informacje zwrotne w czasie rzeczywistym dla różnych typów urządzeń, takich jak stoły pozycjonujące, prasy i maszyny do formowania. Ciągłe monitorowanie zapewnia, że te maszyny działają w ramach zamierzonych parametrów, poprawiając tym samym dokładność i zmniejszając ryzyko wad.

Kontrola jakości jest często realizowana poprzez inspekcje typu go/no-go, które wykorzystują wartości progowe pochodzące z cyfrowych odczytów odległości. Metoda ta stanowi proste narzędzie do decydowania, czy produkt spełnia wymagania jakościowe, upraszczając podejmowanie decyzji na hali produkcyjnej.

Wreszcie, prowadzenie robotów korzysta z analogowego sprzężenia zwrotnego odległości, które jest niezbędne do operacji typu pick-and-place i zautomatyzowanych systemów obsługi. Dostarczając precyzyjne informacje o odległości, roboty mogą wykonywać swoje zadania bardziej efektywnie i z większą niezawodnością.
