Opis produktu:

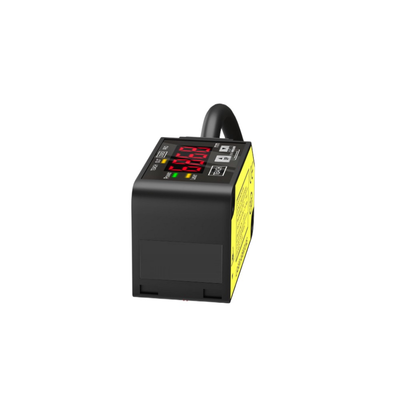

Seria HG-C to kompaktowe czujniki laserowe CMOS do pomiaru odległości, zaprojektowane w celu zapewnienia stabilnych i bardzo dokładnych pomiarów odległości i pozycji w zastosowaniach automatyki przemysłowej. Każdy czujnik zawiera optyczny system laserowy CMOS w połączeniu z wbudowanym lustrem, co umożliwia smukłą konstrukcję obudowy, jednocześnie zapewniając precyzję pomiaru porównywalną ze specjalistycznymi czujnikami odległości.

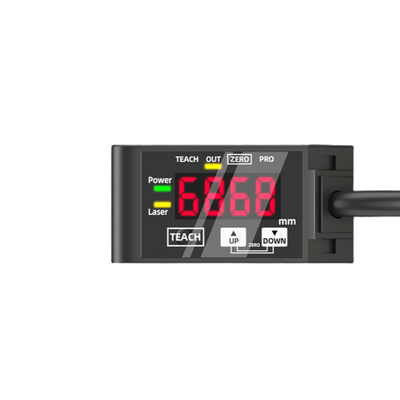

Kluczową cechą tych czujników jest 7-segmentowy wyświetlacz cyfrowy, który bezpośrednio prezentuje zmierzone odległości w milimetrach. Pozwala to operatorom na łatwe weryfikowanie odczytów i ustawianie wartości progowych na miejscu, bez potrzeby stosowania zewnętrznych urządzeń programujących.
Seria HG-C oferuje pięć różnych odległości środkowych pomiaru: 30 mm, 50 mm, 100 mm, 200 mm i 400 mm. Odpowiadające im zakresy pomiarowe wahają się od ±5 mm do ±200 mm, a powtarzalność w zależności od modelu wynosi od 10 µm do 800 µm. W przypadku liniowości, modele 30 mm, 50 mm i 100 mm utrzymują ±0,1% pełnej skali, podczas gdy czujniki dalekiego zasięgu mają specyfikacje liniowości ±0,2% lub ±0,3% pełnej skali.
Czujniki te oferują wszechstronne opcje wyjściowe, w tym napięcie analogowe (0–5 V), prąd analogowy (4–20 mA) oraz wyjścia sterujące typu NPN lub PNP z otwartym kolektorem. Użytkownicy mogą wybrać tryb pracy wyjścia sterującego jako Light-ON lub Dark-ON, w zależności od wymagań aplikacji.
Zbudowane w kompaktowej obudowie z klasą ochrony IP67, czujniki serii HG-C są odporne na czynniki środowiskowe, takie jak kurz i wilgoć. Działają niezawodnie w temperaturach od -10°C do +45°C i są zaprojektowane tak, aby wytrzymać wibracje i wstrząsy występujące w warunkach przemysłowych. Zasilane napięciem 12–24 V DC, czujniki te zużywają niski prąd, wynoszący 40 mA lub mniej przy 24 V DC. Dodatkowo, czasy odpowiedzi można wybrać spośród 1,5 ms, 5 ms lub 10 ms, aby dopasować je do różnych prędkości aplikacji.
W zależności od konkretnego modelu, czujniki serii HG-C posiadają certyfikaty zgodności z normami CE, UKCA, FDA i UL/c-UL, zapewniając zgodność z globalnymi przepisami dotyczącymi bezpieczeństwa i jakości.
Cechy:
Kompaktowa konstrukcja optyczna CMOS z wbudowanym lustrem znacząco zmniejsza głębokość czujnika, nie naruszając wysokiej dokładności typowej dla czujników odległości. Ta innowacyjna konstrukcja zapewnia precyzyjne pomiary przy zachowaniu smukłego profilu.
Pomiary są wygodnie wyświetlane w milimetrach na czytelnym 7-segmentowym wyświetlaczu cyfrowym. Ten bezpośredni odczyt upraszcza proces ustawiania progów i umożliwia łatwą weryfikację zmierzonych odległości na miejscu.
Czujnik obsługuje wiele zakresów pomiarowych, z odległościami środkowymi dostępnymi w odległościach 30, 50, 100, 200 i 400 mm. Te opcje umożliwiają zakresy pomiarowe od ±5 mm do ±200 mm, co pozwala na szeroki zakres zastosowań.
Gwarantowana jest wysoka powtarzalność, z precyzją od zaledwie 10 µm w modelu HG-C1030 do 800 µm w modelu HG-C1400 podczas pomiaru odległości między 200 a 400 mm. Zapewnia to spójne i niezawodne wyniki przy powtarzalnych pomiarach.
Do zewnętrznego pozyskiwania danych i skalowania dostępne są podwójne wyjścia analogowe. Obejmują one wyjście napięciowe 0–5 V i wyjście prądowe 4–20 mA, oferując wszechstronne opcje integracji z innymi systemami.
Czas odpowiedzi czujnika jest wybieralny spośród 1,5 ms, 5 ms i 10 ms. Ta funkcja pozwala użytkownikom na zrównoważenie między szybkością pomiaru a stabilnością sygnału zgodnie z ich specyficznymi wymaganiami.
Wyjście sterujące jest dostępne w konfiguracjach NPN lub PNP, wykorzystując wyjście tranzystora z otwartym kolektorem. Obsługuje wybieralne tryby pracy Light-ON lub Dark-ON i jest wyposażone w zabezpieczenie przed zwarciem w celu zwiększenia niezawodności.
Czujnik posiada klasę ochrony IP67, co oznacza, że jest całkowicie pyłoszczelny i odporny na wnikanie wody. Ta solidna ochrona sprawia, że nadaje się do stosowania w trudnych i wymagających warunkach przemysłowych.
Posiada szeroki zakres certyfikatów, w tym CE (zgodność z EMC i RoHS), UKCA, zgodność z wytycznymi FDA dotyczącymi laserów, a także uznania UL i c-UL, co zapewnia zgodność z międzynarodowymi standardami.
Pomimo zaawansowanych funkcji, czujnik utrzymuje niskie zużycie energii, pobierając 40 mA lub mniej przy 24 V DC i 65 mA lub mniej przy 12 V DC, promując w ten sposób efektywność energetyczną.
Parametry techniczne:
| Wyjście analogowe |
0–5 V Napięcie / 4–20 mA Prąd |
| Wyjście sterujące |
NPN z otwartym kolektorem (dostępne wersje PNP), kompatybilne ze stycznikiem silnikowym, stycznikiem SIRIUS i stycznikiem 3-biegunowym |
| Napięcie zasilania |
12–24 V DC ±10% |
| Zakres pomiarowy |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Powtarzalność |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Czas odpowiedzi |
1,5 / 5 / 10 ms do wyboru |
| Klasa ochrony |
IP67 |
| Odległość środkowa pomiaru |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Zastosowania:
Detekcja pozycji i obecności
To zastosowanie obejmuje weryfikację dostawy i dokładnego pozycjonowania elementów roboczych zarówno na robotach transportowych, jak i stacjach montażowych. Zapewnienie prawidłowego umieszczenia jest kluczowe dla efektywnej automatyzacji i przepływu pracy.
Weryfikacja wysokości stosu i ilości
Proces ten mierzy wysokość ułożonych przedmiotów lub potwierdza liczbę warstw w scenariuszach obsługi materiałów. Dokładne liczenie warstw pomaga w kontroli zapasów i spójności produkcji.
Inspekcja grubości i wymiarów
Techniki pomiaru inline są wykorzystywane do inspekcji części, blach i różnych komponentów podczas produkcji. Inspekcje te gwarantują, że produkty spełniają określone tolerancje wymiarowe i standardy jakości.
Monitorowanie przemieszczenia
Monitorowanie przemieszczenia w czasie rzeczywistym dostarcza niezbędnych informacji zwrotnych dla pracy etapów pozycjonowania, pras i urządzeń formujących. Te informacje zwrotne pomagają w utrzymaniu precyzji w procesach produkcyjnych.
Kontrola jakości
Zapewnienie jakości jest wspierane przez inspekcje typu go/no-go, które wykorzystują wartości progowe pochodzące z cyfrowych pomiarów odległości. Metoda ta zapewnia, że komponenty spełniają wstępnie zdefiniowane kryteria przed przejściem dalej.
Prowadzenie robotów
Informacje zwrotne o odległości analogowej są dostarczane do systemów robotycznych w celu wsparcia zadań typu pick-and-place i zautomatyzowanej obsługi materiałów. To prowadzenie zwiększa dokładność i wydajność operacji robotycznych.
