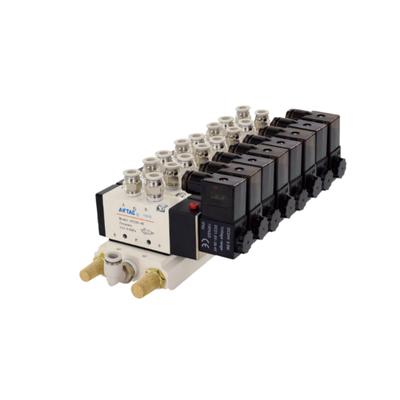

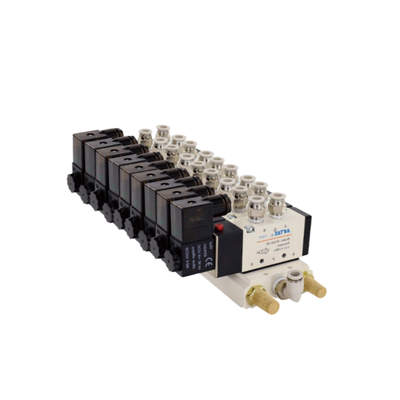

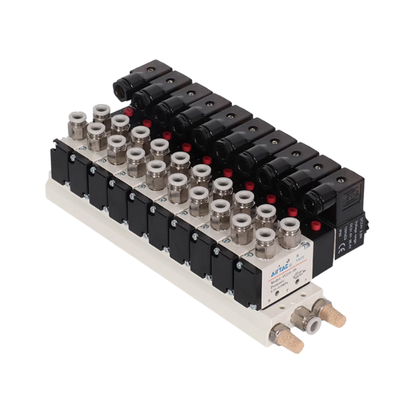

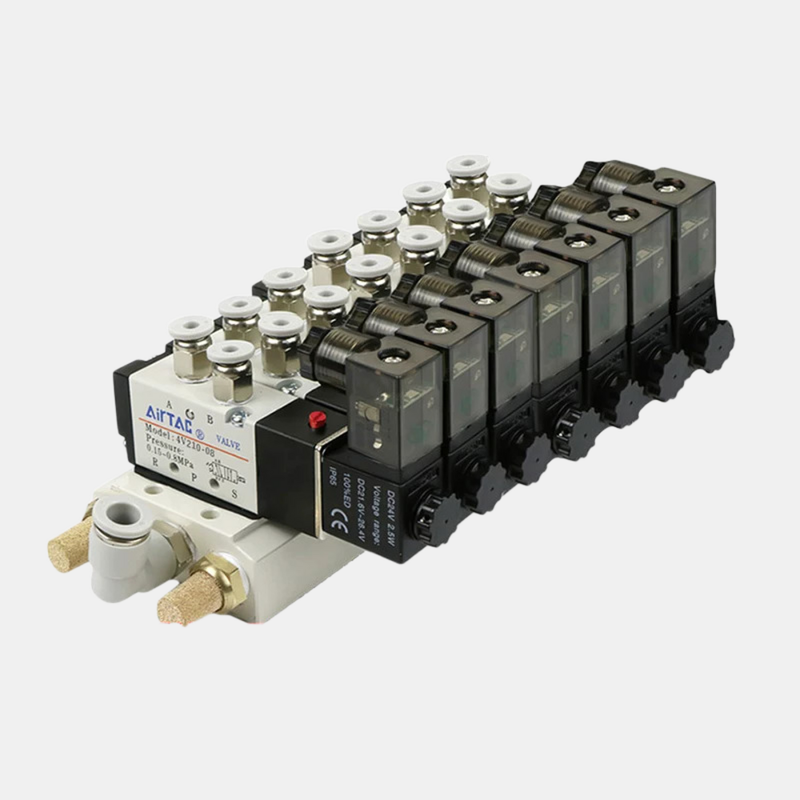

Zespół zaworu elektromagnetycznego Airtac 4V210-08 do sterowania kierunkowego, 7 do 10 stacji, połączony pakiet zaworów, krótka ścieżka przepływu, niskie wycieki powietrza do wielokanałowego systemu sterowania powietrzem

Opis produktu:

Seria 4V obejmuje wszechstronną kolekcję sterowanych pilotem zaworów elektromagnetycznych pneumatycznych 5/2-drogowych, a także pojedyncze cewki zamienne i wstępnie zmontowane zestawy wielostacyjnych kolektorów. Komponenty te są specjalnie zaprojektowane, aby zapewnić niezawodne sterowanie kierunkowe sprężonym powietrzem w systemach automatyki przemysłowej. Seria obejmuje zawory o rozmiarach portów od M5 i 1/8″ do 1/2″, z efektywnymi powierzchniami przekroju poprzecznego w zakresie od 12 mm² do 50 mm². Dodatkowo, współczynniki przepływu (Cv) wahają się od 0,56 do 2,80, co pozwala na dopasowanie zaworów do różnych wymiarów siłowników i wymagań dotyczących prędkości.

Zawory są oferowane w wielu konfiguracjach: kompletne jednostki z pojedynczym lub podwójnym elektromagnesem, same korpusy zaworów do integracji z kolektorami lub jako zamienniki, oraz oddzielne cewki zamienne AC220V lub DC24V ułatwiające konserwację w terenie. Zestawy wielostacyjnych kolektorów są wstępnie skonfigurowane z 2 do 10 stacji kompatybilnych z modelami 4V210-08 i 4V110-06. Dedykowane zestawy są również dostępne dla serii 4V310-08 i 4V310-10. Dzięki zintegrowanej konstrukcji kolektora, kilka zaworów jest skonsolidowanych na jednej solidnej podstawie, co usprawnia instalację i oszczędza miejsce w kompaktowych szafach sterowniczych. Ponadto, scentralizowane porty zasilania i wydechu minimalizują potrzebę zewnętrznych złączek i zmniejszają potencjalne punkty wycieku w porównaniu do indywidualnego orurowania zaworów. Niezależne okablowanie dla każdej stacji umożliwia również mieszanie napięć AC i DC na jednym bloku kolektora, zwiększając elastyczność systemów łączących sterowanie PLC ze stacjami bezpieczeństwa obsługiwanymi ręcznie.

Korpusy zaworów są wykonane ze stopu aluminium i posiadają konstrukcję z przesuwającą się kolumną, która zapewnia doskonałe uszczelnienie i responsywne działanie. Wewnętrzny otwór jest precyzyjnie obrabiany w celu zminimalizowania tarcia, co skutkuje niskim ciśnieniem rozruchowym i wydłużoną żywotnością. Zawory te nie wymagają smarowania olejem; jednakże, jeśli używane jest powietrze smarowane, musi być ono stale dostarczane przy użyciu smaru ISO VG32 lub równoważnego. Funkcja ręcznego obejścia jest standardowo wbudowana, umożliwiając instalację i rozwiązywanie problemów bez zasilania elektrycznego. Cewki posiadają stopień ochrony IP65, a ich pobór mocy wynosi około 3 VA dla wersji AC lub 3 W dla wariantów DC.

Parametry pracy obejmują standardowy zakres ciśnienia od 0,15 do 0,8 MPa (21 do 114 psi) i ciśnienie próbne 1,2 MPa (175 psi). Zawory te nadają się do środowisk o temperaturach od -20°C do +70°C, co czyni je adaptowalnymi do szerokiego zakresu zastosowań przemysłowych.

Cechy:

Dostępne rozmiary portów wahają się od M5 i 1/8 cala do 1/2 cala. Ten zakres obejmuje różne modele, w tym 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 i 4V410-15, oferując elastyczność dopasowania do różnych potrzeb aplikacji.

Zawory te są zaprojektowane z mechanizmem sterowania kierunkowego 5/2-drogowego sterowanego pilotem, zapewniającym niezawodne działanie przełączające, szczególnie dla siłowników dwustronnego działania i siłowników pneumatycznych. Ta funkcja zwiększa precyzję i wydajność operacyjną.

Klienci mogą wybierać między opcjami z pojedynczym i podwójnym elektromagnesem. Modele z podwójnym elektromagnesem posiadają funkcję pamięci, która utrzymuje pozycję zaworu, zwiększając niezawodność sterowania podczas pracy.

Do celów integracji systemu lub wymiany dostępna jest opcja samego korpusu zaworu. Jest to idealne rozwiązanie, gdy cewki i okablowanie są już zainstalowane, umożliwiając bezproblemową integrację z kolektorem bez potrzeby dodatkowych komponentów.

Dostępne są pojedyncze cewki zamienne w wariantach AC220V i DC24V. Umożliwiają one łatwą konserwację w terenie, pozwalając na wymianę cewki bez konieczności wymiany całego zespołu zaworu, co zmniejsza przestoje i koszty konserwacji.

Zestawy wielostacyjnych kolektorów są wstępnie zmontowane w konfiguracjach od 2 do 10 stacji dla modeli takich jak 4V210-08 i 4V110-06. Dodatkowe zestawy są dostępne dla 4V310-08 i 4V310-10, wszystkie zaprojektowane w celu minimalizacji przestrzeni instalacyjnej i czasu montażu.

Zintegrowana podstawa kolektora konsoliduje wiele zaworów na jednej, solidnej podstawie z scentralizowanymi portami zasilania i wydechu. Ta konstrukcja upraszcza konfigurację systemu i poprawia ogólną trwałość.

Zauważalną cechą jest możliwość mieszania napięć na jednym kolektorze. Każda stacja może być okablowana niezależnie, co pozwala na połączenie napięć AC i DC w kompaktowym bloku kolektora, zwiększając wszechstronność.

Wykonane ze stopu aluminium, korpusy zaworów są zarówno lekkie, jak i trwałe, co czyni je dobrze dopasowanymi do wymagających środowisk przemysłowych. Ten wybór materiału pomaga zmniejszyć ogólną wagę systemu przy zachowaniu wytrzymałości.

Konstrukcja z przesuwającą się kolumną zapewnia doskonałe uszczelnienie i czułą reakcję przy niskim tarciu. Skutkuje to płynną pracą i poprawioną żywotnością komponentów zaworu.

Zawory działają bez potrzeby smarowania, co upraszcza konserwację i eliminuje ryzyko zanieczyszczenia mgłą olejową – ważny czynnik w przetwórstwie żywności i montażu elektroniki.

Ręczne obejście jest w standardzie, umożliwiając łatwą instalację, rozwiązywanie problemów i awaryjne działanie w razie potrzeby.

Cewki są zabezpieczone zgodnie ze standardami IP65, co czyni je pyłoszczelnymi i odpornymi na strumienie wody, co sprawia, że zawory nadają się do stosowania w trudnych warunkach środowiskowych.

Zawory te działają wydajnie w zakresie ciśnienia od 0,15 do 0,8 MPa, nadając się do szerokiego zakresu przemysłowych systemów pneumatycznych, podczas gdy ciśnienie próbne wynosi 1,2 MPa, zapewniając bezpieczny margines dla przepięć ciśnienia.

Są one zaprojektowane do niezawodnego działania w szerokim zakresie temperatur od -20°C do +70°C, dostosowując się do standardowych warunków otoczenia przemysłowego.

Parametry techniczne:

Zastosowania:

Funkcja 5/2-drogowa jest wykorzystywana do operacji wysuwania i cofania siłowników pneumatycznych, zapewniając precyzyjne sterowanie siłownikami dwustronnego działania. Ten układ zapewnia niezawodne i wydajne działanie, odpowiednie do różnych zastosowań przemysłowych.

Panele automatyki wielosystemowej wyposażone w zestawy kolektorów centralizują zasilanie powietrzem i okablowanie. Ta konstrukcja umożliwia kompaktowe szafy sterownicze, które mogą pomieścić do 10 stacji zaworowych, usprawniając integrację systemu i konserwację.

Jeden kolektor może obsługiwać zarówno stacje zaworowe sterowane przez PLC napięciem DC 24V, jak i stacje bezpieczeństwa obsługiwane ręcznie napięciem AC 220V. Ta elastyczność upraszcza instalację i pozwala na wszechstronne konfiguracje systemów sterowania.

Sterowanie kierunkowe odgrywa kluczową rolę w maszynach produkcyjnych, montażowych i pakujących. Te rozwiązania sterowania umożliwiają wydajne procesy automatyzacji w różnych sektorach przemysłu.

Systemy sterowania są niezbędne do zarządzania chwytakami, zaciskami i siłownikami pozycjonującymi w operacjach transportu materiałów, zapewniając dokładne i niezawodne przemieszczanie komponentów i produktów.

Tryb pracy bez smarowania zapobiega zanieczyszczeniu olejem na liniach produkcyjnych, co czyni te systemy sterowania idealnymi do wrażliwych środowisk, takich jak przetwórstwo żywności i montaż elektroniki.

Konserwacja jest uproszczona dzięki opcjom umożliwiającym indywidualną wymianę cewek i korpusów zaworów. To ukierunkowane podejście naprawcze pozwala uniknąć konieczności wymiany całego zespołu kolektora, zmniejszając przestoje i koszty.

Personalizacja:

Nasz pneumatyczny zawór AirTac 4V210-08 oferuje doskonałe usługi personalizacji, aby sprostać Twoim specyficznym wymaganiom. Jako wysokiej jakości zawór elektromagnetyczny NAMUR produkowany w Chinach, posiada certyfikat CE, zapewniający niezawodne działanie i bezpieczeństwo.

Sterowany pilotem zawór sterowania kierunkowego 5/2-drogowy posiada wytrzymały korpus ze stopu aluminium i standardowy materiał uszczelnienia NBR, zaprojektowany do pracy z powietrzem filtrowanym do 40 μm. Zawór zapewnia szybki czas reakcji ≤0,03 sekundy, co czyni go idealnym do precyzyjnych systemów sterowania pneumatycznego.

Oferujemy opcje personalizacji, w tym pakowanie w kartony i elastyczne warunki płatności, takie jak T/T, Western Union i Paypal. Z minimalną ilością zamówienia wynoszącą zaledwie 1 sztukę i zdolnością dostaw 5000 sztuk miesięcznie, możemy efektywnie realizować zarówno małe, jak i duże zamówienia.

Czas dostawy jest szybki, od 1 do 7 dni roboczych po dokonaniu płatności, zapewniając szybkie dostarczenie Twojego pneumatycznego zaworu elektromagnetycznego G1/4. Cena jest negocjowalna w zależności od wielkości zamówienia i specyficznych potrzeb personalizacji, co pozwala uzyskać najlepszą wartość inwestycji.

Wybierz nasze usługi personalizacji produktu dla pneumatycznego zaworu AirTac 4V210-08, aby skorzystać z dopasowanych rozwiązań, które zwiększą wydajność i niezawodność Twojego systemu pneumatycznego.

Wsparcie i usługi:

Nasz produkt Pneumatyczny Zawór Elektromagnetyczny został zaprojektowany, aby zapewnić niezawodne i wydajne sterowanie systemami pneumatycznymi. W celu uzyskania wsparcia technicznego, zapoznaj się z instrukcją produktu dotyczącą instalacji, obsługi i rozwiązywania problemów. Upewnij się, że zawór jest zainstalowany zgodnie z określoną kierunkiem przepływu i parametrami elektrycznymi, aby uniknąć uszkodzeń i zapewnić optymalną wydajność.

Jeśli napotkasz jakiekolwiek problemy z produktem, sprawdź połączenia elektryczne, napięcie zasilania i poziomy ciśnienia powietrza zgodnie ze specyfikacjami. Zaleca się regularną konserwację, w tym czyszczenie elementów zaworu i sprawdzanie szczelności powietrza, aby utrzymać prawidłowe funkcjonowanie.

Oferujemy kompleksowy zakres usług, w tym konsultacje produktowe, pomoc w instalacji i wsparcie w rozwiązywaniu problemów, aby pomóc Ci zmaksymalizować wydajność Twojego pneumatycznego zaworu elektromagnetycznego. Dostępne są również części zamienne i modernizacje, aby przedłużyć żywotność Twojego sprzętu.

W celu uzyskania dokumentacji technicznej, aktualizacji oprogramowania i często zadawanych pytań, odwiedź nasz portal wsparcia online. Nasz zespół ekspertów jest zaangażowany w dostarczanie szybkich i skutecznych rozwiązań, aby zapewnić płynne i wydajne działanie Twoich systemów pneumatycznych.
