Airtac 4V310-08 Przemysłowy zawór magnetyczny powietrza Dobra stabilność uszczelniania Niskie ciśnienie wyjściowe nadaje się do automatyzacji linii montażowej System sterowania pneumatycznego

Seria 4V obejmuje kompleksowy wybór pneumatycznych zaworów elektromagnetycznych 5/2-drożnych sterowanych pilotem. Gama ta obejmuje pojedyncze cewki zamienne oraz wstępnie zmontowane zestawy wielostanowiskowe, wszystkie zaprojektowane w celu zapewnienia niezawodnego sterowania kierunkowego sprężonym powietrzem w zastosowaniach automatyki przemysłowej. Zawory są dostępne z rozmiarami portów od 1/8″ do 1/2″, oferując przepustowość (Cv) rosnącą od około 0,56 do 2,80, co pozwala na dostosowanie do różnych wymiarów siłowników i wymagań dotyczących prędkości.

Klienci mogą wybierać spośród w pełni zmontowanych jednostek zaworów jedno- lub dwucewkowych, korpusów zaworów przeznaczonych do integracji z kolektorem lub do celów wymiany, a także pojedynczych cewek zamiennych w wersjach AC220V lub DC24V dla wygodnej konserwacji w terenie. Zestawy wielostanowiskowe są wstępnie skonfigurowane w układach od 2 do 10 stanowisk dla modeli 4V210-08 i 4V110-06. Dodatkowo dostępne są specjalistyczne zestawy dla serii 4V310-08 i 4V310-10. Poprzez centralizację portów P (wlotowy) i R/S (wylotowy) w konstrukcji kolektora, zewnętrzne złączki i potencjalne punkty wycieku są zredukowane o ponad 70% w porównaniu do konfiguracji z indywidualnym orurowaniem zaworów. Niezależne okablowanie dla każdego stanowiska umożliwia łączenie napięć AC i DC na jednym bloku kolektora, co zwiększa wszechstronność systemów integrujących sterowanie PLC z ręcznymi wyłącznikami bezpieczeństwa.

Korpusy zaworów wykonane są z wytrzymałego stopu aluminium i posiadają konstrukcję z kolumną ślizgową, która zapewnia szybką reakcję i minimalne tarcie podczas pracy. Zawory te działają bez potrzeby smarowania olejem; jednakże, jeśli używane jest powietrze smarowane, powinno być ono dostarczane w sposób ciągły, najlepiej z użyciem smaru ISO VG32 lub jego odpowiednika. Mechanizm ręcznego obejścia jest standardowo wbudowany, co pozwala na instalację i debugowanie bez zasilania elektrycznego. Cewki posiadają stopień ochrony IP65 i zużywają około 3 VA (AC) lub 3 W (DC), w zależności od konkretnego wariantu.

Standardowy zakres ciśnienia roboczego dla tych zaworów wynosi od 0,15 do 0,8 MPa (21 do 114 psi), z ciśnieniem próbnym od 1,2 do 1,5 MPa, w zależności od źródła. Ta solidna konstrukcja zapewnia niezawodne działanie i bezpieczeństwo w różnorodnych przemysłowych systemach pneumatycznych.

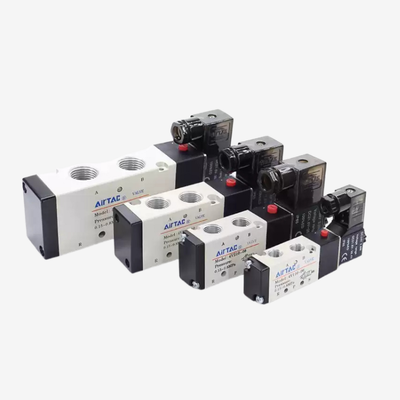

Rozmiary portów mieszczą się w zakresie od 1/8″ do 1/2″, obejmując różne modele, w tym 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 i 4V410-15. Ta szeroka gama zapewnia kompatybilność z wieloma zastosowaniami i systemami pneumatycznymi.

Wyposażone w 5/2-drożną konstrukcję sterowania kierunkowego sterowaną pilotem, zawory te oferują niezawodne funkcje przełączania, idealne dla siłowników dwustronnego działania i siłowników pneumatycznych. Ta konfiguracja gwarantuje wydajne i precyzyjne sterowanie w obwodach pneumatycznych.

Dostępne są opcje z pojedynczymi lub podwójnymi cewkami. Warianty z podwójnymi cewkami posiadają funkcję pamięci, która utrzymuje pozycję zaworu, poprawiając stabilność sterowania i spójność reakcji podczas pracy.

Dla zastosowań wymagających integracji z kolektorem lub wymiany, gdzie cewki i okablowanie są już zainstalowane, oferowana jest opcja samego korpusu zaworu. Ta elastyczność pozwala na łatwiejszą konserwację i modernizację systemu bez konieczności rozległego przeprogramowania lub wymiany komponentów.

Dostępne są pojedyncze cewki zamienne w wersjach AC220V i DC24V, wspierające serwis w terenie bez konieczności wymiany całego zespołu zaworu. Ta funkcja znacznie skraca czas przestoju i obniża koszty konserwacji.

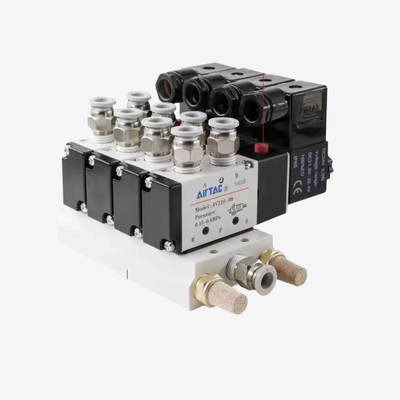

Linia produktów obejmuje zestawy wielostanowiskowe, które są wstępnie zmontowane w konfiguracjach od 2 do 10 stanowisk dla modeli takich jak 4V210-08 i 4V110-06. Dodatkowo dostępne są zestawy dla 4V310-08 i 4V310-10, które pomagają zminimalizować wymagania dotyczące przestrzeni instalacyjnej i skrócić czas montażu.

Centralizacja logistyki powietrza jest osiągana dzięki zunifikowanym portom P i R/S o dużej średnicy, które redukują liczbę zewnętrznych złączek i potencjalnych punktów wycieku o ponad 70%. Ta konstrukcja zwiększa niezawodność systemu i upraszcza połączenia pneumatyczne.

Możliwość mieszania napięć na jednym kolektorze jest realizowana dzięki niezależnemu okablowaniu stanowisk, co pozwala na jednoczesne stosowanie napięć AC i DC na kompaktowym bloku zaworów. Ułatwia to dostosowywanie i rozszerzanie systemów sterowania pneumatycznego.

Możliwa jest rozbudowa modułowa poprzez zastosowanie płyt zaślepiających, które uszczelniają nieużywane stanowiska. Mogą one zostać zmodernizowane w późniejszym czasie bez konieczności przeprowadzania ponownego orurowania głównego zasilania powietrzem, zapewniając przyszłościową elastyczność i uproszczone modyfikacje systemu.

Korpus zaworu wykonany jest ze stopu aluminium, co zapewnia lekką, ale wytrzymałą jednostkę nadającą się do środowisk przemysłowych. Ten wybór materiału równoważy wytrzymałość z łatwością obsługi i instalacji.

Konstrukcja z kolumną ślizgową zapewnia doskonałe uszczelnienie, a także czułą reakcję i niskie tarcie. Te cechy przyczyniają się do wydajnej pracy i dłuższego okresu eksploatacji zaworu.

Praca bez smarowania eliminuje potrzebę konserwacji oleju i zapobiega zanieczyszczeniu spowodowanemu mgłą olejową, co czyni te zawory doskonałym wyborem do wrażliwych zastosowań, takich jak przetwórstwo żywności i montaż elektroniki.

Ręczne obejście jest standardowo wbudowane, co ułatwia instalację, rozwiązywanie problemów i pracę awaryjną, umożliwiając ręczne sterowanie zaworem w razie potrzeby.

Cewki są zabezpieczone zgodnie ze standardem IP65, co czyni je pyłoszczelnymi i odpornymi na strumienie wody. Zapewnia to niezawodne działanie nawet w trudnych lub wymagających warunkach środowiskowych.

Zawory pracują w zakresie ciśnienia od 0,15 do 0,8 MPa, co czyni je odpowiednimi dla szerokiego zakresu przemysłowych systemów pneumatycznych. Dodatkowo zapewniają ciśnienie próbne między 1,2 a 1,5 MPa dla zwiększonego bezpieczeństwa podczas przepięć ciśnienia.
