Opis produktu:

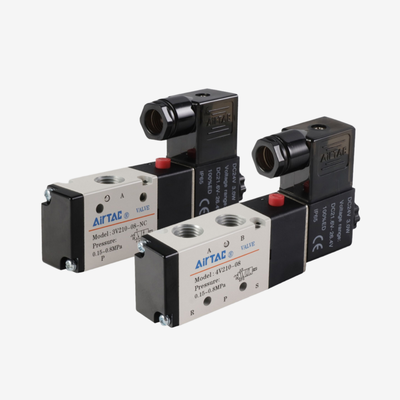

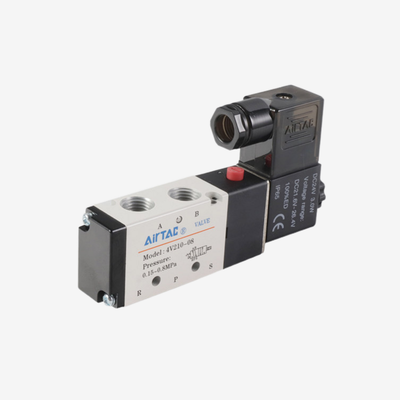

Seria 4V obejmuje kompleksowy wybór sterowanych pilotem zaworów elektromagnetycznych pneumatycznych 5/2-drożnych, w tym pojedyncze cewki zamienne i wstępnie zmontowane zestawy wielostanowiskowe na listwie. Produkty te są zaprojektowane do niezawodnego sterowania kierunkowego sprężonym powietrzem w zastosowaniach automatyki przemysłowej. Zawory są dostępne z przyłączami o rozmiarach od 1/8″ do 1/2″, a ich przepustowość (Cv) waha się od około 0,56 do 2,80, co pozwala na dostosowanie do różnych rozmiarów siłowników i wymagań dotyczących prędkości.
Klienci mogą wybierać spośród kompletnych zespołów zaworów jedno- lub dwucewkowych, korpusów zaworów przeznaczonych do integracji lub wymiany na listwie, a także pojedynczych cewek zamiennych dostępnych w wersjach AC220V lub DC24V do obsługi w terenie. Zestawy wielostanowiskowe na listwie są wstępnie skonfigurowane w układach od 2 do 10 stanowisk, specjalnie zaprojektowane dla modeli 4V210-08 i 4V110-06. Dodatkowo oferowane są dedykowane zestawy dla serii 4V310-08 i 4V310-10. Konstrukcja listwy optymalizuje centralizację portów P (wlot) i R/S (wylot), skutecznie minimalizując zewnętrzne połączenia i redukując potencjalne punkty wycieku o ponad 70% w porównaniu do oddzielnego podłączenia każdego zaworu.
Niezależne okablowanie każdego stanowiska umożliwia połączenie napięć AC i DC na jednym bloku listwy, zwiększając elastyczność systemu, szczególnie podczas integracji sterowania PLC z ręcznymi wyłącznikami bezpieczeństwa. Korpus zaworu, wykonany ze stopu aluminium, posiada konstrukcję z suwakiem, która zapewnia czułą reakcję przy niskim tarciu.
Zawory te nie wymagają smarowania olejem; jednakże, jeśli stosowane jest powietrze smarowane, musi być ono dostarczane w sposób ciągły, z zaleceniem stosowania smaru ISO VG32 lub równoważnego. Każdy zawór zawiera funkcję ręcznego obejścia, która ułatwia instalację i rozwiązywanie problemów bez potrzeby zasilania elektrycznego. Cewki posiadają stopień ochrony IP65 i zużywają moc około 3 VA dla wersji AC lub 3 W dla wersji DC.
Standardowy zakres ciśnienia roboczego zaworów wynosi od 0,15 do 0,8 MPa (21 do 114 psi), podczas gdy ciśnienie próbne wynosi od 1,2 do 1,5 MPa w zależności od konkretnego źródła. Zapewnia to niezawodne działanie w zmiennych warunkach przemysłowych.
Cechy:

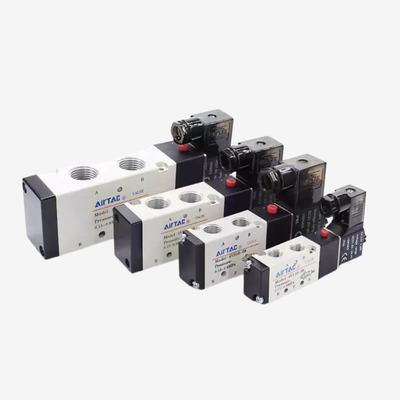

Rozmiary przyłączy tych zaworów wahają się od 1/8 cala do 1/2 cala, obejmując modele takie jak 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 i 4V410-15. Ta różnorodność zapewnia kompatybilność z szerokim zakresem zastosowań pneumatycznych.
Wyposażone w 5/2-drożną konstrukcję sterowania kierunkowego z pilotem, zawory te oferują niezawodne możliwości przełączania, idealne dla siłowników dwustronnego działania i siłowników pneumatycznych. Użytkownicy mogą wybierać między konfiguracjami z jedną lub dwiema cewkami, przy czym wersje z dwiema cewkami zapewniają funkcję pamięci do utrzymania pozycji.

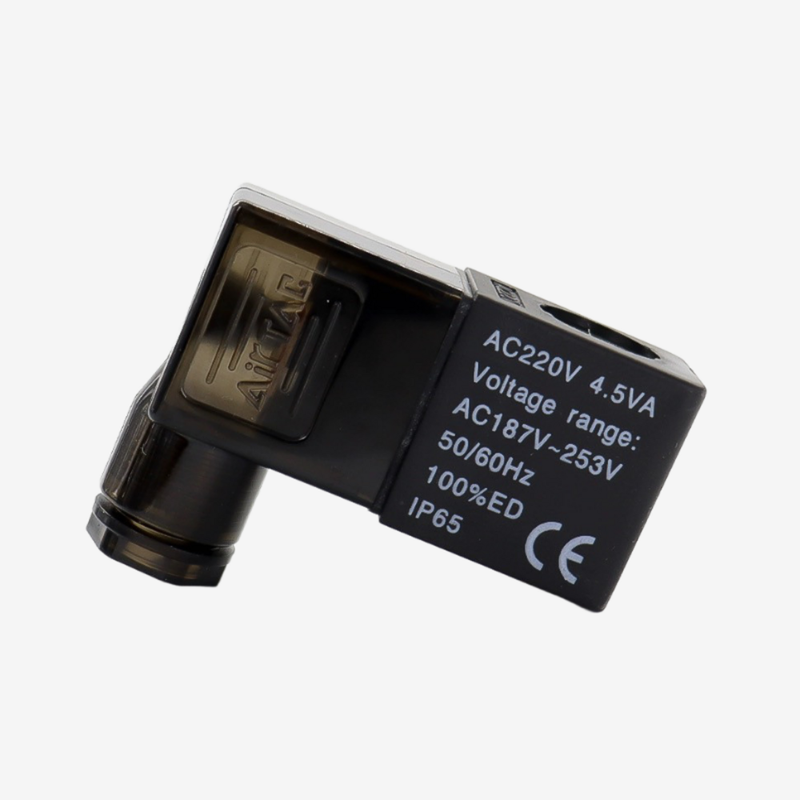

Dla zapewnienia elastyczności istnieje możliwość zakupu samego korpusu zaworu. Jest to przydatne w scenariuszach integracji lub wymiany na listwie, gdzie cewki i okablowanie zostały już zainstalowane. Dodatkowo dostępne są pojedyncze cewki zamienne w wersjach AC220V i DC24V, umożliwiające serwisowanie w terenie bez konieczności wymiany całego zespołu zaworu.
Zestawy wielostanowiskowe na listwie są dostępne w wstępnie zmontowanych konfiguracjach od 2 do 10 stanowisk dla modeli takich jak 4V210-08 i 4V110-06. Dostępne są również zestawy dla 4V310-08 i 4V310-10, aby zminimalizować przestrzeń instalacyjną i znacznie skrócić czas montażu.
System wykorzystuje scentralizowaną logistykę powietrza z portami P i R/S o dużej średnicy, co znacznie zmniejsza liczbę zewnętrznych połączeń i potencjalnych punktów wycieku o ponad 70%. Ponadto, niezależne okablowanie stanowisk obsługuje mieszanie napięć na jednej kompaktowej listwie, umożliwiając jednoczesne stosowanie napięć AC i DC.
Rozszerzenie modułowe jest ułatwione dzięki zastosowaniu płyt zaślepiających, które uszczelniają nieużywane stanowiska. Taka konstrukcja umożliwia przyszłe modernizacje bez konieczności przeprowadzania ponownego podłączenia głównego zasilania powietrzem, zwiększając elastyczność i skalowalność systemu.
Korpusy zaworów są wykonane ze stopu aluminium, co zapewnia lekkie, ale wytrzymałe rozwiązanie, odpowiednie do wymagających środowisk przemysłowych. Konstrukcja z suwakiem zapewnia doskonałą szczelność i czułą reakcję przy minimalnym tarciu.
Zawory te działają bez potrzeby smarowania, upraszczając procedury konserwacji i zapobiegając zanieczyszczeniu mgłą olejową, co jest kluczowe w sektorach takich jak przetwórstwo żywności i montaż elektroniki. Ręczne obejście jest standardową funkcją, ułatwiającą instalację, rozwiązywanie problemów i operacje awaryjne.
Cewki posiadają stopień ochrony IP65, co czyni je pyłoszczelnymi i odpornymi na strumienie wody, zapewniając niezawodne działanie nawet w trudnych warunkach. Zakres ciśnienia roboczego wynosi od 0,15 do 0,8 MPa, co czyni te zawory odpowiednimi do szerokiego zakresu przemysłowych systemów pneumatycznych.
Dodatkowo, zawory są zaprojektowane do wytrzymywania ciśnień próbnych w zakresie od 1,2 do 1,5 MPa, zapewniając margines bezpieczeństwa, który chroni przed przepięciami ciśnienia i zwiększa ogólną niezawodność systemu.
Parametry techniczne:
| Materiał uszczelnienia |
NBR (standard) |
| Materiał korpusu |
Stop aluminium |
| Ręczne obejście |
Standard |
| Czynnik roboczy |
Powietrze filtrowane (40 μm) |
| Typ zaworu |
Zawór sterowania kierunkowego 5/2-drożny z pilotem |
| Opcje napięcia cewki |
DC12V, DC24V, AC110V, AC220V |
| Ochrona cewki |
IP65 |
| Ciśnienie robocze |
0,15–0,8 MPa (21–114 Psi) |
Zastosowania:
Sterowanie siłownikami dwustronnego działania
Funkcja zaworu 5/2-drożnego zapewnia precyzyjne sterowanie wysuwaniem i cofaniem siłowników pneumatycznych. Takie rozwiązanie umożliwia wydajne i niezawodne działanie siłowników dwustronnego działania w różnych zastosowaniach przemysłowych.
Panele automatyki wielocylindrowej
Zestawy na listwie są zaprojektowane do centralizacji zarówno zasilania powietrzem, jak i okablowania, co pomaga w tworzeniu kompaktowych szaf sterowniczych. Panele te mogą pomieścić do 10 stanowisk zaworowych, co czyni je idealnymi do złożonych zadań automatyzacji obejmujących wiele cylindrów.
Systemy sterowania o mieszanym napięciu
Jedna listwa może obsługiwać systemy sterowania o mieszanym napięciu, mieszcząc stanowiska sterowane przez PLC napięciem DC 24V i stanowiska ręcznego bezpieczeństwa napięciem AC 220V. Ta elastyczność upraszcza integrację i zwiększa wszechstronność systemu sterowania.
Zastosowania w automatyce przemysłowej
Zawory sterowania kierunkowego są szeroko stosowane w maszynach produkcyjnych, montażowych i pakujących, aby zapewnić płynne i precyzyjne działanie. Zawory te odgrywają kluczową rolę w optymalizacji wydajności i utrzymaniu spójnego przepływu pracy.
Transport materiałów
Systemy sterowania zarządzają chwytakami, zaciskami i siłownikami pozycjonującymi, umożliwiając efektywny transport materiałów. To precyzyjne sterowanie jest niezbędne w zadaniach automatyzacji obejmujących manipulację i pozycjonowanie komponentów.
Montaż żywności i elektroniki
Bezolejowe działanie tych komponentów pneumatycznych zapobiega zanieczyszczeniu olejem na liniach produkcyjnych, co jest kluczowe w procesach montażu żywności i elektroniki. Ta cecha zapewnia jakość produktu i zgodność ze standardami branżowymi.
Konserwacja w terenie i modernizacja
Części zamienne, takie jak cewki i korpusy zaworów, są dostępne oddzielnie, co umożliwia ukierunkowane naprawy bez konieczności wymiany całego zespołu listwy. Takie podejście zmniejsza przestoje i koszty konserwacji w terenie.
Personalizacja:
Nasz pneumatyczny zawór AirTac 4V110-M5 oferuje wyjątkowe usługi personalizacji, aby sprostać Twoim specyficznym wymaganiom. Wyprodukowany w Chinach i posiadający certyfikat CE, ten 5/2-drożny zawór sterowania kierunkowego z pilotem jest zaprojektowany z wytrzymałym korpusem ze stopu aluminium i ochroną cewki o stopniu IP65, zapewniając niezawodne działanie w różnych zastosowaniach przemysłowych.
Oferujemy elastyczne opcje personalizacji zaworu pneumatycznego, obsługujące ciśnienia robocze od 0,15 do 0,8 MPa (21 do 114 Psi) i kompatybilność z powietrzem filtrowanym (40 μm). Z minimalną ilością zamówienia wynoszącą zaledwie 1 sztukę i zdolnością dostaw 5000 sztuk miesięcznie, możemy efektywnie realizować zamówienia dowolnej wielkości. Ceny są negocjowalne, aby dopasować się do Twojego budżetu, a opakowanie jest bezpiecznie wykonane w kartonach.
Nasz czas dostawy wynosi od 1 do 7 dni roboczych po dokonaniu płatności, z wygodnymi terminami płatności obejmującymi T/T, Western Union i PayPal. Zaufaj naszym usługom personalizacji zaworów pneumatycznych, aby zapewnić sobie wysokiej jakości, niezawodne i dopasowane rozwiązania zaworowe, które idealnie odpowiadają Twoim potrzebom operacyjnym.
Pakowanie i wysyłka:
Opakowanie produktu:
Zawór elektromagnetyczny pneumatyczny jest starannie pakowany, aby zapewnić ochronę podczas transportu. Każdy zawór jest indywidualnie pakowany w wytrzymałą, antystatyczną torbę foliową, aby zapobiec uszkodzeniom spowodowanym wilgociącią i kurzem. Poszczególne jednostki są następnie umieszczane w wyciętych na miarę wkładkach piankowych wewnątrz wytrzymałego kartonowego pudełka, aby zminimalizować ruch i pochłonąć wstrząsy. Opakowanie zewnętrzne jest oznakowane szczegółami produktu, instrukcjami obsługi i informacjami o wysyłce, aby ułatwić bezpieczną i dokładną dostawę.
Wysyłka:
Oferujemy niezawodne opcje wysyłki, aby dostarczyć zawór elektromagnetyczny pneumatyczny szybko i bezpiecznie. Produkty są wysyłane za pośrednictwem zaufanych przewoźników z możliwością śledzenia wszystkich zamówień. W zależności od miejsca docelowego, metody wysyłki obejmują standardową wysyłkę naziemną, ekspresową i lotniczą. Wszystkie przesyłki są zgodne z międzynarodowymi przepisami dotyczącymi wysyłki, a niezbędna dokumentacja jest dostarczana do odprawy celnej, aby zapewnić płynną dostawę na całym świecie.
