Opis produktu:

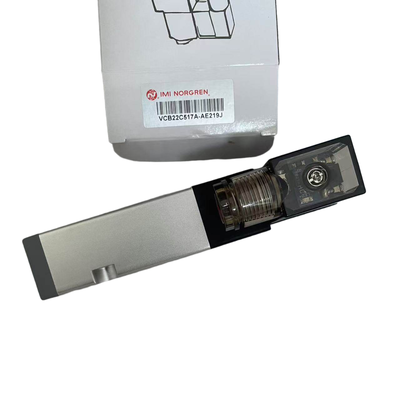

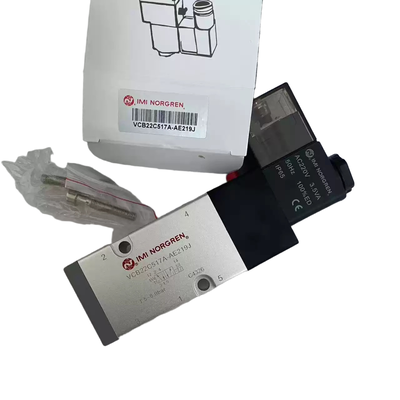

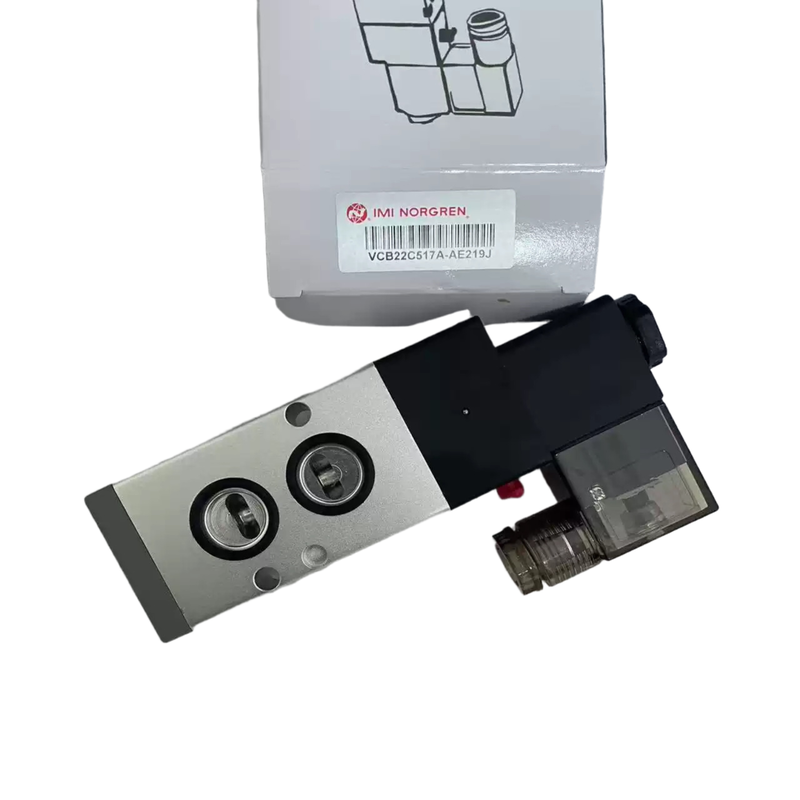

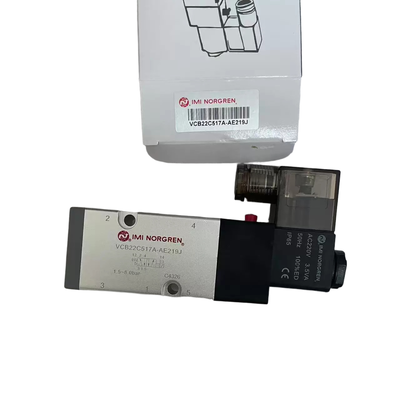

Seria VCB22 firmy IMI Norgren to wysokowydajna linia zaworów grzybkowych sterowanych elektromagnesami, zaprojektowana w celu zapewnienia niezawodnego sterowania kierunkowego w przemysłowej automatyce pneumatycznej. Seria ta oferuje wszechstronne konfiguracje, w tym funkcje sterowania kierunkowego 3/2, 5/2 i 5/3, dzięki czemu nadaje się do szerokiego zakresu zastosowań pneumatycznych.
Wykonana z kompaktowej aluminiowej obudowy, seria VCB22 jest wyposażona w standardowe lampki kontrolne LED i wewnętrzny system zasilania powietrzem pilotującym. Obsługuje przepływy od 245 do 3350 litrów na minutę, skutecznie zaspokajając potrzeby obwodów pneumatycznych od małych po wymagające dużych przepływów.
Zawory te występują w czterech różnych szerokościach – 18 mm, 22 mm, 27 mm i 34 mm – i oferują różnorodne opcje rozmiarów przyłączy, w tym M5, G1/8, G1/4, G3/8 i G1/2. Dodatkowo seria obsługuje standardy montażu NAMUR, ułatwiając montaż i konserwację dzięki systemowi rozdzielaczy podpodstawowych.
Seria VCB22 firmy IMI Norgren jest szeroko stosowana w wielu branżach, takich jak maszyny pakujące, produkcja samochodów, przetwórstwo żywności i napojów, sprzęt tekstylny, przetwórstwo chemiczne i ogólna automatyka przemysłowa, co podkreśla jej wszechstronność i solidną wydajność.
Cechy:
Te przemysłowe zawory elektromagnetyczne to oryginalne produkty zaufanej marki IMI Norgren, znanej z wysokiej jakości i niezawodności. Występują w różnych konfiguracjach sterowania kierunkowego, w tym typach 3/2, 5/2 i 5/3, zaspokajając różnorodne potrzeby zastosowań.
Zawory są dostępne w czterech różnych szerokościach: 18 mm (typ A), 22 mm (typ B), 27 mm (typ C) i 34 mm (typ D). Ten zakres pozwala na elastyczność w wyborze odpowiedniego rozmiaru w zależności od specyficznych wymagań systemu. Oprócz opcji rozmiaru dostępne są kompleksowe wybory przyłączy, takie jak M5, G1/8, G1/4, G3/8 i G1/2, a także specjalistyczne przyłącza NAMUR w rozmiarach G1/4 i G3/8.
Zaprojektowane z myślą o dużej przepustowości, zawory te mogą obsłużyć od 245 do 3350 litrów na minutę przy ciśnieniu wlotowym 6 barów i spadku ciśnienia 1 bar. Dla ułatwienia obsługi każdy zawór zawiera standardową lampkę kontrolną LED, która wyraźnie pokazuje stan zasilania, a ręczne obejście ma mechanizm blokujący typu „naciśnij i obróć”, ułatwiający zadania związane z uruchamianiem i konserwacją.
Zbudowane do ciągłego użytku przemysłowego, zawory mają 100% cykl pracy, zapewniając długoterminową niezawodną pracę. Posiadają również klasę ochrony IP65, co czyni je odpowiednimi do trudnych i wymagających środowisk. Solidna aluminiowa obudowa zapewnia lekką, ale wytrzymałą konstrukcję, a uszczelki NBR zapewniają skuteczną pracę ze sprężonym powietrzem.
Instalacja jest uproszczona dzięki systemowi montażu podpodstawowego, który nie tylko usprawnia orurowanie, ale także umożliwia montaż na rozdzielaczu. Konstrukcja obejmuje wewnętrzne zasilanie powietrzem pilotującym, eliminując potrzebę zewnętrznego źródła powietrza pilotującego. Ponadto zawory tolerują wahania napięcia o ±10%, uwzględniając typowe wahania napięcia w przemyśle.
Klienci mogą wybierać między pojedynczymi zaworami elektromagnetycznymi ze sprężynowym powrotem lub opcjami podwójnego elektromagnesu. Dodatkowo, dla zaworów sterowania kierunkowego 5/3 oferowane są trzy funkcje pozycji środkowej: Wszystkie przyłącza zablokowane (APB), Otwarty wydech środkowy (COE) i Otwarta ciśnienie środkowe (COP), zapewniając wszechstronne opcje sterowania dostosowane do specyficznych wymagań zastosowania.
Parametry techniczne:
| Medium |
Sprężone powietrze, przefiltrowane do 40 µm, smarowane lub niesmarowane |
| Seria |
VCB22 |
| Przepływ |
245 do 3350 l/min |
| Temperatura otoczenia/medium |
-5°C do +70°C |
| Marka |
IMI Norgren |
| Typ zaworu |
Zawór grzybkowy sterowany elektromagnesem |
| Funkcje |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Zasilanie pilotujące |
Wewnętrzne |
| Ciśnienie robocze |
1,5 do 8 bar |
| Opcje napięcia |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Zastosowania:
Zastosowania zaworów elektromagnetycznych serii Norgren VCB22
Zawory elektromagnetyczne serii Norgren VCB22 są szeroko stosowane w wielu sektorach przemysłu. Zawory te zapewniają niezawodne rozwiązania sterowania pneumatycznego dostosowane do różnych potrzeb produkcyjnych i automatyzacyjnych.
Maszyny pakujące
Są one powszechnie stosowane do sterowania pneumatycznego w liniach pakowania żywności, procesach formowania kartonów i operacjach napełniania, zapewniając wydajne i precyzyjne sterowanie.
Produkcja samochodów
W przemyśle motoryzacyjnym zawory te ułatwiają przełączanie obwodów powietrza dla uchwytów spawalniczych, linii montażowych i stanowisk robotów, przyczyniając się do usprawnienia procesów produkcyjnych.
Żywność i napoje
Zawory umożliwiają automatyczne sterowanie urządzeniami do napełniania, maszynami do etykietowania i systemami sortowania, zwiększając dokładność i szybkość w przetwórstwie żywności i napojów.
Maszyny tekstylne
Odgrywają one również kluczową rolę w zapewnianiu napędu pneumatycznego dla krosien, maszyn dziewiarskich i linii do obróbki tkanin w środowiskach produkcji tekstylnej.
Przemysł chemiczny i farmaceutyczny
Używane do izolacji pneumatycznej w obwodach płynów procesowych, zawory te są kluczowe w zastosowaniach chemicznych i farmaceutycznych, chociaż kompatybilność z medium należy zweryfikować przed użyciem.
Elektronika i półprzewodniki
W sektorach elektroniki i półprzewodników seria VCB22 oferuje precyzyjne sterowanie pneumatyczne dla urządzeń w pomieszczeniach czystych, stanowisk montażu płytek drukowanych (PCB) i systemów inspekcyjnych.
Ogólna automatyka przemysłowa
Zawory zapewniają sterowanie kierunkowe w różnych zadaniach automatyzacji, takich jak ładowanie i rozładowywanie maszyn, operacje przenośników, windy i ruchy stołów obrotowych.
Zastosowania NAMUR
Seria jest zaprojektowana do bezpośredniego montażu na siłownikach pneumatycznych, w tym cylindrach i zaworach sterujących, zgodnie ze standardem NAMUR dla bezproblemowej integracji.
Systemy rozdzielaczy
Dodatkowo zawory VCB22 nadają się do centralnej instalacji wielozaworowej przy użyciu podpodstaw, umożliwiając usprawnione i zintegrowane rozwiązania orurowania w systemach rozdzielaczy.
Wsparcie i usługi:
Zawory elektromagnetyczne Norgren są zaprojektowane w celu zapewnienia niezawodnego i wydajnego sterowania systemami pneumatycznymi i płynowymi. W celu uzyskania wsparcia technicznego prosimy o przygotowanie numeru modelu produktu, specyfikacji i szczegółów zastosowania, aby ułatwić dokładną pomoc.
Nasz zespół wsparcia technicznego może pomóc w udzieleniu wskazówek dotyczących instalacji, rozwiązywania problemów, wskazówek dotyczących konserwacji i wyboru produktu, aby zapewnić optymalną wydajność zaworu elektromagnetycznego Norgren.
Oferujemy również szereg usług, w tym naprawy i renowacje, dostawę części zamiennych i niestandardowe konfiguracje, aby sprostać specyficznym potrzebom zastosowań.
Szczegółowe dokumenty produktowe, w tym karty danych, instrukcje i modele CAD, można znaleźć na oficjalnej stronie internetowej Norgren lub w katalogu produktów.
Należy upewnić się, że wszystkie instalacje są zgodne z odpowiednimi normami bezpieczeństwa i warunkami pracy określonymi w dokumentacji produktu, aby zagwarantować bezpieczną i wydajną pracę.
Pakowanie i wysyłka:
Zawór elektromagnetyczny Norgren jest starannie zapakowany, aby zapewnić maksymalną ochronę podczas transportu. Każdy zawór jest indywidualnie zapakowany w ochronną folię plastikową, a następnie umieszczony w dopasowanej wkładce piankowej w wytrzymałym kartonowym pudełku, aby zapobiec ruchom lub uszkodzeniom.
Do wysyłki zapakowany produkt jest umieszczany w wytrzymałym kartonie zewnętrznym z wyraźnym oznakowaniem wskazującym zawartość i instrukcje dotyczące obsługi. Korzystamy z niezawodnych usług kurierskich, które zapewniają śledzenie i ubezpieczenie, aby zagwarantować bezpieczną i terminową dostawę.
Wszystkie użyte materiały opakowaniowe są zgodne ze standardami środowiskowymi, zapewniając, że zawór elektromagnetyczny Norgren dotrze w idealnym stanie, minimalizując jednocześnie wpływ na środowisko.
