Opis produktu:

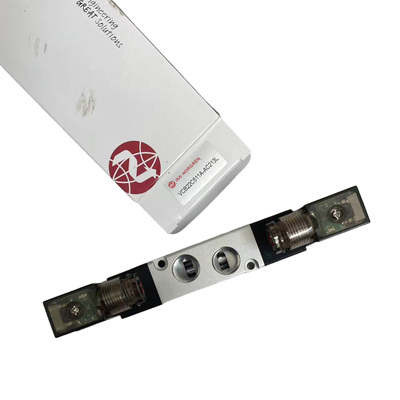

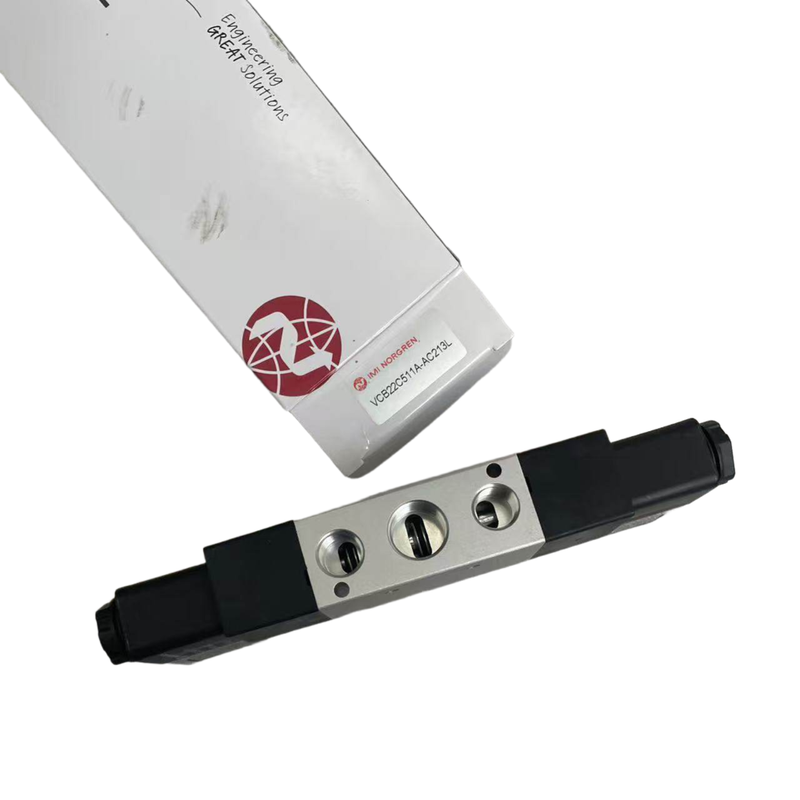

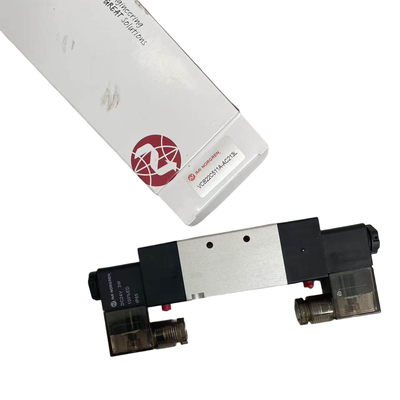

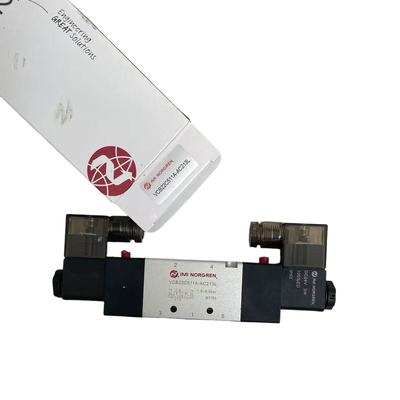

Seria IMI Norgren VCB22 to wysokowydajny zawór rozdzielający sterowany cewką, zaprojektowany do wszechstronnych funkcji sterowania kierunkowego, w tym konfiguracji 3/2, 5/2 i 5/3. Zaspokaja szerokie spektrum potrzeb przemysłowej automatyki pneumatycznej, co czyni go niezbędnym elementem w różnych zastosowaniach.
Seria ta charakteryzuje się zwartą aluminiową obudową, która zawiera standardowe diody LED do łatwego monitorowania stanu. Posiada również wewnętrzny dopływ powietrza pilotującego, umożliwiający wydajną pracę. Zawory obsługują przepływy od 245 do 3350 litrów na minutę, skutecznie zaspokajając potrzeby obwodów pneumatycznych od miniaturowych po systemy o wysokim przepływie.
Seria VCB22 jest oferowana w czterech różnych szerokościach zaworów — 18 mm, 22 mm, 27 mm i 34 mm — mieszczących różne rozmiary portów, takie jak M5, G1/8, G1/4, G3/8 i G1/2. Dodatkowo, seria obsługuje opcje montażu NAMUR, zapewniając elastyczność instalacji. Konstrukcja systemu podpodstawowego ułatwia prosty montaż na kolektorze i upraszcza procesy konserwacji.
Dzięki swojej solidnej konstrukcji i wszechstronności, seria VCB22 jest powszechnie stosowana w wielu gałęziach przemysłu, w tym w maszynach pakujących, produkcji samochodów, przetwórstwie żywności i napojów, sprzęcie tekstylnym, przetwórstwie chemicznym i ogólnej automatyce przemysłowej.
Cechy:
Doświadcz najwyższej jakości dzięki oryginalnym przemysłowym zaworom elektromagnetycznym IMI Norgren, zaufanej marce w branży. Zawory te są zaprojektowane tak, aby zapewniać niezawodną wydajność i trwałość w różnych zastosowaniach przemysłowych.
Są dostępne w wielu konfiguracjach sterowania kierunkowego, w tym typach 3/2, 5/2 i 5/3, oferując wszechstronne rozwiązania spełniające Twoje specyficzne potrzeby sterowania. Dodatkowo, można wybierać spośród czterech różnych szerokości zaworów: 18 mm (typ A), 22 mm (typ B), 27 mm (typ C) i 34 mm (typ D), co zapewnia idealne dopasowanie do Twojego systemu.
Zawory oferują szeroki zakres opcji portów, takich jak M5, G1/8, G1/4, G3/8 i G1/2, a także porty zgodne ze standardem NAMUR G1/4 i G3/8, aby sprostać różnym wymaganiom połączeń. Ta elastyczność zwiększa ich wszechstronność w różnych systemach.
Dzięki wysokiej przepustowości od 245 do 3350 litrów na minutę przy ciśnieniu wlotowym 6 bar (i spadku ciśnienia 1 bar), te zawory elektromagnetyczne są w stanie skutecznie obsługiwać wymagające warunki przepływu.
Każdy zawór jest wyposażony w standardową diodę LED do łatwego wizualnego potwierdzenia stanu zasilania. Wbudowany ręczny wyłącznik typu "push-and-turn" umożliwia proste uruchomienie i konserwację bezproblemowo.
Zaprojektowane do ciągłego użytkowania, zawory te mają 100% cykl pracy, zapewniając niezawodne działanie podczas długotrwałego użytkowania. Ich klasa ochrony IP65 sprawia, że nadają się do trudnych warunków przemysłowych, odporne na kurz i wnikanie wody.
Solidna, a jednocześnie lekka aluminiowa obudowa zwiększa trwałość, jednocześnie utrzymując ogólną wagę w ryzach. Uszczelki NBR są stosowane w celu optymalizacji wydajności w zastosowaniach ze sprężonym powietrzem, gwarantując skuteczne uszczelnienie i długowieczność.
Instalacja jest usprawniona dzięki systemowi montażu na podpodstawie, który upraszcza układy rurowe i umożliwia montaż na kolektorze. Wewnętrzny dopływ powietrza pilotującego eliminuje potrzebę zewnętrznego pilota, zmniejszając złożoność i czas instalacji.
Zawory obsługują przemysłowe wahania napięcia z tolerancją ±10%, zapewniając stabilną pracę pomimo fluktuacji. Klienci mogą wybierać między modelami z pojedynczą cewką (powrót sprężynowy) lub wariantami z podwójną cewką, zgodnie z preferencjami sterowania.
Dla zaworów kierunkowych 5/3 dostępne są trzy funkcje środkowe: Wszystkie porty zablokowane (APB), środkowy otwór wylotowy (COE) i środkowy otwór ciśnieniowy (COP), zapewniające dodatkową elastyczność sterowania dla złożonych obwodów pneumatycznych.
Parametry techniczne:
| Marka |
IMI Norgren |
| Funkcje |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Zasilanie pilotujące |
Wewnętrzne |
| Ciśnienie robocze |
1,5 do 8 bar |
| Temperatura otoczenia/medium |
-5°C do +70°C |
| Przepływ |
245 do 3350 l/min |
| Seria |
VCB22 |
| Medium |
Sprężone powietrze, przefiltrowane do 40 μm, smarowane lub niesmarowane |
| Opcje napięcia |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Typ zaworu |
Zawór rozdzielający sterowany cewką |
Zastosowania:
Zawory elektromagnetyczne serii Norgren VCB22 znajdują szerokie zastosowanie w różnych sektorach przemysłu. Ich solidna konstrukcja i wszechstronna funkcjonalność sprawiają, że są idealne do wielu zadań sterowania pneumatycznego.
W przemyśle maszyn pakujących zawory te są niezbędne do sterowania siłownikami pneumatycznymi w procesach pakowania żywności, formowania kartonów i operacji linii napełniających. Ich niezawodna wydajność zapewnia płynne i wydajne procesy pakowania.
Sektor produkcji samochodów polega na serii VCB22 do przełączania obwodów powietrza w uchwytach spawalniczych, liniach montażowych i komórkach robotów. Zawory te przyczyniają się do precyzyjnych i zautomatyzowanych przepływów produkcji.
W przemyśle spożywczym i napojów zawory elektromagnetyczne są używane do automatyzacji sterowania na urządzeniach do napełniania, maszynach do etykietowania i systemach sortowania. Ich zastosowanie pomaga utrzymać wysoką przepustowość i dokładność w przetwórstwie.
Maszyny tekstylne również korzystają z serii VCB22 dzięki napędom pneumatycznym do krosien, urządzeń do barwienia i linii do obsługi tkanin. Zwiększa to automatyzację i niezawodność produkcji tekstylnej.
W branży chemicznej i farmaceutycznej zawory zapewniają izolację pneumatyczną w obwodach sterowania procesami płynów. Ważne jest, aby zweryfikować kompatybilność mediów podczas używania tych zaworów w takich środowiskach, aby zapewnić bezpieczne i skuteczne działanie.
Przemysł elektroniczny i półprzewodnikowy wykorzystuje zawory elektromagnetyczne VCB22 do precyzyjnego sterowania pneumatycznego w sprzęcie do pomieszczeń czystych, montażu PCB i systemach inspekcyjnych. Wspiera to wysokie standardy czystości i dokładności w produkcji.
W ogólnej automatyce przemysłowej zawory te ułatwiają sterowanie kierunkowe w różnych maszynach, takich jak systemy ładowania i rozładowywania, przenośniki, windy i stoły obrotowe. Ich integracja pomaga usprawnić procesy przemysłowe.
Seria VCB22 jest również przeznaczona do zastosowań NAMUR, umożliwiając bezpośredni montaż na siłownikach pneumatycznych, w tym na cylindrach i zaworach sterujących, zgodnie ze standardami NAMUR, zapewniając znormalizowaną i uproszczoną instalację.
Wreszcie, w systemach kolektorowych zawory umożliwiają scentralizowaną instalację wielu zaworów za pomocą podpodstaw, co pozwala na zintegrowane i wydajne konfiguracje rurowe w złożonych układach pneumatycznych.
Wsparcie i usługi:
Norgren jest zaangażowany w zapewnianie wyjątkowego wsparcia technicznego i usług dla swoich produktów zaworów elektromagnetycznych. Nasz zespół ekspertów oferuje kompleksową pomoc, aby zapewnić optymalną wydajność i niezawodność Twoich zaworów elektromagnetycznych w różnych zastosowaniach.
Dostarczamy szczegółową dokumentację produktu, w tym instrukcje instalacji, karty danych i podręczniki konserwacji, aby pomóc Ci skutecznie zrozumieć i wykorzystać swoje zawory elektromagnetyczne. Nasz zespół wsparcia technicznego jest dostępny, aby pomóc w wyborze produktu, rozwiązywaniu problemów i rozwiązywaniu wszelkich problemów operacyjnych, które możesz napotkać.
Dodatkowo, Norgren oferuje usługi napraw i konserwacji w celu przedłużenia żywotności Twoich zaworów elektromagnetycznych, zapewniając minimalny czas przestoju i stałą wydajność. Oferujemy również niestandardowe rozwiązania i porady dostosowane do Twoich specyficznych wymagań przemysłowych.
Aby uzyskać dalsze wsparcie techniczne i zapytania serwisowe, zapoznaj się z witryną Norgren lub skontaktuj się z lokalnym przedstawicielem Norgren.
Pakowanie i wysyłka:
Zawór elektromagnetyczny Norgren jest starannie pakowany, aby zapewnić maksymalną ochronę podczas transportu. Każdy zawór jest indywidualnie zapakowany w opakowanie antystatyczne, odporne na wilgoć, aby zapobiec uszkodzeniom spowodowanym przez czynniki środowiskowe. Produkt jest następnie umieszczany w wytrzymałym, tekturowym pudełku z odpowiednimi materiałami amortyzującymi, aby pochłonąć wstrząsy i wibracje.
W przypadku wysyłki, zapakowane zawory elektromagnetyczne są obsługiwane zgodnie ze ścisłymi kontrolami jakości, aby zachować integralność produktu. Wysyłka jest zazwyczaj realizowana za pośrednictwem zaufanych usług kurierskich z dostępnym śledzeniem, aby zapewnić terminową i bezpieczną dostawę. Zamówienia hurtowe są bezpiecznie paletyzowane, aby zminimalizować ruch i potencjalne uszkodzenia podczas transportu.
