Opis produktu:

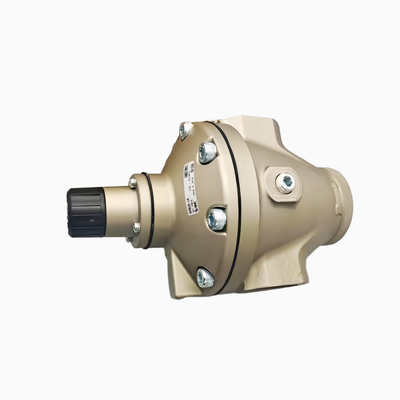

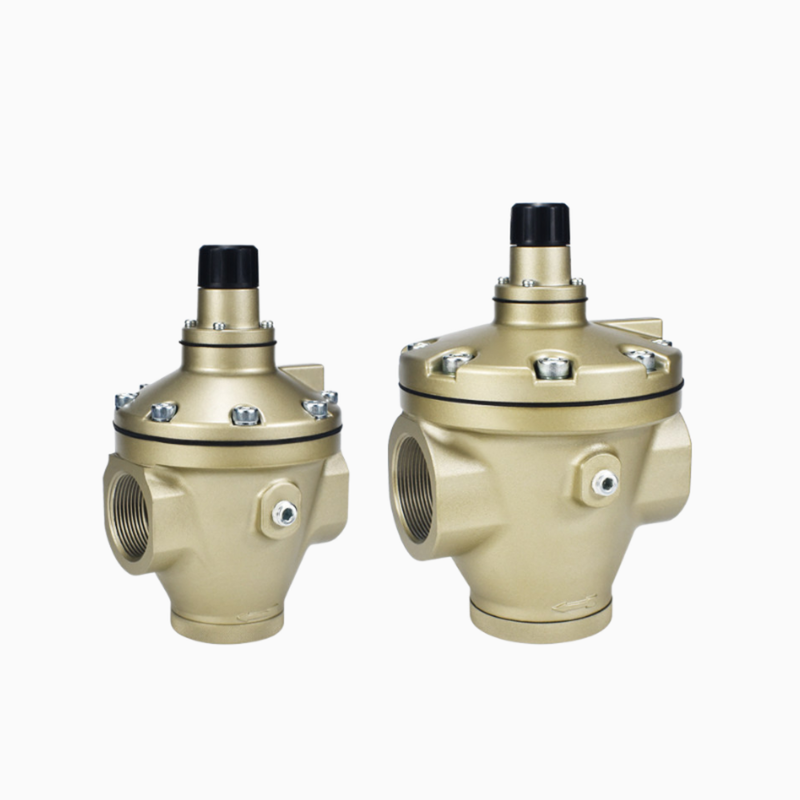

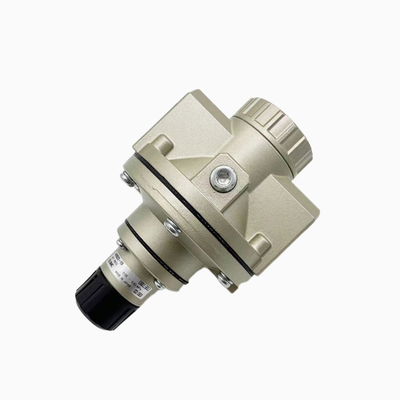

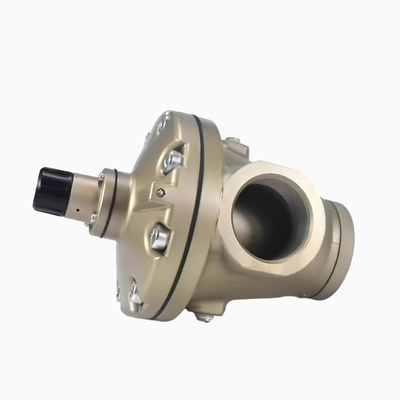

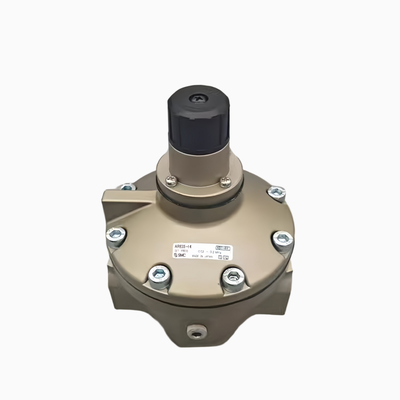

Seria SMC AR425 do AR935 to linia wewnętrznie sterowanych pilotem, odciążających regulatorów ciśnienia powietrza. Urządzenia te są specjalnie zaprojektowane do ciężkich przemysłowych systemów sprężonego powietrza, gdzie kluczowe jest utrzymanie stabilnego ciśnienia wylotowego przy jednoczesnej dużej przepustowości. W przeciwieństwie do regulatorów działających bezpośrednio, te sterowane pilotem wykorzystują samo powietrze zasilające do sterowania zaworem głównym. Takie podejście konstrukcyjne zapewnia doskonałą dokładność regulacji ciśnienia, płynniejsze charakterystyki przepływu i zmniejsza wahania ciśnienia wylotowego przy zmianach ciśnienia wlotowego.
Ten zakres produktów obejmuje 12 popularnych numerów części w czterech różnych podseriach: AR625, AR635, AR825 i AR835. Regulatory te są dostępne z przyłączami o rozmiarach od Rc 3/4" do Rc 1-1/2". Dostępne są dwa zakresy ciśnienia, aby sprostać różnym zastosowaniom: zakres 0,05 do 0,83 MPa (znany jako typ 25) i niższy zakres 0,02 do 0,2 MPa (typ 35 niskociśnieniowy). Modele oznaczone literą "G" są wyposażone w manometr, a dla wygody montażu można dodać opcjonalny wspornik montażowy B25P.
Wszechstronność i niezawodność tych regulatorów ciśnienia powietrza sprawiają, że są one szeroko stosowane w wielu zastosowaniach przemysłowych. Typowe zastosowania obejmują stacje kompresorów, centralne linie sprężonego powietrza, zautomatyzowane linie produkcyjne, manipulatory pneumatyczne i pakiety maszyn OEM. Ich solidna konstrukcja i precyzyjne możliwości sterowania czynią je niezbędnym elementem zapewniającym wydajną i stabilną pracę w wymagających środowiskach sprężonego powietrza.
Cechy:
Ten regulator posiada konstrukcję sterowaną pilotem, która zapewnia znacznie stabilniejsze ciśnienie wylotowe w porównaniu do regulatorów działających bezpośrednio. Nie jest on wrażliwy na wahania ciśnienia wlotowego, zapewniając stałą wydajność nawet w zmiennych warunkach.
Wyposażony w wewnętrzny mechanizm odciążający, regulator automatycznie odprowadza nadmiar ciśnienia wylotowego do atmosfery. Funkcja ta pomaga utrzymać stałe ciśnienie w linii wylotowej, zwiększając bezpieczeństwo i niezawodność.
Korpus regulatora wykonany jest z odlewanego ciśnieniowo aluminium, które obejmuje chronioną komorę i pokrywę. Taka konstrukcja sprawia, że regulator jest nie tylko lekki, ale także zapewnia doskonałe odprowadzanie ciepła, co czyni go idealnym do stosowania w wymagających środowiskach produkcyjnych.
Dostępne są dwa regulowane zakresy ciśnienia, aby sprostać różnym zastosowaniom: 0,05 do 0,83 MPa (model 25) i 0,02 do 0,2 MPa (model 35, precyzyjny typ niskociśnieniowy). Ta elastyczność pozwala na precyzyjne sterowanie ciśnieniem roboczym zgodnie z konkretnymi potrzebami.
Regulator obsługuje wiele rozmiarów przyłączy, w tym 3/4", 1", 1-1/4" i 1-1/2". Dodatkowo, na życzenie można dostarczyć opcje gwintów, takie jak gwinty Rc (PTF), NPT (F) i G, aby dostosować się do różnych wymagań instalacyjnych.
Dla zwiększenia użyteczności dostępne są opcjonalny manometr (oznaczony sufiksem G, z serii G46) oraz wspornik montażowy (model B25P). Akcesoria te zapewniają wyraźne odczyty lokalnego ciśnienia i ułatwiają łatwy montaż zamienny.
Aby zapobiec przypadkowym regulacjom i utrzymać nastawione ciśnienia, na pokrętle regulacyjnym znajduje się śruba blokująca. Ta funkcja zapewnia, że regulator pozostaje bezpiecznie skalibrowany po sfinalizowaniu jego ustawień.
Parametry techniczne:
| Pozycja |
AR625 / AR825 (Zakres wysoki) |
AR635 / AR835 (Zakres niski) |
| Czynnik roboczy |
Powietrze |
Powietrze |
| Maks. ciśnienie robocze |
1,0 MPa |
1,0 MPa |
| Ciśnienie próbne |
1,5 MPa |
1,5 MPa |
| Zakres ciśnienia nastawczego |
0,05 do 0,83 MPa |
0,02 do 0,2 MPa |
| Konstrukcja |
Wewnętrznie sterowany pilotem, typ odciążający (powietrze pilotowe zawsze ucieka) |
Taka sama |
| Temperatura otoczenia / czynnika roboczego |
-5 do 60°C (bez zamarzania) |
-5 do 60°C (bez zamarzania) |
| Port manometru |
1/4" |
1/4" |
| Zużycie powietrza (otwór odciążający) |
5 l/min (ANR) przy maks. ciśnieniu |
5 l/min (ANR) przy maks. ciśnieniu |
| Materiał korpusu |
Odlew aluminiowy |
Odlew aluminiowy |
| Sprężyna regulacyjna / zaworowa |
Drut stalowy 1 / Stal nierdzewna |
Drut stalowy 1 / Stal nierdzewna |
| Materiał uchwytu |
ABS |
ABS |
| Waga — AR625/635 |
1,1 kg |
1,1 kg |
| Waga — AR825/835 |
2,5 kg |
2,5 kg |
Zastosowania:
Stacje kompresorów powietrza i centralne jednostki FRL (filtr-regulator-smarownica) odgrywają kluczową rolę w utrzymaniu czystego i regulowanego dopływu powietrza do różnych zastosowań przemysłowych.
Regulacja ciśnienia w gałęziach jest niezbędna dla zautomatyzowanych linii montażowych, pakowania i transportu, zapewniając optymalną wydajność i bezpieczeństwo w całym procesie produkcyjnym.
Siłowniki pneumatyczne, w tym cylindry pneumatyczne, chwytaki, uchwyty pneumatyczne i generatory podciśnienia, są szeroko stosowanymi komponentami, które oferują precyzyjne i wydajne sterowanie ruchem w wielu systemach.
Różnorodne obrabiarki, kabiny spawalnicze, stanowiska lakiernicze, punkty przedmuchu powietrzem i płukania wykorzystują technologię pneumatyczną do osiągnięcia niezawodnego i spójnego działania.
Maszyny OEM w branżach takich jak spożywcza, tekstylna, elektroniczna, półprzewodnikowa i opakowaniowa czerpią ogromne korzyści z niestandardowych rozwiązań pneumatycznych dostosowanych do ich specyficznych potrzeb.
Wtórna redukcja ciśnienia i precyzyjne sterowanie są krytycznymi funkcjami na wysokoprzepływowych, scentralizowanych liniach powietrznych w celu utrzymania stabilności i dokładności systemu.
