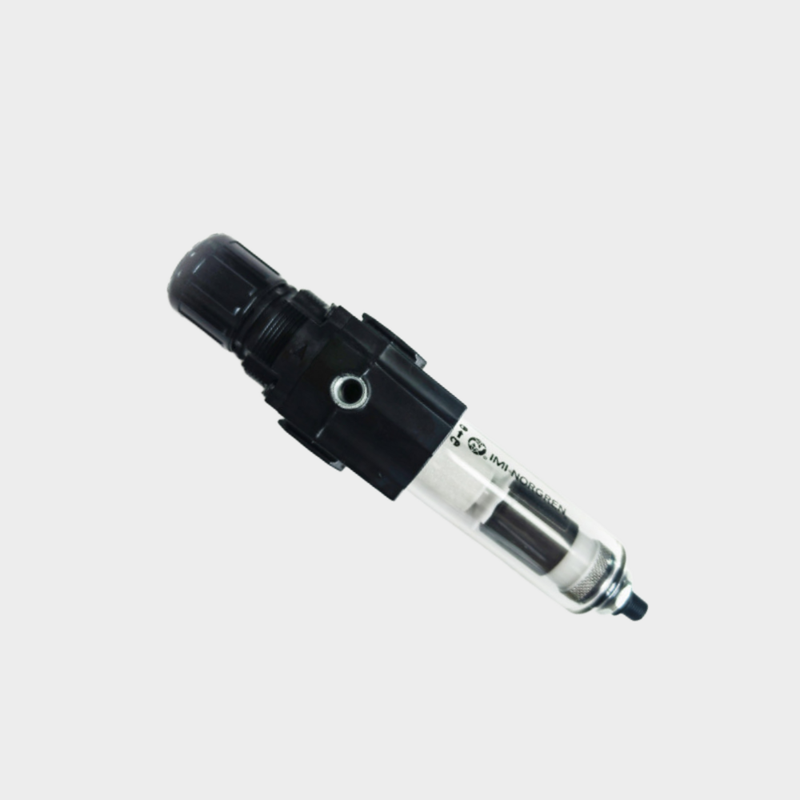

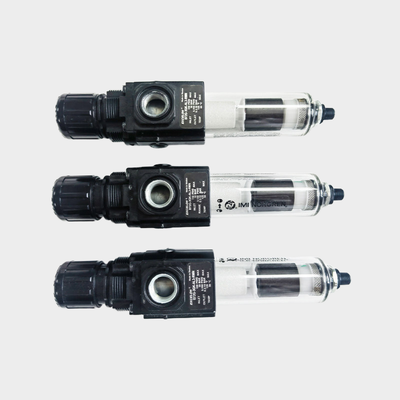

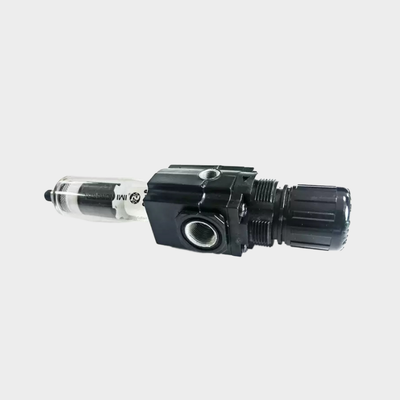

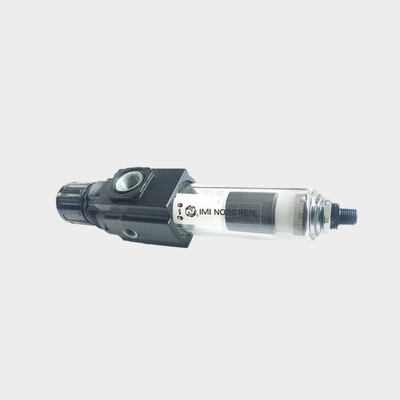

NORGREN B72G‐2AS‐000‐014 B72G‐2AS‐980 In‐Line Pneumatyczny Filter-Regulator Meter Port Design Chronić instrumenty pneumatyczne w dół strumienia w warunkach ekstremalnych temperatury otoczenia zewnętrznego

Opis produktu:

Seria Norgren B72G i B73G to wysokowydajne regulatory filtrów w ramach modułowego systemu przygotowania powietrza Excelon. Te zintegrowane jednostki płynnie łączą filtrację i regulację ciśnienia w jednej kompaktowej obudowie. Skutecznie usuwają wodę i cząstki stałe z przewodów sprężonego powietrza, zapewniając jednocześnie precyzyjną kontrolę ciśnienia wylotowego.

Zaprojektowany z myślą o wszechstronności, system Excelon pozwala na instalację tych jednostek zarówno szeregowo, jak i modułowo obok innych produktów Excelon. Dzięki połączeniom Quickclamp, konstrukcja ta ułatwia rozbudowę i prostą konserwację systemu przygotowania powietrza.

Seria B72G jest wyposażona w opcje portów G1/4 i G3/8, zapewniając przepływ 38 dm³/s (80 SCFM). Z drugiej strony, seria B73G oferuje rozmiary portów G1/4, G3/8 i G1/2 oraz obsługuje wyższy przepływ 50 dm³/s (106 SCFM). Oba modele posiadają zrównoważoną konstrukcję zaworu, aby zminimalizować wpływ wahań ciśnienia wlotowego na ciśnienie wylotowe, zapewniając stałą regulację.

Regulatory filtrów te zapewniają elastyczność dzięki opcjonalnym elementom filtrującym z spiekanego polipropylenu o wielkości 5 µm lub 40 µm, a także konfiguracjom spustów ręcznych lub automatycznych. Takie cechy sprawiają, że nadają się do szerokiego zakresu zastosowań przemysłowych.

Dodatkowe cechy konstrukcyjne obejmują pokrętło regulacyjne z blokadą typu push-to-lock, zabezpieczone osłoną odporną na manipulacje, szybkozamykacz bagnetowy misy ułatwiający konserwację oraz porty manometrów pełnoprzepływowych, które umożliwiają monitorowanie ciśnienia bez ograniczania przepływu powietrza. Przezroczyste misy poliwęglanowe zapewniają widoczność poziomu kondensatu pod kątem 360 stopni. Ponadto, opcje korpusów cynkowych lub aluminiowych zwiększają trwałość, czyniąc te jednostki niezawodnymi w trudnych warunkach.

Cechy:

Urządzenie to łączy filtrację cząstek stałych i regulację ciśnienia w jednym kompaktowym module, co pomaga zaoszczędzić cenną przestrzeń instalacyjną. Integracja tych funkcji usprawnia proces przygotowania powietrza.

System obsługuje zarówno instalację szeregową, jak i modułową z innymi produktami przygotowania powietrza Excelon. Połączenia Quickclamp umożliwiają łatwy i elastyczny montaż, zwiększając wszechstronność w różnych konfiguracjach.

Dostępne są dwa stopnie filtracji, z elementami filtrującymi z spiekanego polipropylenu o wielkości 5 µm lub 40 µm. Opcje te zapewniają skuteczne usuwanie zanieczyszczeń, gwarantując czyste powietrze.

Użytkownicy mogą wybierać między konfiguracjami spustów ręcznych i automatycznych. Wersja ręczna zawiera spust obracany o 1/4 obrotu, podczas gdy opcja automatyczna oferuje bezobsługowe usuwanie kondensatu.

Przezroczyste misy poliwęglanowe zapewniają widoczność poziomu kondensatu pod kątem 360 stopni, ułatwiając monitorowanie stanu systemu bez konieczności demontażu elementów.

Pokrętło regulacyjne z blokadą typu push-to-lock zapobiega przypadkowym zmianom ustawień ciśnienia, zapewniając stałą pracę. Dodatkowo dostępna jest osłona odporna na manipulacje dla zwiększenia bezpieczeństwa.

Konstrukcja z odpowietrzeniem umożliwia redukcję ciśnienia wylotowego, gdy system jest zamknięty. Zrównoważona konstrukcja zaworu minimalizuje wpływ wahań ciśnienia wlotowego na ciśnienie wylotowe, co skutkuje stabilną regulacją.

Porty manometrów 1/8" pełnoprzepływowe umożliwiają monitorowanie ciśnienia bez ograniczania przepływu powietrza. Mechanizm szybkiego zwalniania bagnetowego misy ułatwia szybkie demontowanie w celu wymiany elementu i konserwacji bez użycia narzędzi.

Model B72G oferuje wysoką przepustowość 38 dm³/s (80 SCFM), podczas gdy model B73G zapewnia 50 dm³/s (106 SCFM). Ciśnienie wylotowe można regulować w szerokim zakresie od 0,3 do 10 bar. Maksymalne ciśnienie wlotowe wynosi 10 bar dla misek przezroczystych i 17 bar dla misek metalowych.

Zakres temperatur pracy wynosi od -34°C do +50°C z miskami poliwęglanowymi i od -20°C do +65°C przy stosowaniu misek metalowych.

Parametry techniczne:

Ten pneumatyczny regulator-filtr-smarownica łączy wydajność filtra mgły olejowej FESTO z niezawodnością reduktora ciśnienia, zapewniając optymalne uzdatnianie powietrza. Filtr mgły olejowej FESTO skutecznie filtruje i smaruje sprężone powietrze, poprawiając wydajność i żywotność systemów pneumatycznych.

Zastosowania:

9

Wsparcie i usługi:

Nasze jednostki regulatorów-filtrów-smarownic pneumatycznych (FRL) są zaprojektowane tak, aby zapewnić optymalną wydajność i długowieczność Państwa systemów pneumatycznych poprzez dostarczanie czystego, regulowanego i smarowanego powietrza. W celu uzyskania wsparcia technicznego prosimy o zapoznanie się z instrukcją obsługi produktu dołączoną do Państwa jednostki FRL, która zawiera szczegółowe instrukcje dotyczące instalacji, eksploatacji i konserwacji.

Aby utrzymać wydajność Państwa FRL, należy regularnie sprawdzać i wymieniać elementy filtrujące, monitorować i regulować ustawienia ciśnienia regulatora w miarę potrzeb oraz uzupełniać zbiornik smarownicy odpowiednim olejem pneumatycznym. Zaleca się również okresowe sprawdzanie pod kątem wycieków i zużycia, aby uniknąć przestojów systemu.

W przypadku napotkania jakichkolwiek problemów z Państwa pneumatycznym regulatorem-filtrem-smarownicą, wytyczne dotyczące rozwiązywania problemów są dostępne w instrukcji, aby pomóc w identyfikacji i rozwiązaniu typowych problemów, takich jak wahania ciśnienia, niewystarczające smarowanie lub zanieczyszczenie powietrza.

Aby uzyskać dodatkową pomoc techniczną, dokumentację produktu lub zapytać o części zamienne i akcesoria, prosimy o odwiedzenie naszej oficjalnej strony internetowej lub skontaktowanie się z autoryzowanym dystrybutorem.

Jesteśmy zaangażowani w zapewnienie kompleksowego wsparcia i usług, aby Państwa systemy pneumatyczne działały płynnie i wydajnie z naszymi produktami FRL.
