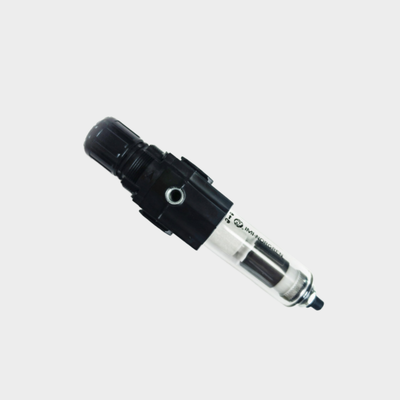

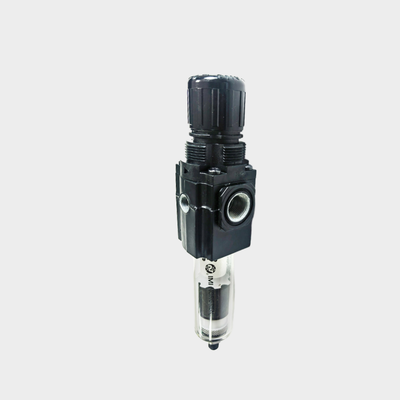

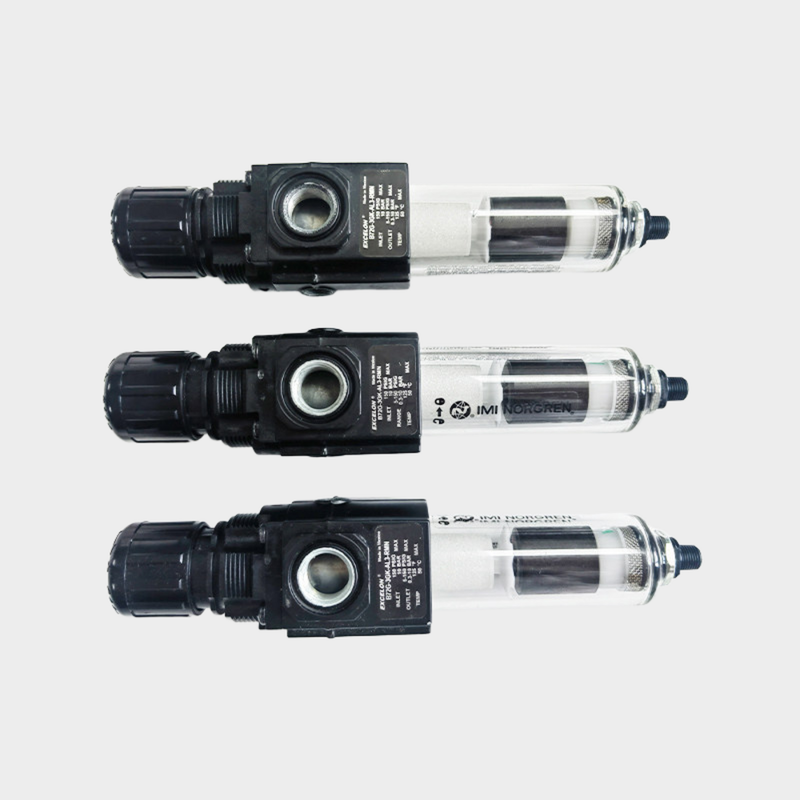

NORGREN B72G‐2GK‐QT3‐RMN B72G‐2GK‐QT1‐RMN Jednostka przygotowująca powietrze do usuwania ciśnienia, zamykająca, odporna na zakłócenia, guzik, wyważony zawór, stabilny wyjście, modułowy / montaż w linii, do stacji roboczych automatyki lekkiej pracy

Opis produktu:

Seria Norgren B72G i B73G to wysokowydajne regulatory filtrujące w ramach modułowego systemu przygotowania powietrza Excelon. Te zintegrowane jednostki łączą filtrację i regulację ciśnienia w jednej, kompaktowej obudowie. Skutecznie usuwają wodę i zanieczyszczenia stałe z przewodów sprężonego powietrza, jednocześnie utrzymując precyzyjną kontrolę nad ciśnieniem wylotowym.

Zaprojektowane z myślą o modułowym systemie Excelon, jednostki te mogą być instalowane szeregowo lub modułowo obok innych komponentów Excelon. Ich złącza Quickclamp umożliwiają łatwe rozszerzanie systemu i proste konserwowanie, co czyni je odpowiednimi do różnych zastosowań przemysłowych.

Seria B72G jest dostępna z przyłączami G1/4 i G3/8, zapewniając przepływ 38 dm³/s (80 SCFM). Natomiast seria B73G oferuje dodatkowe opcje przyłączy, w tym G1/4, G3/8 i G1/2, wraz z wyższym przepływem 50 dm³/s (106 SCFM). Obie serie posiadają zrównoważoną konstrukcję zaworu, która zmniejsza wpływ wahań ciśnienia wlotowego na ciśnienie wylotowe, zapewniając spójną i stabilną regulację.

Aby sprostać różnorodnym wymaganiom przemysłowym, jednostki te są wyposażone w elementy filtrujące wykonane z spiekanego polipropylenu dostępne w gradacjach 5 µm lub 40 µm. Oferują również opcje konfiguracji spustu ręcznego lub automatycznego, zapewniając użytkownikom elastyczność w zależności od ich specyficznych potrzeb aplikacyjnych.

Dodatkowe funkcje obejmują pokrętło regulacji z blokadą typu „push-to-lock” chronione osłoną zabezpieczającą przed manipulacją, szybkozłączny zbiornik bagnetowy ułatwiający konserwację oraz porty manometru pełnoprzepływowe umożliwiające monitorowanie ciśnienia bez ograniczania przepływu powietrza. Przezroczyste zbiorniki z poliwęglanu zapewniają widoczność poziomu kondensatu pod kątem 360°, podczas gdy wytrzymałe opcje korpusu z cynku i aluminium zapewniają niezawodne działanie w trudnych warunkach.

Cechy:

Urządzenie łączy filtrację cząstek stałych i regulację ciśnienia w jednej, kompaktowej jednostce. Ta integracja pomaga zaoszczędzić cenną przestrzeń instalacyjną, czyniąc je wydajnym rozwiązaniem dla potrzeb przygotowania powietrza.

Dzięki modułowemu systemowi Excelon, jednostka ta umożliwia elastyczną instalację szeregową lub modułową z innymi produktami do przygotowania powietrza Excelon. Złącza Quickclamp ułatwiają montaż i konserwację.

Klienci mogą wybierać spośród dwóch klas filtracji, stosując elementy filtrujące z spiekanego polipropylenu o gradacji 5 µm lub 40 µm. Obie opcje zapewniają skuteczne usuwanie zanieczyszczeń z doprowadzanego powietrza.

Produkt oferuje zarówno opcje spustu ręcznego, jak i automatycznego. Użytkownicy mogą wybrać ręczny spust obrotowy 1/4 obrotu lub wybrać automatyczny układ spustowy, zapewniając elastyczność zgodnie z wymaganiami aplikacji.

Przezroczyste zbiorniki z poliwęglanu zapewniają widoczność pod kątem 360°, umożliwiając łatwe monitorowanie poziomu kondensatu. Dodatkowo, pokrętło regulacji z blokadą typu „push-to-lock” pomaga zapobiegać przypadkowym zmianom ciśnienia, z dostępną osłoną zabezpieczającą przed manipulacją dla dodatkowego bezpieczeństwa.

Konstrukcja z odpowietrzeniem umożliwia redukcję ciśnienia wylotowego, gdy system jest zamknięty. Tymczasem zrównoważona konstrukcja zaworu zmniejsza wpływ wahań ciśnienia wlotowego na ciśnienie wylotowe, zapewniając stabilną i niezawodną regulację.

Porty manometru 1/8" pełnoprzepływowe umożliwiają monitorowanie ciśnienia bez ograniczania przepływu powietrza. Konserwacja jest uproszczona dzięki szybkozłącznemu zbiornikowi bagnetowemu, który ułatwia szybkie zdejmowanie zbiornika i wymianę elementu bez użycia narzędzi.

System zapewnia wysoką wydajność przepływu, przy czym model B72G obsługuje 38 dm³/s (80 SCFM), a model B73G 50 dm³/s (106 SCFM). Zakres regulacji ciśnienia wylotowego wynosi od 0,3 do 10 bar.

Maksymalne ciśnienie wlotowe wynosi 10 bar dla jednostek ze zbiornikiem przezroczystym i 17 bar dla tych wyposażonych w zbiornik metalowy. Zakres temperatur pracy wynosi od -34°C do +50°C dla zbiorników poliwęglanowych i od -20°C do +65°C dla zbiorników metalowych.

Parametry techniczne:

Zastosowania:

Wsparcie i usługi:

Nasze jednostki FRL (filtr-regulator-smarownica pneumatyczna) są zaprojektowane tak, aby zapewnić optymalną wydajność i długowieczność Twoich systemów pneumatycznych poprzez dostarczanie czystego, regulowanego i smarowanego powietrza. W celu uzyskania wsparcia technicznego, zapoznaj się z instrukcją obsługi dołączoną do produktu, która zawiera szczegółowe instrukcje instalacji, wytyczne dotyczące konserwacji i wskazówki dotyczące rozwiązywania problemów.

Regularna konserwacja jest niezbędna dla niezawodnego działania FRL. Obejmuje ona okresowe opróżnianie zbiornika filtra w celu usunięcia nagromadzonych zanieczyszczeń, sprawdzanie i regulację ciśnienia regulatora w celu dopasowania do wymagań systemu oraz uzupełnianie zbiornika smarownicy zalecanym smarem w celu zapewnienia prawidłowego smarowania narzędzi pneumatycznych.

W przypadku wystąpienia jakichkolwiek problemów, takich jak wahania ciśnienia, wycieki powietrza lub awaria smarowania, należy sprawdzić, czy wszystkie połączenia są bezpieczne i czy jednostka jest zainstalowana prawidłowo zgodnie z kierunkiem przepływu wskazanym na obudowie. W razie potrzeby wyczyścić lub wymienić elementy filtrujące w celu utrzymania optymalnej wydajności filtracji.

W przypadku serwisu i napraw należy używać wyłącznie oryginalnych części zamiennych, aby zachować integralność i bezpieczeństwo produktu. Nasz zespół wsparcia technicznego jest dostępny, aby pomóc w rozwiązywaniu problemów i udzielić wskazówek dotyczących wyboru produktu, który spełni Twoje specyficzne potrzeby aplikacyjne.

Należy upewnić się, że wszystkie czynności konserwacyjne i serwisowe są zgodne z odpowiednimi normami bezpieczeństwa i lokalnymi przepisami. Prawidłowe obchodzenie się z zużytymi smarami i elementami filtrującymi oraz ich utylizacja są ważne dla minimalizacji wpływu na środowisko.

Pakowanie i wysyłka:

Opakowanie produktu:

Filtr-regulator-smarownica pneumatyczna jest starannie zapakowany, aby zapewnić bezpieczną dostawę i optymalną ochronę podczas transportu. Jest bezpiecznie umieszczony we wkładce piankowej dopasowanej do kształtu w wytrzymałym, tekturowym pudełku, aby zapobiec ruchom i uszkodzeniom. Każda jednostka jest indywidualnie owinięta materiałem antystatycznym, aby chronić wrażliwe komponenty. Opakowanie zawiera wyraźne etykiety ze szczegółami produktu, instrukcjami obsługi i ostrzeżeniami dotyczącymi bezpieczeństwa.

Wysyłka:

Oferujemy niezawodne opcje wysyłki, aby dostarczyć filtr-regulator-smarownicę pneumatyczną szybko i bezpiecznie. Produkty są wysyłane za pośrednictwem zaufanych przewoźników z informacjami o śledzeniu dostarczanymi klientom. Metody wysyłki obejmują standardową wysyłkę naziemną, przyspieszoną i ekspresową, w zależności od wymagań klienta. Wszystkie przesyłki są ubezpieczone na wypadek potencjalnych uszkodzeń lub utraty podczas transportu. W przypadku zamówień międzynarodowych przygotowywana jest odpowiednia dokumentacja celna, aby zapewnić płynne odprawę.
