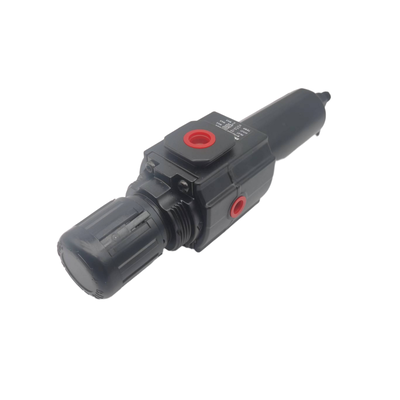

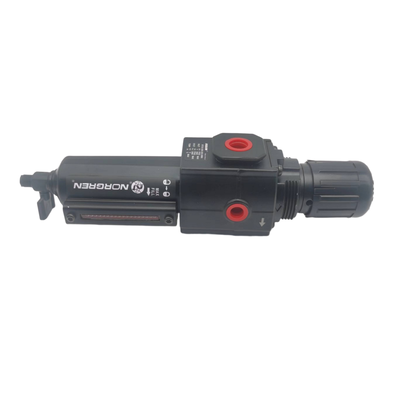

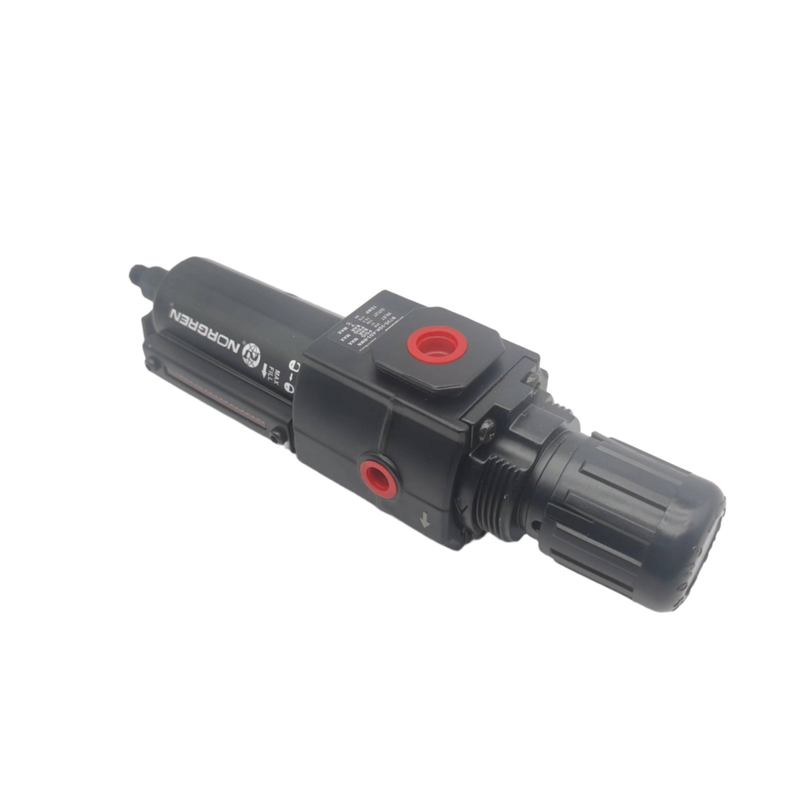

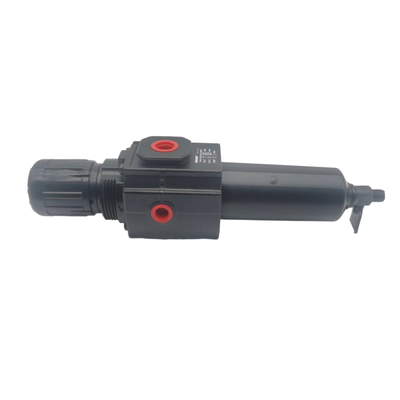

NORGREN B73G‐2GK‐QD1‐RMG B73G‐2AK‐QD1‐RMN Pneumatyczny łączony regulator filtrów Wysokiej wydajności Oddzielenie oleju i wody pełny przepływ port gabaryt nadający się do maszyn włókienniczych i pneumatycznych obwód sterowania próbnym

Opis produktu:

Seria Norgren B72G i B73G to wysokowydajne regulatory filtracyjne z modułowego systemu przygotowania powietrza Excelon. Te zintegrowane urządzenia łączą funkcje filtracji i regulacji ciśnienia w jednej, kompaktowej obudowie. Skutecznie usuwają wodę i zanieczyszczenia stałe z przewodów sprężonego powietrza, zapewniając jednocześnie precyzyjną kontrolę ciśnienia wylotowego.

Zaprojektowany z myślą o elastyczności, system Excelon pozwala na instalację tych jednostek zarówno w linii, jak i jako część konfiguracji modułowej wraz z innymi komponentami Excelon. Wykorzystując złącza Quickclamp, seria ta umożliwia łatwe rozszerzanie i upraszcza procedury konserwacyjne, zwiększając ogólną wydajność systemu.

Seria B72G jest dostępna z przyłączami G1/4 i G3/8, zapewniając przepływ 38 dm³/s (80 SCFM). Natomiast seria B73G oferuje szerszy zakres opcji przyłączy – G1/4, G3/8 i G1/2 – oraz obsługuje wyższy przepływ 50 dm³/s (106 SCFM). Oba modele posiadają zrównoważoną konstrukcję zaworu, która minimalizuje wpływ wahań ciśnienia wlotowego na ciśnienie wylotowe, zapewniając stabilną i niezawodną regulację.

Regulatory filtracyjne są wyposażone w filtry z spiekanego polipropylenu dostępne w gradacjach 5 µm lub 40 µm, a także oferują konfiguracje spustów ręcznych i automatycznych. Taka wszechstronność sprawia, że nadają się do szerokiego zakresu zastosowań przemysłowych wymagających precyzyjnego przygotowania powietrza i usuwania zanieczyszczeń.

Dodatkowe funkcje obejmują pokrętło regulacji z blokadą typu push-to-lock, zabezpieczone osłoną odporną na manipulacje, oraz szybkozamykacz bagnetowy misy, który ułatwia czynności konserwacyjne. Porty manometru o pełnym przepływie umożliwiają monitorowanie ciśnienia bez wpływu na przepływ powietrza, podczas gdy przezroczyste misy z poliwęglanu zapewniają widoczność poziomu kondensatu pod kątem 360 stopni. Jednostki są wykonane z wytrzymałych korpusów cynkowych i aluminiowych, co czyni je dobrze przystosowanymi do wymagających środowisk pracy.

Cechy:

Zintegrowany filtr i regulator łączy filtrację cząstek stałych z regulacją ciśnienia w jednej, kompaktowej jednostce. Taka konstrukcja pomaga oszczędzić cenną przestrzeń instalacyjną, zapewniając jednocześnie wydajne przygotowanie powietrza.

Produkt, będący częścią modułowego systemu Excelon, obsługuje zarówno instalacje szeregowe, jak i modułowe. Bezproblemowo łączy się z innymi komponentami przygotowania powietrza Excelon za pomocą wygodnych złączy Quickclamp.

Dostępne są dwa stopnie filtracji, aby sprostać różnym potrzebom aplikacji. Użytkownicy mogą wybierać spośród elementów filtracyjnych z spiekanego polipropylenu o gradacji 5 µm lub 40 µm, zapewniających skuteczne usuwanie zanieczyszczeń.

Konstrukcja oferuje elastyczność dzięki opcjom spustów ręcznych i automatycznych. Wybierz spust ręczny z obrotem o 1/4 obrotu lub automatyczny spust, w zależności od preferencji konserwacyjnych.

Przezroczyste misy z poliwęglanu zapewniają widoczność poziomu kondensatu pod kątem 360°, umożliwiając łatwe monitorowanie. Pokrętło regulacji z blokadą typu push-to-lock zapobiega przypadkowym zmianom ciśnienia i może być wzmocnione osłoną odporną na manipulacje dla dodatkowego bezpieczeństwa.

Konstrukcja z odpowietrzeniem umożliwia redukcję ciśnienia wylotowego, gdy system jest zamknięty. Dodatkowo, zrównoważona konstrukcja zaworu minimalizuje wpływ wahań ciśnienia wlotowego na ciśnienie wylotowe, zapewniając stabilną regulację.

Porty manometru 1/8" o pełnym przepływie umożliwiają monitorowanie ciśnienia bez ograniczania przepływu powietrza. Szybkozamykacz bagnetowy misy pozwala na szybkie i beznarzędziowe demontowanie w celu wymiany elementu i konserwacji.

• Wysoka pojemność przepływu: B72G oferuje 38 dm³/s (80 SCFM); B73G zapewnia 50 dm³/s (106 SCFM).
• Zakres ciśnienia: Ciśnienie wylotowe regulowane od 0,3 do 10 bar.
• Maksymalne ciśnienie wlotowe: 10 bar dla misy przezroczystej; 17 bar dla misy metalowej.
• Temperatura pracy: -34°C do +50°C dla misek poliwęglanowych; -20°C do +65°C dla misek metalowych.

Parametry techniczne:

Zastosowania:

Wsparcie i usługi:

Nasze jednostki smarownicze z filtrem i regulatorem pneumatycznym (FRL) są zaprojektowane tak, aby zapewnić optymalną wydajność i długowieczność Twoich systemów pneumatycznych poprzez dostarczanie czystego, regulowanego i smarowanego powietrza. W celu uzyskania wsparcia technicznego, upewnij się, że masz pod ręką numer modelu i specyfikacje swojej jednostki FRL podczas zwracania się o pomoc.

Instalacja: Prawidłowa instalacja jest kluczowa dla efektywnego działania jednostki FRL. Upewnij się, że jednostka jest zainstalowana we właściwej orientacji, zgodnie z kierunkiem przepływu wskazanym na urządzeniu. Używaj odpowiednich złączy i unikaj nadmiernego dokręcania, aby zapobiec uszkodzeniu.

Konserwacja: Regularna konserwacja elementów filtrujących, regulatora i smarownicy jest niezbędna do utrzymania wydajności systemu. Wymieniaj elementy filtrujące okresowo, aby uniknąć zatykania, sprawdzaj i dostosowuj ustawienia ciśnienia regulatora w razie potrzeby oraz uzupełniaj smarownicę zalecanym smarem, aby zapewnić prawidłowe smarowanie urządzeń wylotowych.

Rozwiązywanie problemów: Powszechne problemy, takie jak spadki ciśnienia, wycieki powietrza lub niewystarczające smarowanie, często można rozwiązać poprzez sprawdzenie zatorów, wycieków lub niskiego poziomu smaru. Sprawdź, czy wszystkie połączenia są bezpieczne i czy jednostka jest wolna od brudu i zanieczyszczeń.

Bezpieczeństwo: Zawsze należy odprężyć system przed wykonaniem jakiejkolwiek konserwacji lub regulacji jednostki FRL. Używaj środków ochrony indywidualnej w razie potrzeby, aby zapobiec obrażeniom.

Szczegółową dokumentację techniczną, części zamienne i instrukcje serwisowe można znaleźć w literaturze produktowej dostarczonej z jednostką FRL lub odwiedzając naszą oficjalną stronę internetową.

Pakowanie i wysyłka:

Smarownica z filtrem i regulatorem pneumatycznym jest starannie pakowana, aby zapewnić maksymalną ochronę podczas transportu. Każda jednostka jest bezpiecznie umieszczona w wytrzymałym kartonowym pudełku z niestandardowymi wkładkami piankowymi, aby zapobiec ruchom i amortyzować wstrząsy. Opakowanie jest zaprojektowane tak, aby chronić produkt przed wilgocią i kurzem oraz uderzeniami, zachowując jego integralność do momentu dotarcia do użytkownika końcowego.

Do wysyłki korzystamy z niezawodnych usług kurierskich, które zapewniają opcje śledzenia i ubezpieczenia, aby zagwarantować bezpieczną dostawę. Produkt jest wysyłany z wyraźnym oznakowaniem, w tym instrukcjami obsługi i informacjami o produkcie, aby ułatwić płynne odprawę celną i obsługę. Oferujemy różne opcje wysyłki, w tym standardową, ekspresową i fracht zbiorczy, aby sprostać różnym potrzebom klientów.
