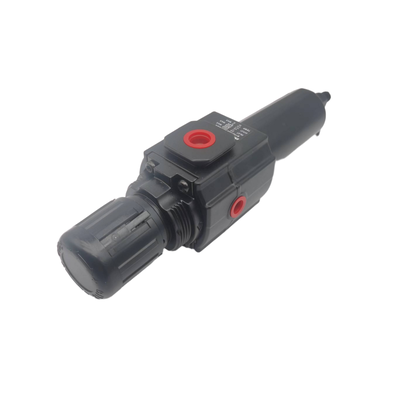

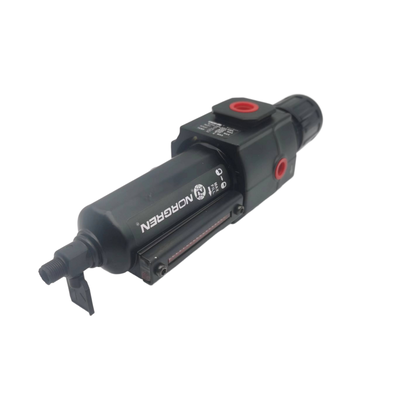

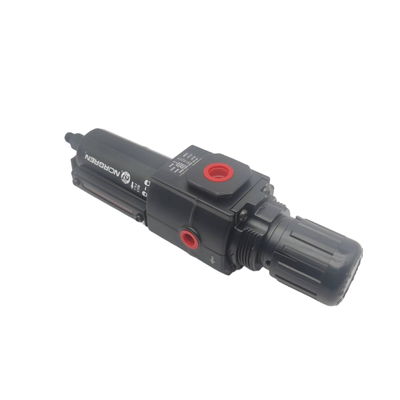

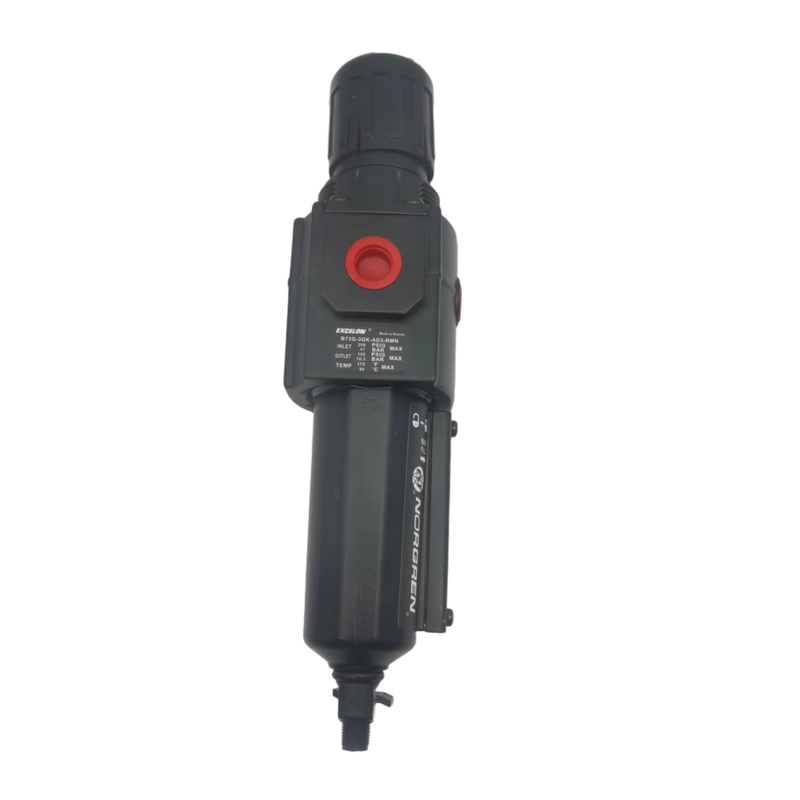

NORGREN B73G‐3GK‐AT3‐RMN B73G‐3GK‐AT1‐RMN Excelon Filter‐Regulator G3/8 Auto-Drain Polycarbonate Bowl 5μm 40μm Push-Lock Knob Without Gauge dla modułowego pneumatycznego systemu przygotowywania powietrza

Opis produktu:

Seria Norgren B72G i B73G to wysokowydajne regulatory filtrujące w ramach modułowego systemu przygotowania powietrza Excelon. Te kompaktowe, zintegrowane jednostki zostały zaprojektowane do połączenia filtracji i regulacji ciśnienia w jednej obudowie. Skutecznie usuwają wodę i cząstki stałe z przewodów sprężonego powietrza, zapewniając jednocześnie precyzyjną kontrolę ciśnienia wylotowego.

Dzięki konstrukcji Excelon, regulatory filtrujące te mogą być instalowane zarówno szeregowo, jak i jako część zespołu modułowego z innymi produktami Excelon. Połączenia Quickclamp ułatwiają instalację, rozbudowę systemu i konserwację, co czyni te jednostki bardzo wszechstronnymi dla różnych konfiguracji.

Seria B72G jest wyposażona w opcje przyłączy G1/4 i G3/8 oraz zapewnia przepływ 38 dm³/s (80 SCFM). Natomiast seria B73G obsługuje rozmiary przyłączy G1/4, G3/8 i G1/2 oraz zapewnia wyższy przepływ 50 dm³/s (106 SCFM). Obie serie posiadają zrównoważoną konstrukcję zaworu, która zmniejsza wpływ wahań ciśnienia wlotowego na ciśnienie wylotowe, gwarantując spójną i stabilną regulację.

Jednostki te oferują elastyczność dzięki dostępności elementów filtrujących z spiekanego polipropylenu o wielkości 5 µm lub 40 µm oraz są dostępne z ręcznymi lub automatycznymi konfiguracjami spustów. Takie opcje zapewniają przydatność do szerokiego zakresu zastosowań przemysłowych.

Kluczowe cechy obejmują pokrętło regulacji z blokadą typu push-to-lock, zabezpieczone osłoną odporną na manipulacje, szybkozłączny bęben bagnetowy ułatwiający konserwację oraz porty manometrów o pełnym przepływie, które umożliwiają monitorowanie ciśnienia bez ograniczania przepływu powietrza. Przezroczyste poliwęglanowe bębny zapewniają widoczność poziomu kondensatu w zakresie 360 stopni, a wytrzymałe korpusy z cynku i aluminium są zaprojektowane tak, aby wytrzymać trudne warunki środowiskowe.

Cechy:

To urządzenie łączy filtrację cząstek stałych i regulację ciśnienia w jednej kompaktowej jednostce, skutecznie oszczędzając cenną przestrzeń instalacyjną. Integracja tych dwóch funkcji upraszcza konfigurację i zwiększa ogólną wydajność systemu.

System obsługuje zarówno opcje instalacji szeregowej, jak i modułowej, umożliwiając bezproblemowe połączenie z innymi produktami przygotowania powietrza Excelon za pomocą złączy Quickclamp. Ta elastyczność zapewnia łatwą integrację i rozbudowę w różnych konfiguracjach pneumatycznych.

Dostępne są dwa stopnie filtracji, aby sprostać różnym potrzebom: elementy filtrujące z spiekanego polipropylenu o wielkości 5 µm i 40 µm. Filtry te skutecznie usuwają zanieczyszczenia, zapewniając czysty przepływ powietrza i chroniąc urządzenia w dalszej części instalacji.

Użytkownicy mogą wybierać między opcjami spustów ręcznych i automatycznych. Wersja ręczna posiada wygodny zawór spustowy obracany o 1/4 obrotu, podczas gdy konfiguracja automatyczna oferuje bezproblemowe usuwanie kondensatu bez interwencji ręcznej.

Bębny wykonane są z przezroczystego poliwęglanu, zapewniając widoczność poziomu kondensatu w zakresie 360 stopni. Taka konstrukcja umożliwia łatwe i szybkie monitorowanie w celu utrzymania optymalnej wydajności.

Pokrętło regulacji z blokadą typu push-to-lock zapobiega przypadkowym zmianom ustawień ciśnienia. Dla dodatkowego bezpieczeństwa dostępna jest również osłona odporna na manipulacje, chroniąca przed nieautoryzowanymi regulacjami.

Konstrukcja z odpowietrzeniem pomaga zmniejszyć ciśnienie wylotowe, gdy system jest zamknięty. Dodatkowo, zrównoważona konstrukcja zaworu minimalizuje wpływ wahań ciśnienia wlotowego na ciśnienie wylotowe, zapewniając stabilną i spójną regulację.

Porty manometrów o pełnym przepływie 1/8" umożliwiają dokładne monitorowanie ciśnienia bez ograniczania przepływu powietrza. Szybkozłączny bęben bagnetowy umożliwia szybkie demontaż w celu wymiany elementu filtrującego i konserwacji, wszystko bez użycia narzędzi.

• Wysoka wydajność przepływu: model B72G zapewnia 38 dm³/s (80 SCFM); model B73G oferuje 50 dm³/s (106 SCFM)
• Szeroki zakres ciśnienia wylotowego: regulowany od 0,3 do 10 bar
• Maksymalne ciśnienie wlotowe: 10 bar dla przezroczystych bębnów; 17 bar dla metalowych bębnów
• Zakres temperatury pracy: od -34°C do +50°C z poliwęglanowymi bębnami; od -20°C do +65°C z metalowymi bębnami

Parametry techniczne:

Ta jednostka do uzdatniania powietrza FESTO posiada wysokiej jakości element filtrujący wykonany ze spiekanego polipropylenu, zapewniający niezawodną filtrację dla Twojego systemu sprężonego powietrza. Jako wysokiej klasy filtr mgły olejowej FESTO, oferuje precyzyjną regulację ciśnienia wylotowego w zakresie od 0,3 do 10 bar. Wytrzymały materiał korpusu, wykonany z cynku, aluminium i stopu cynku, gwarantuje trwałość i długowieczność. Nadaje się do różnych zastosowań, ta jednostka do uzdatniania powietrza FESTO obsługuje wiele rozmiarów przyłączy, w tym G1/4, G3/8 i G1/2, i oferuje wszechstronne typy spustów, takie jak ręczny, automatyczny i półautomatyczny, aby sprostać różnorodnym potrzebom operacyjnym.

Zastosowania:

Wsparcie i usługi:

Nasze jednostki pneumatycznych regulatorów filtrujących smarownic (FRL) są zaprojektowane tak, aby zapewnić optymalną wydajność i długowieczność Twoich systemów pneumatycznych poprzez dostarczanie czystego, regulowanego i smarowanego przepływu powietrza. Aby utrzymać wydajność i niezawodność Twojego FRL, niezbędna jest regularna konserwacja i prawidłowe obchodzenie się z urządzeniem.

W celu uzyskania wsparcia technicznego upewnij się, że masz pod ręką numer modelu, numer seryjny i szczegółowy opis problemu. Te informacje pomogą w zapewnieniu szybkiej i dokładnej pomocy.

Podczas instalacji jednostki FRL należy sprawdzić, czy kierunek przepływu powietrza jest zgodny z oznaczeniami na produkcie. Używaj odpowiednich złączy i unikaj nadmiernego dokręcania, aby zapobiec uszkodzeniu. Upewnij się, że jednostka jest zamontowana w łatwo dostępnym miejscu, aby ułatwić konserwację.

Regularnie sprawdzaj i wymieniaj element filtrujący, aby zapobiec przedostawaniu się zanieczyszczeń do systemu pneumatycznego. Często opróżniaj zgromadzoną wodę i zanieczyszczenia z bębna filtrującego, aby utrzymać czysty przepływ powietrza.

Ustaw regulator na pożądaną wartość ciśnienia zgodnie z wymaganiami systemu. Unikaj przekraczania maksymalnego ciśnienia znamionowego określonego dla jednostki, aby zapewnić bezpieczną pracę.

Smarownice powinny być napełnione zalecanym olejem pneumatycznym i regularnie sprawdzane w celu utrzymania prawidłowego smarowania elementów w dalszej części instalacji. Unikaj nadmiernego napełniania, aby zapobiec przedostawaniu się oleju do systemu.

Jeśli zaobserwujesz jakiekolwiek nietypowe dźwięki, spadki ciśnienia lub wycieki, sprawdź jednostkę pod kątem uszkodzeń lub zużycia. Wymień wszelkie wadliwe części na oryginalne części producenta, aby zapewnić kompatybilność i bezpieczeństwo.

Szczegółowe informacje dotyczące rozwiązywania problemów, instrukcje konserwacji i części zamiennych można znaleźć w instrukcji produktu dostarczonej z jednostką FRL.

Przestrzeganie tych wytycznych pomoże zmaksymalizować wydajność i żywotność Twojego systemu pneumatycznych regulatorów filtrujących smarownic, zapewniając płynne i wydajne działanie Twojego sprzętu pneumatycznego.
