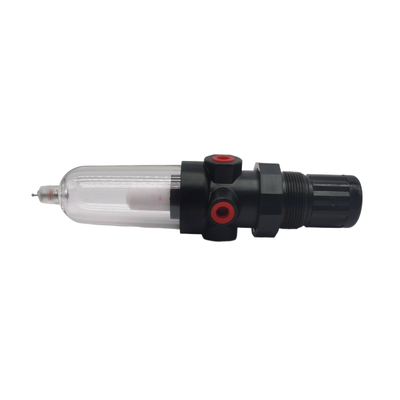

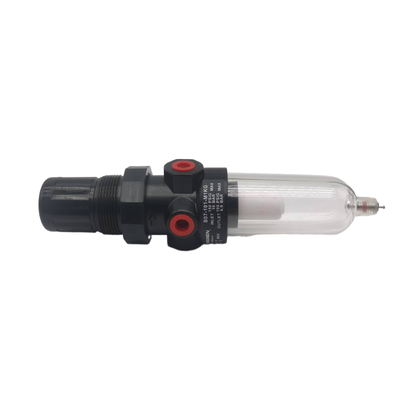

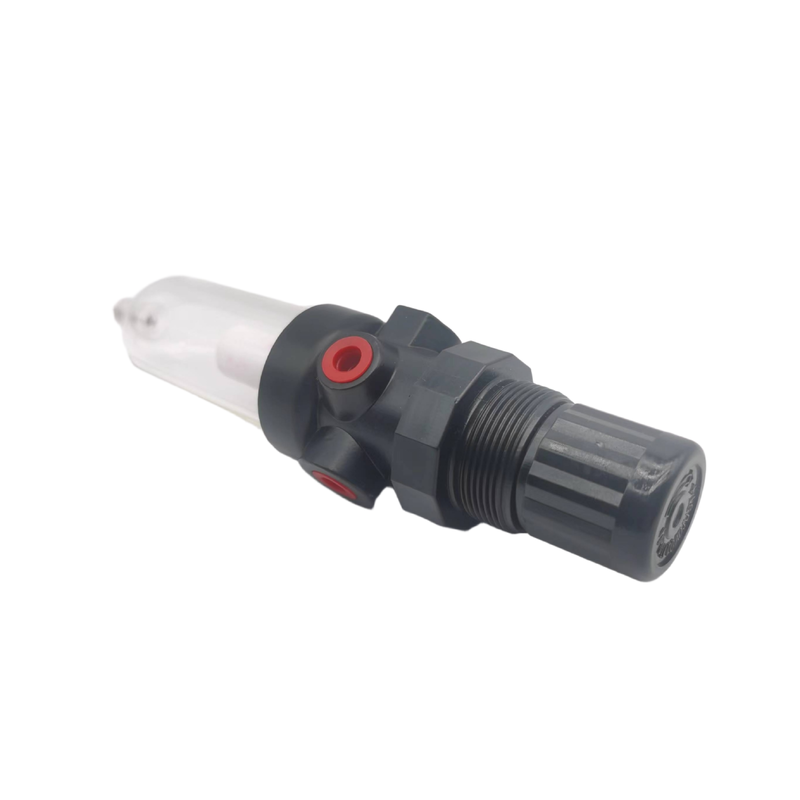

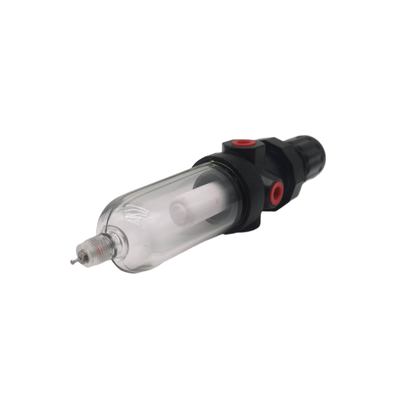

NORGREN B07‐101‐M3KG B07‐201‐M3KG B07‐205‐M3MG Regulator filtrów pneumatycznych Ręczne rozładowanie płynu usuwanie cząstek stałych spadek niskiego ciśnienia nadaje się do małych obwodów badawczych i obróbkowych

Opis produktu:

Seria Norgren B07 i B68G to zintegrowane moduły filtrująco-redukcyjne, zaprojektowane do łączenia funkcji filtracji i regulacji ciśnienia w jednej, kompaktowej obudowie. Urządzenia te skutecznie usuwają wodę w stanie ciekłym i zanieczyszczenia stałe z przewodów sprężonego powietrza, zapewniając jednocześnie precyzyjną kontrolę ciśnienia wylotowego.

Seria B07 to miniaturowe filtry-reduktory, specjalnie zaprojektowane do instalacji o ograniczonej przestrzeni. Posiada wytrzymały korpus ze stopu cynku i przezroczystą miskę z poliwęglanu, która zapewnia widoczność 360 stopni. Dodatkowo seria zawiera niepodnoszące się pokrętło regulacyjne z mechanizmem blokującym typu snap-action, zapewniającym bezpieczną i łatwą regulację ciśnienia. Dostępna z przyłączami G1/8 i G1/4, seria B07 jest w stanie dostarczać przepływy do 24 SCFM (11 dm³/s), z zakresami regulacji ciśnienia wylotowego od 0,3 do 7 bar lub od 0,3 do 10 bar.

Z drugiej strony, seria B68G jest zintegrowana z systemem plug-in Olympian Plus, co ułatwia modularną instalację i demontaż. Urządzenia te są wyposażone w aluminiowy korpus i aluminiową miskę, która posiada pryzmatyczny wskaźnik poziomu cieczy do wygodnego monitorowania. Seria B68G jest oferowana z przyłączami G3/4, G1 i G1-1/2. Obsługuje wyższe przepływy do 440 SCFM (207,7 dm³/s), ma zakres regulacji ciśnienia wylotowego od 0,4 do 8 bar i może pracować przy maksymalnym ciśnieniu wlotowym 17 bar.

Cechy:

Zintegrowany moduł filtrująco-redukcyjny łączy filtrację cząstek stałych i regulację ciśnienia w jednym kompaktowym urządzeniu. Taka konstrukcja pomaga zaoszczędzić cenną przestrzeń instalacyjną, zapewniając jednocześnie wydajne działanie systemu.

Dostępne są dwa stopnie filtracji, dostosowane do różnych wymagań: elementy filtrujące z spiekanego polipropylenu o wielkości 5 µm i 40 µm. Obie opcje skutecznie usuwają zanieczyszczenia, zapewniając czysty i niezawodny przepływ powietrza.

Użytkownicy mogą wybierać między spustami ręcznymi i automatycznymi, co czyni usuwanie kondensatu wygodnym i adaptowalnym do różnych potrzeb systemu.

Przezroczysta miska z poliwęglanu (model B07) umożliwia widoczność poziomu kondensatu w zakresie 360 stopni, ułatwiając monitorowanie. W trudniejszych warunkach aluminiowa miska z pryzmatycznym wskaźnikiem poziomu cieczy (model B68G) zapewnia zwiększoną trwałość i wyraźne wskazanie poziomu cieczy.

Niepodnoszące się pokrętło regulacyjne zawiera mechanizm blokujący typu snap-action, zapobiegający przypadkowym zmianom ciśnienia. Dodatkowo, konstrukcja z odpowietrzeniem pozwala na bezpieczne obniżenie ciśnienia wylotowego, gdy system jest zamknięty.

Kompaktowa, miniaturowa konstrukcja modelu B07 idealnie nadaje się do ograniczonych przestrzeni w małych systemach pneumatycznych. Tymczasem system plug-in Olympian Plus modelu B68G umożliwia szybką, modułową instalację i demontaż, upraszczając konserwację i rozbudowę systemu.

Model B68G zapewnia dużą wydajność przepływu do 440 SCFM, co czyni go odpowiednim do wymagających zastosowań wymagających dużych przepływów. Maksymalne ciśnienia wlotowe wynoszą 10 bar dla B07 i 17 bar dla B68G. Obsługiwane zakresy temperatur wynoszą od -34°C do +50°C dla miski poliwęglanowej (B07) i od -20°C do +80°C dla miski aluminiowej (B68G).

Jednostki te są wyposażone w porty manometrów pełnoprzepływowych, umożliwiające monitorowanie ciśnienia bez ograniczania przepływu powietrza, co zapewnia optymalną wydajność systemu.

Parametry techniczne:

Zastosowania:

Wsparcie i usługi:

Nasze moduły filtrująco-redukcyjno-smarujące (FRL) pneumatyczne są zaprojektowane tak, aby zapewnić optymalną wydajność i żywotność systemów pneumatycznych poprzez dostarczanie czystego, regulowanego i smarowanego powietrza. Aby utrzymać wydajność FRL, zaleca się regularne przeglądy i konserwację.

W celu uzyskania wsparcia technicznego, należy zapoznać się z instrukcją obsługi produktu, aby uzyskać szczegółowe instrukcje instalacji, wskazówki dotyczące rozwiązywania problemów i wytyczne dotyczące konserwacji. Należy upewnić się, że element filtrujący jest okresowo czyszczony lub wymieniany, aby zapobiec zanieczyszczeniu wpływającemu na wydajność systemu. Należy sprawdzić regulator pod kątem prawidłowych ustawień ciśnienia i w razie potrzeby dostosować je do wymagań aplikacji. Smarownica powinna być napełniona odpowiednim olejem pneumatycznym i monitorowana w celu utrzymania prawidłowego poziomu smarowania.

W przypadku napotkania jakichkolwiek problemów z jednostką FRL, należy zweryfikować jakość i ciśnienie dopływu powietrza, sprawdzić wszystkie połączenia pod kątem wycieków i upewnić się, że jednostka jest zainstalowana we właściwej orientacji. W celu zaawansowanego rozwiązywania problemów, należy skonsultować się z dokumentacją techniczną lub zasobami wsparcia dostarczonymi przez producenta.

Nasz zespół wsparcia jest zaangażowany w pomoc w rozwiązywaniu wszelkich pytań technicznych lub potrzeb serwisowych związanych z Państwa pneumatycznym filtrem-reduktorem-smarownicą. Zalecamy stosowanie oryginalnych części zamiennych i akcesoriów, aby zapewnić kompatybilność i zachować gwarancję.

Regularna konserwacja i przestrzeganie wytycznych operacyjnych pomogą zmaksymalizować niezawodność i żywotność Państwa pneumatycznego filtra-reduktora-smarownicy.

Pakowanie i wysyłka:

Opakowanie produktu: Pneumatyczny filtr-reduktor-smarownica jest bezpiecznie zapakowany w wytrzymałe, przemysłowe pudełko kartonowe, aby zapewnić ochronę podczas transportu. Wewnątrz produkt jest amortyzowany wkładkami piankowymi i folią plastikową, aby zapobiec uszkodzeniom spowodowanym przez wstrząsy i wibracje. Każde opakowanie zawiera główną jednostkę, instrukcję instalacji i niezbędne złączki, wszystko schludnie zorganizowane, aby ułatwić rozpakowanie i montaż.

Wysyłka: Oferujemy niezawodne opcje wysyłki z możliwością śledzenia dla pneumatycznego filtra-reduktora-smarownicy. Produkty są wysyłane w ciągu 1-2 dni roboczych po potwierdzeniu zamówienia. Metody wysyłki obejmują standardową dostawę naziemną i opcje ekspresowe dla pilnych potrzeb. Opakowanie jest zaprojektowane tak, aby spełniać międzynarodowe standardy wysyłki, zapewniając bezpieczną dostawę do odbiorców krajowych i międzynarodowych.
