Opis produktu:

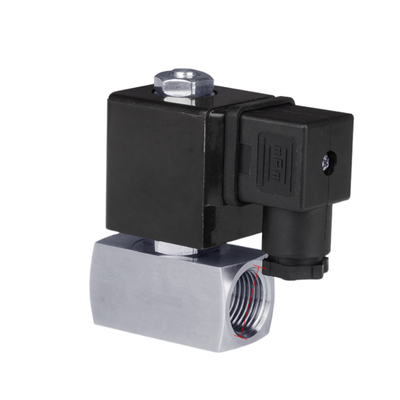

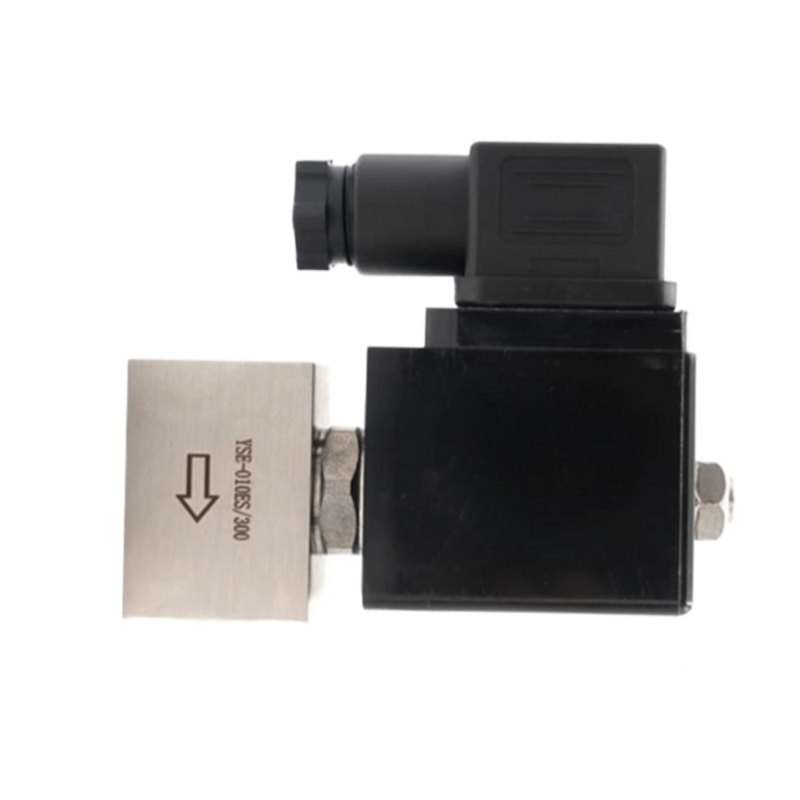

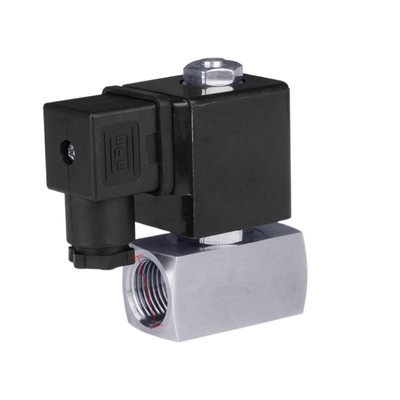

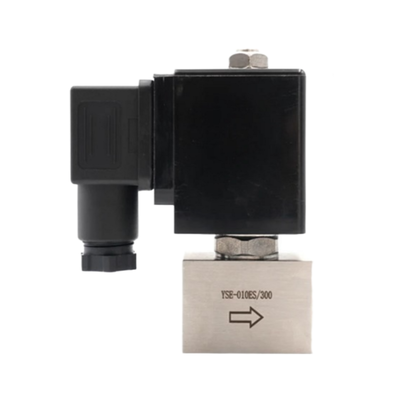

Seria SH to 2/2-drogowy, normalnie zamknięty zawór magnetyczny wysokiego ciśnienia, zaprojektowany w celu zapewnienia niezawodnej kontroli włączenia/wyłączenia różnych mediów neutralnych, w tym powietrza, wody, gazu i płynów.Jest zdolny do pracy z ciśnieniami do 300 barów (4300 PSI), dzięki czemu nadaje się do wymagających zastosowań przemysłowych.
Ta wszechstronna seria obejmuje zarówno modele działające bezpośrednio, jak i modele sterowane tłokami, aby uwzględnić szeroki zakres wymagań przepływowych.Zawory bezpośrednio działające są dostępne dla otworów o rozmiarach od DN1 do DN5 i mogą działać od zera ciśnienia różniczkowegoDla porównania, zawory sterowane tłokowo obejmują rozmiary otworów od DN10 do DN25 i wymagają minimalnego ciśnienia różniczkowego do niezawodnej pracy.
Zbudowane z trwałego korpusu ze stali nierdzewnej 304 i wyposażone w materiały uszczelniające PTFE, zawory serii SH oferują wyjątkową odporność na korozję i wydajność szczelną,nawet w warunkach ekstremalnego ciśnieniaTa solidna konstrukcja zapewnia długą żywotność i niezawodną wydajność w systemach krytycznych.
Seria SH oferuje różne rozmiary portów od 1/4" do 1", a rozmiary otworów od 1 mm do 25 mm, zapewniając elastyczne opcje sterowania przepływem.0, zaspokajające różnorodne potrzeby aplikacji.
Wytwarzany w Ningbo w Chinach, z produkcją 20 000 sztuk tygodniowo,zawory magnetyczne serii SH są powszechnie uznawane na całym świecie za ich wysoką jakość i niezawodność w zastosowaniach w systemach wysokiego ciśnienia.
Charakterystyka:
Pojemność pod ciśnieniem:Zawór jest zaprojektowany do obsługi maksymalnych ciśnienia roboczego do 300 barów (4,300 PSI), co czyni go odpowiednim do wymagających zastosowań wysokiego ciśnienia, w których niezawodność i wytrzymałość są kluczowe.
Podwójne tryby działania:Ma dwa tryby działania w celu spełnienia różnych wymagań przepływu.Tryb działania bezpośredniego jest idealny dla małych otworów w zakresie od DN1 do DN5 i działa skutecznie od ciśnienia różniczkowego zerowegoW przypadku większych otworów, rozciągających się od DN10 do DN25, tryb sterowania tłokowym zapewnia skuteczną kontrolę.
2/2 Funkcja normalnie zamknięta:Wyposażony w mechanizm powrotu sprężyny, zawór pozostaje zamknięty po wyłączeniu energii.
Karoseria ze stali nierdzewnej 304:Wykonane z stali nierdzewnej SS304 oferuje doskonałą odporność na korozję i utrzymuje integralność konstrukcyjną w długotrwałej eksploatacji, nawet w trudnych warunkach środowiskowych.
Materiał uszczelnienia z PTFE:Wysokiej wydajności uszczelki PTFE zapewniają wyjątkową szczelność, wyższą odporność chemiczną i stabilność termiczną, zapewniając niezawodną wydajność uszczelniającą w różnych zastosowaniach.
Szeroki zakres otworów:Dostępne rozmiary otworów wahają się od 1 mm do 25 mm, przy czym wartości Cv wahają się od 0,04 do 11.0Ten szeroki zakres umożliwia precyzyjną kontrolę przepływu dostosowaną do różnych potrzeb zastosowań.
Szeroki zakres wielkości portu:Zawór jest oferowany w wielu rozmiarach portów, w tym 1/4 ", 3/8", 1/2 ", 3/4" i 1 ", zapewniając elastyczność integracji z różnymi konfiguracjami systemu.
Wielokrotne opcje napięcia:Zaprojektowany do kompatybilności z wieloma systemami sterowania, zawór obsługuje wejścia napięcia 12VDC, 24VDC, 24VAC, 110VAC i 220VAC (50/60Hz), co umożliwia wszechstronne środowiska instalacyjne.
Wysoka zdolność produkcyjna:Dzięki zdolności produkcyjnej 20 000 sztuk tygodniowo i do 100 000 sztuk miesięcznie dostawca zapewnia niezawodne i stałe dostawę, aby skutecznie spełniać zamówienia o dużej wielkości.
Parametry techniczne:
| napięcie |
12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Funkcja |
2 Droga zwykle zamknięta |
| Operacja |
Akcja bezpośrednia |
| Wielkość otworu |
1 mm |
| Ciśnienie pracy |
0 do 300 barów |
| Materiał nadwozia |
Stal nierdzewna 304 |
| Materiał pieczęci |
PTFE |
| Wielkość portu |
1/4" |
| Numer modelu |
Rozmiar otworu (mm) |
Wielkość portu (calo) |
CV |
Zakres ciśnienia roboczego (bar) |
| Zazwyczaj zamknięte |
Normalnie otwarte |
220VAC |
24VDC |
| SH-010ES |
1 |
1/4", 3/8" |
0.04 |
0-300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0.08 |
0-250 |
0-120 |
0-60 |
| SH-020ES |
2 |
0.15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0.2 |
0-110 |
0-45 |
0-20 |
| SH-030ES |
3 |
0.25 |
0-80 |
0-40 |
0-15 |
| SH-040ES |
4 |
0.6 |
0-40 |
0-15 |
0-5 |
| SH-050ES |
5 |
0.9 |
0-25 |
0-8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6-50 |
| SH-15ES |
15 |
1/2" |
4.7 |
| SH-20ES |
20 |
3/4" |
7 |
| SH-25ES |
25 |
1 " |
11 |
Zastosowanie:
Systemy hydrauliczne
Systemy hydrauliczne odgrywają kluczową rolę w zarządzaniu sterowaniem hydraulicznym wysokiego ciśnienia w różnych maszynach i urządzeniach przemysłowych.Systemy te zapewniają sprawne działanie poprzez precyzyjne sterowanie ruchem i siłą płynów pod ciśnieniem.
Systemy pneumatyczne
Systemy pneumatyczne są niezbędne do sterowania powietrzem i gazem pod wysokim ciśnieniem, szczególnie w procesach automatyzacji i liniach produkcyjnych.Zapewniają niezawodne zasilanie i sterowanie dla szerokiego zakresu zastosowań przemysłowych.
Odcinanie strumieniem wody
Wytwarzanie strumieniowe wody wykorzystuje mechanizmy sterowania ON/OFF w celu regulowania przepływu wody pod wysokim ciśnieniem.oferuje precyzję i wydajność bez wykorzystania ciepła.
Przemysł naftowy i gazowy
Sektor naftowy i gazowy opiera się na zaawansowanej kontroli płynów i gazów pod wysokim ciśnieniem na etapach wydobycia, przetwarzania i dystrybucji.Skuteczne zarządzanie jest tutaj niezbędne dla bezpieczeństwa i optymalizacji procesów.
Przetwarzanie chemiczne
W zakładach chemicznych kluczowe znaczenie ma kontrolowanie płynów korozyjnych i wysokiego ciśnienia.
Badania i pomiary
Systemy sterowania wysokim ciśnieniem są integralną częścią urządzeń do testowania ciśnienia i urządzeń kalibracyjnych.
Urządzenia przemysłowe
W obrębie maszyn produkcyjnych i przetwórczych sterowanie płynami wysokiego ciśnienia ma zasadnicze znaczenie dla pracy urządzeń przemysłowych.i bezpieczeństwa w różnych procesach.
Laboratoria badawcze
Laboratoria badawcze stosują precyzyjną kontrolę płynów w eksperymentach pod wysokim ciśnieniem.Takie dokładne kontrolowanie jest konieczne do przeprowadzenia dokładnych eksperymentów naukowych i rozwoju technologicznego.
Wsparcie i usługi:
Nasze zawory magnetyczne pneumatyczne są zaprojektowane tak, by zapewniały niezawodną i wydajną pracę w różnych zastosowaniach przemysłowych.Nasz zespół ekspertów jest dostępny, aby pomóc z przewodnictwem instalacji, rozwiązywanie problemów i wskazówki dotyczące konserwacji w celu zapewnienia optymalnej pracy.
Zapewniamy kompleksowe usługi, w tym pomoc w wyborze produktu, doradztwo w zakresie integracji systemów i niestandardowe rozwiązania dostosowane do Państwa specyficznych wymagań.w tym arkusze danych, schematy okablowania i podręczniki obsługi są dostępne, aby pomóc zrozumieć cechy i możliwości zaworu.
Ponadto oferujemy sesje szkoleniowe i warsztaty w celu zwiększenia wiedzy i umiejętności Twojego zespołu w zakresie obsługi i konserwacji zawórów magnetycznych pneumatycznych.Naszym zaangażowaniem jest zapewnienie sprawnego przebiegu operacji z minimalnym czasem przestoju poprzez proaktywne wsparcie i obsługę..
Jeśli chodzi o gwarancję i usługi naprawcze, przestrzegamy rygorystycznych standardów jakości, aby szybko przywrócić zawory do najlepszego stanu.Regularne aktualizacje i ulepszenia produktów są przekazywane, aby informować Państwa o najnowszych osiągnięciach i najlepszych praktykach.
Opakowanie i wysyłka:
Opakowanie i wysyłka wyrobu dla zaworu magnetycznego
Każdy zawór magnetyczny pneumatyczny jest starannie pakowany, aby zapewnić maksymalną ochronę podczas transportu.Następnie umieszcza się go w solidnym, na zamówienie kartonowa skrzynka zapewniająca dodatkowe amortyzację i stabilność.
W przypadku zamówień hurtowych wiele jednostek jest bezpiecznie umieszczanych w większym kartonie z rozdzielnikami w celu uniknięcia ruchu i potencjalnego uderzenia między poszczególnymi zaworami.Wszystkie stosowane materiały opakowaniowe są przyjazne dla środowiska i spełniają międzynarodowe normy w zakresie wysyłki.
Opcje wysyłki obejmują ekspresowy przewóz lotniczy, przewóz morski i standardowe usługi kurierskie, w zależności od wymagań klienta i miejsca przeznaczenia.,informacje o produkcie oraz szczegóły śledzenia w celu zapewnienia bezpiecznej i terminowej dostawy.
Przed wysyłką wszystkie produkty są poddawane ostatecznej kontroli jakości, aby potwierdzić prawidłowe opakowanie i funkcjonalność zaworu.gotowe do natychmiastowej instalacji i użycia.
