Opis produktu:
2.1 Budowa i działanie zaworu
Zawór ten jest modelem normalnie zamkniętym 2/2 ze zintegrowanym wbudowanym pilotem i bezsprężynową zintegrowaną konstrukcją membrany. Został specjalnie zaprojektowany jako kątowy zawór impulsowy, przeznaczony wyłącznie do zastosowań związanych z czyszczeniem odpylaczy.
Zawór charakteryzuje się wyjątkowo szybkim otwieraniem i zamykaniem, zapewniając pulsacyjny przepływ powietrza pod wysokim ciśnieniem, aby zapewnić skuteczne czyszczenie worków. Jej montaż jest uniwersalny, pozwala na montaż pod dowolnym kątem. Zawór jest wyposażony w standardowe przyłącza gwintowane, natomiast złączki zaciskowe są dostępne jako akcesoria opcjonalne.
2.2 Ciśnienie robocze i medium
Zawór działa w zakresie różnicy ciśnień od 0,35 do 8,5 bar i wytrzymuje ciśnienie rozrywające do 10 bar. Jest kompatybilny z czystym sprężonym powietrzem i gazami obojętnymi.
Aby uzyskać optymalną wydajność, źródło powietrza musi być filtrowane za pomocą precyzyjnego filtra o średnicy co najmniej 40 mikronów, aby utrzymać czystość i zapobiec zanieczyszczeniu.
2.3 Zakres temperatur
Zawór nadaje się do temperatur otoczenia od -20℃ do +85℃. Średnia temperatura powietrza, którą obsługuje, mieści się w zakresie od -40 ℃ do + 85 ℃, z opcjonalną możliwością modernizacji w celu wytrzymywania temperatur do 120 ℃ dzięki zastosowaniu membrany z fluorogumy FKM.
Dodatkowo dostępna jest dostosowana do potrzeb wersja niskotemperaturowa, która działa efektywnie do -40℃.
2.4 Materiały konstrukcyjne
Korpus zaworu wykonany jest z odlewanego ciśnieniowo stopu aluminium, dzięki czemu jest lekki i odporny na rdzę. Standardowa membrana jest wykonana z termoplastycznego elastomeru TPE, z możliwością ulepszenia do fluorokauczuku FKM w celu zwiększenia odporności na wysokie temperatury.
Elementy wewnętrzne, takie jak sprężyny i zwory, są wykonane ze stali nierdzewnej 304. Obudowa cewki jest zalana żywicą epoksydową i posiada stopień izolacji klasy F, z ochroną IP65 przed kurzem i wodą.
Standardowe uszczelnienia są produkowane z NBR, z możliwością modernizacji do uszczelek FKM, aby dopasować je do środowisk, w których występują wysokie temperatury lub zanieczyszczenie olejem.

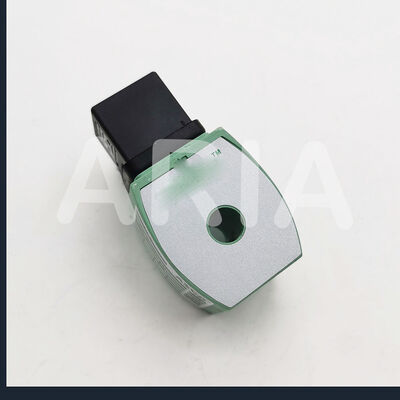

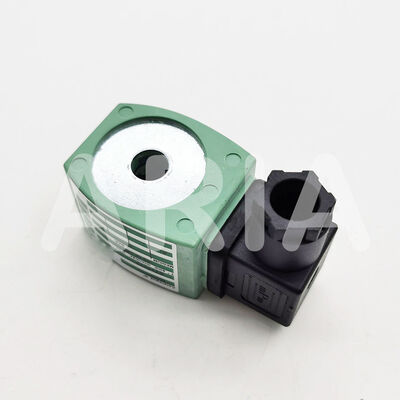

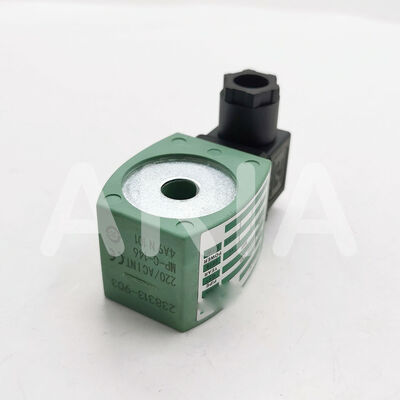

2.5 Ogólne parametry cewki
Cewka zaworu obsługuje standardowe napięcia 24 V DC i 220 V AC przy 50 Hz. Opcjonalne napięcia obejmują AC 24 V, 110 V i 230 V, co zapewnia elastyczność w przypadku różnych wymagań dotyczących zasilania.
Zużycie energii waha się od 8,1 W do 10,1 W, co odzwierciedla niskie zużycie energii. Izolacja cewki ma klasę F, co zapewnia niezawodną ochronę termiczną.
Przeciwwybuchowe modele NFG są kompatybilne z przeciwwybuchową głowicą elektromagnetyczną WSNF i posiadają stopień ochrony IP67 zapewniający maksymalną ochronę przed kurzem i wilgocią.
2.6 Uniwersalne zalety wydajności
Zawór ten wyposażony w zintegrowaną membranę bez sprężyny jest w stanie wytrzymać miliony cykli serwisowych, zapewniając wyjątkowo długą żywotność.
Technologia wysokoenergetycznego wtrysku impulsowego znacznie zwiększa skuteczność czyszczenia, jednocześnie zmniejszając zużycie sprężonego powietrza o około 15%.
Zawór posiada wbudowaną konstrukcję tłumiącą, która zapewnia cichą pracę oraz zapobiega przedostawaniu się kurzu do wnęki zaworu, utrzymując czystość wewnętrzną.
Uzyskał wiele certyfikatów, w tym CE, UL, CSA i RoHS. Warianty przeciwwybuchowe spełniają normy ATEX, zapewniając dotrzymanie rygorystycznych wymagań bezpieczeństwa i jakości.
Parametry techniczne:
| Typ mocowania |
Montaż panelowy |
| Uruchomienie zaworu |
Solenoid |
| Napięcia |
12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Temperatura pracy |
-10 ℃ ~ + 60 ℃ |
| Aplikacja |
Wielobranżowy |
| Znamionowa sprężarka |
25MPa |
| Ciśnienie robocze |
0,15 do 0,8 MPa (21 do 114 psi) |
| Ciśnienie szczytowe |
450 barów |
| Kaliber |
1/2 |
| Metoda instalacji |
Instalacja płyt i rurek |
Aplikacje:
Impulsowy zawór elektromagnetyczny ASCO serii 353 to wysoce niezawodne i wydajne rozwiązanie przeznaczone do różnych zastosowań przemysłowych. Znany ze swojej solidnej konstrukcji i precyzyjnego działania, zawór ten idealnie nadaje się do scenariuszy wymagających dokładnej kontroli przepływu płynu lub gazu. Konstrukcja zaworu impulsowego w wykonaniu przeciwwybuchowym zapewnia bezpieczeństwo i trwałość w środowiskach niebezpiecznych, dzięki czemu nadaje się do zastosowań w takich branżach, jak przetwórstwo chemiczne, ropa i gaz oraz górnictwo. Konfiguracja zaworu impulsowego pod kątem prostym pozwala na kompaktową instalację, oszczędzając cenne miejsce w panelach sterowania i konfiguracjach maszyn.
Zawory elektromagnetyczne ASCO posiadają certyfikat CE, gwarantujący zgodność z rygorystycznymi normami jakości i bezpieczeństwa. Dzięki szczytowemu ciśnieniu wynoszącemu 450 barów i zakresowi ciśnienia roboczego od 0,15 do 0,8 MPa (21 do 114 psi) zawory te są zaprojektowane tak, aby z łatwością radzić sobie z wymagającymi warunkami ciśnieniowymi. Uruchamianie zaworu elektromagnetycznego zapewnia szybki i precyzyjny czas reakcji, niezbędny w zautomatyzowanych systemach w zakładach produkcyjnych, zakładach uzdatniania wody i pneumatycznych systemach sterowania.
Dzięki konstrukcji do montażu panelowego, instalacja i konserwacja impulsowego zaworu elektromagnetycznego ASCO serii 353 jest prosta, co ułatwia bezproblemową integrację z istniejącym sprzętem. W branżach wymagających pulsacyjnych mechanizmów czyszczących, takich jak odpylacze i systemy filtrów, ten zawór będzie szczególnie przydatny. Jego zabezpieczenie przeciwwybuchowe ma kluczowe znaczenie w zastosowaniach w środowiskach z łatwopalnymi gazami lub pyłami, zapewniając bezpieczeństwo operacyjne bez uszczerbku dla wydajności.
Przy minimalnej wielkości zamówienia wynoszącej zaledwie 1 jednostkę i możliwościach dostaw wynoszących 5000 sztuk miesięcznie, ASCO realizuje zarówno projekty na małą skalę, jak i duże wymagania przemysłowe. Dostawa jest szybka, a czas realizacji wynosi 1-7 dni roboczych po dokonaniu płatności. Klienci mogą negocjować ceny, aby dopasować je do swoich wymagań budżetowych, a warunki płatności są elastyczne, obejmują opcje T/T, Western Union i Paypal.
Każdy zawór elektromagnetyczny ASCO jest bezpiecznie pakowany w kartony lub zgodnie ze specyfikacją klienta, chroniąc produkt podczas transportu. Roczna gwarancja dodatkowo zapewnia spokój ducha w zakresie jakości i niezawodności produktu. Niezależnie od tego, czy potrzebujesz impulsowego zaworu elektromagnetycznego serii 353 do impulsowego czyszczenia strumieniowego odpylacza, przeciwwybuchowego zaworu impulsowego do stref niebezpiecznych, czy też kątowego zaworu impulsowego do kompaktowej integracji systemu, ASCO zapewnia niezrównaną wydajność i obsługę.
Pakowanie i wysyłka:
Zawór elektromagnetyczny ASCO jest starannie zapakowany, aby mieć pewność, że dotrze w idealnym stanie. Każdy zawór jest bezpiecznie umieszczony w specjalnie dopasowanej obudowie ochronnej, aby zapobiec uszkodzeniom podczas transportu. Materiały opakowaniowe dobiera się tak, aby zapewniały amortyzację i ochronę przed wilgocią, kurzem i uderzeniami.
Na czas wysyłki zawór elektromagnetyczny ASCO jest pakowany w solidne, oznakowane kartony, które spełniają międzynarodowe standardy wysyłkowe. Oferujemy różne opcje wysyłki, w tym usługi standardowe, przyspieszone i frachtowe, aby dostosować się do różnych potrzeb klientów. Informacje o śledzeniu są dostępne dla wszystkich przesyłek, aby zapewnić terminową i przejrzystą dostawę.
W przypadku wrażliwych lub wartościowych zaworów elektromagnetycznych dołączono specjalne instrukcje obsługi, mające na celu zachowanie integralności produktu przez cały proces wysyłki. Nasz zespół logistyczny współpracuje z zaufanymi przewoźnikami, aby zagwarantować bezpieczne i szybkie dostarczenie zamówienia na zawór elektromagnetyczny ASCO.
