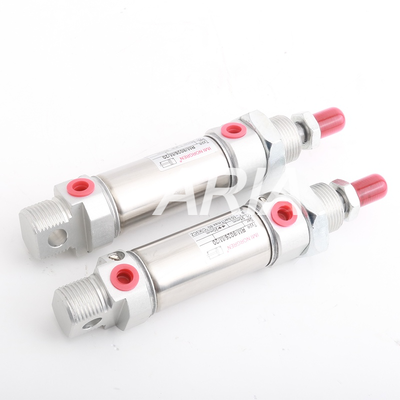

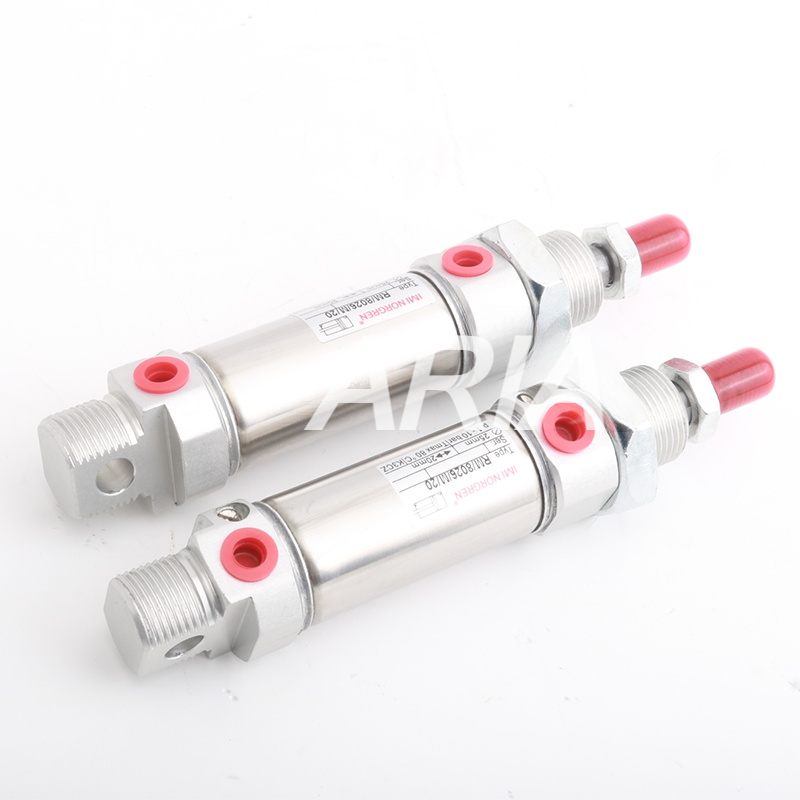

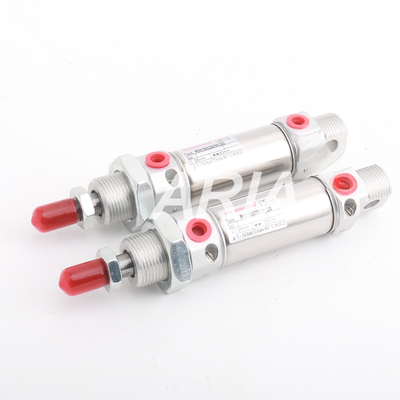

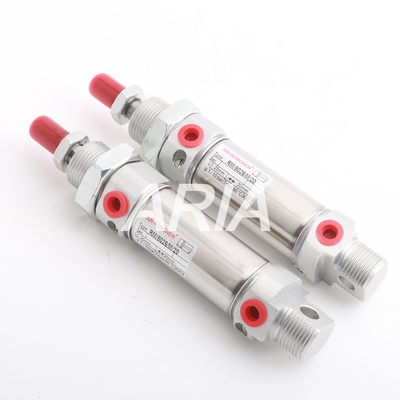

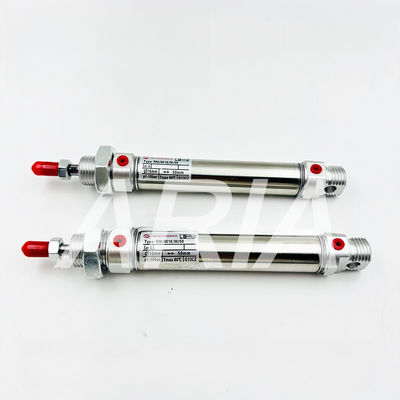

Name: IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Cylindr Średnica Φ 10 Jednostronnego działania ISO6432 Mini Cylindryczny Cylinder
Brand: YW DKE TRADING COMPANY
SKU: RA/802063/M/350
Availability: InStock

Dom Produkty Tłokowy cylinder pneumatyczny

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Cylindr Średnica Φ 10 Jednostronnego działania ISO6432 Mini Cylindryczny Cylinder

Szczegóły Produktu:

Nazwa handlowa:	NORGREN
Orzecznictwo:	CE
Model Number:	RA/802063/M/350

Zapłata:

Minimum Order Quantity:	1
Cena:	Zbywalny
Packaging Details:	Carton /As The Clients Require
Delivery Time:	1-7Work Days After Payment
Zasady płatności:	T/T, Western Union, PayPal
Supply Ability:	5000 Pieces/1Month

Kontakt

Szczegółowy opis produktu

Marka:	Imi Norgren	Standard:	ISO 15552
Szereg:	RA/802000	Działanie:	Standard podwójnego działania
Otwór cylindra:	63 mm	Typ:	Standardowy cylinder
Podkreślić:	ISO6432 Jednorazowy cylinder pneumatyczny , mini cylindryczny cylinder tłokowy , IMI Norgren Φ10 cylinder pneumatyczny

1. Nazewnictwo modeli (z rozróżnieniem dwóch typów)

RM/28010/XX: Wersja podstawowa bez tłoka magnetycznego; brak pierścienia magnetycznego, niekompatybilny z przełącznikami magnetycznymi
RM/28010/M/XX: Wersja z wbudowanym pierścieniem magnetycznym, kompatybilna z magnetycznymi wyłącznikami położenia

Seria 28000: Siłowniki jednostronnego działania z wewnętrzną sprężyną powrotną (różnią się od siłowników dwustronnego działania RM/8000)
10 = Rozmiar otworu Φ10 mm
Numer przyrostka: Skok standardowy (20/25/40/50/100/160 mm)

2. Parametry techniczne uniwersalnego rdzenia (identyczne dla wszystkich modeli)

2.1 Standard i działanie

Norma zgodności: Międzynarodowa norma ISO 6432 dotycząca małych cylindrów okrągłych
Tryb pracy: Jednostronnego działania (wysuwanie poprzez dopływ powietrza, automatyczne cofanie za pomocą wbudowanej sprężyny)
Poduszka: Stałe poduszki z poliuretanu PU na obu końcach; nieregulowana amortyzacja

2.2 Specyfikacje płynów eksploatacyjnych

Medium: Filtrowane, czyste sprężone powietrze, możliwa praca bez smarowania (zalecany filtr precyzyjny 5 μm)
Ciśnienie robocze: 2 ~ 10 barów
Ciśnienie rozrywające: 12 barów
Temperatura pracy: -10 ℃ ~ + 80 ℃; Wymagany dopływ suchego powietrza o temperaturze poniżej 2 ℃, aby zapobiec oblodzeniu
Gwint portu powietrza: gwint wewnętrzny M5
Specyfikacja tłoczyska: średnica tłoczyska Φ6mm, gwint przedni M4

2.3 Ogólne materiały konstrukcyjne (jednolite w całej serii)

Lufa: austenityczna stal nierdzewna, odporna na rdzę i korozję
Tłoczysko: austenityczna stal nierdzewna
Zaślepki końcowe: Czysty anodowany stop aluminium
Standardowe uszczelki: kauczuk nitrylowy NBR; opcjonalne uszczelki z fluorogumy do zastosowań wysokotemperaturowych
Poduszka i wycieraczka: poliuretan PU
Akcesoria standardowe: Przednia nakrętka mocująca, nakrętka zabezpieczająca tłoczysko

2.4 Cechy konstrukcyjne

Dwuwarstwowe, wytrzymałe zaślepki końcowe, odporne na uderzenia i pęknięcia
Zintegrowany tylny gwint montażowy z pojedynczym występem, nie wymaga dodatkowego wspornika
Uszczelnienia typu Z o niskim współczynniku tarcia zapewniają płynną pracę przy wysokich/niskich prędkościach i dłuższą żywotność
Kompaktowy, okrągły korpus ze stali nierdzewnej, idealny do ograniczonych przestrzeni instalacyjnych na sprzęcie
Wszystkie elementy stykowe ze stali nierdzewnej, odpowiednie do środowisk wilgotnych i lekko korozyjnych

3. Podział modelu według skoku

Różnią się jedynie długością skoku i konfiguracją pierścienia magnetycznego; wszystkie pozostałe parametry pozostają niezmienne

表格

Model	Typ tłoka	Standardowy skok	Różnica w zastosowaniu
RM/28010/20	Tłok niemagnetyczny	20mm	Proste oprawy o krótkim skoku, niewymagające wykrywania położenia
RM/28010/25	Tłok niemagnetyczny	25mm	Mechanizmy popychające i zaciskające materiał o krótkim skoku
RM/28010/40	Tłok niemagnetyczny	40mm	Średnie pozycjonowanie teleskopowe
RM/28010/50	Tłok niemagnetyczny	50mm	Ogólny standardowy model skoku
RM/28010/100	Tłok niemagnetyczny	100mm	Pchanie i zmiana biegów o długim skoku
RM/28010/160	Tłok niemagnetyczny	160 mm	Stacje teleskopowe o bardzo długim skoku
RM/28010/M/20	Wbudowany pierścień magnetyczny	20mm	Wymaga sprzężenia zwrotnego położenia za pośrednictwem przełączników magnetycznych
RM/28010/M/25	Wbudowany pierścień magnetyczny	25mm	Automatyczne wykrywanie sygnału pozycji stacji
RM/28010/M/40	Wbudowany pierścień magnetyczny	40mm	Automatyczny sygnał zwrotny skoku urządzenia
RM/28010/M/50	Wbudowany pierścień magnetyczny	50mm	Standardowy cylinder magnetyczny do automatyzacji
RM/28010/M/100	Wbudowany pierścień magnetyczny	100mm	Długi skok z wykrywaniem pozycji
RM/28010/M/160	Wbudowany pierścień magnetyczny	160 mm	Stacje o bardzo długim skoku ze sprzężeniem zwrotnym sygnału

4. Teoretyczna siła wyjściowa (standardowy dopływ powietrza 6 barów, średnica otworu Φ10)

Siła wysuwania: 47,1 N (siła wyjściowa, gdy powietrze wypycha tłok)
Wycofanie opiera się na wewnętrznej sprężynie; brak siły uciągu (charakterystyka cylindrów jednostronnego działania)

5. Obowiązujące branże

Automatyka elektroniczna, małe oprzyrządowanie, maszyny pakujące, sprzęt dozujący, transport żywności, urządzenia medyczne, przepychanie i pozycjonowanie lekkich materiałów

6. Opcjonalne aktualizacje i akcesoria

Przełączniki magnetyczne: Kompatybilne tylko z modelami z przyrostkiem /M, pasują do kontaktronów serii QM
Ulepszenie uszczelnienia: Uszczelki z fluorogumy z przyrostkiem /V do środowisk o wysokiej temperaturze i zanieczyszczonych olejem
Akcesoria montażowe: Kołnierze, czopy pośrednie, wsporniki tylne i inne elementy montażowe zgodne ze standardem ISO
