Opis produktu:

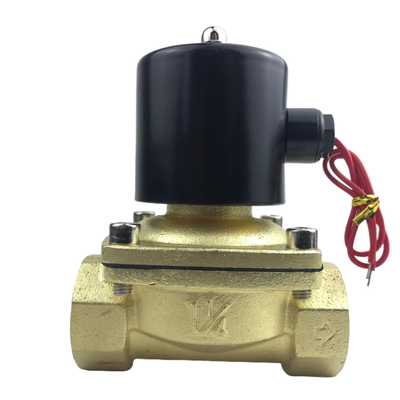

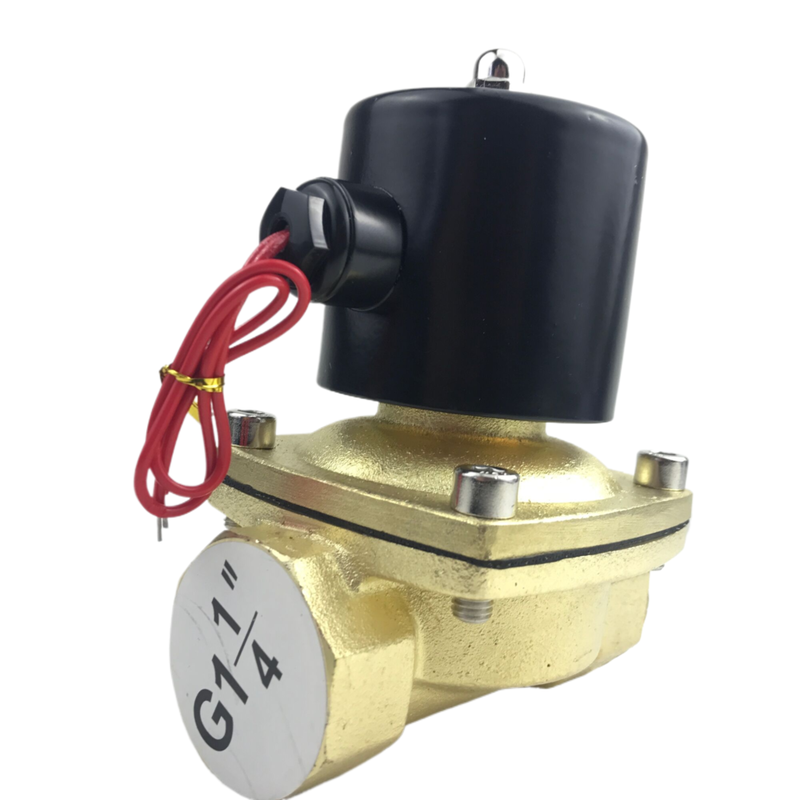

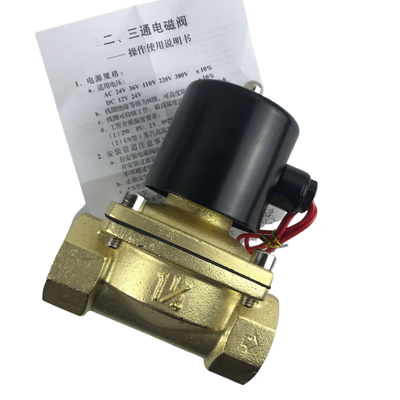

Seria 2W, obejmująca podserie 2W UD i 2W UW, to wysokowydajny zawór elektromagnetyczny 2/2-drogowego działania o działaniu bezpośrednim. Został fachowo zaprojektowany, aby zapewnić niezawodne sterowanie włączaniem/wyłączaniem różnych płynów, takich jak woda, powietrze, olej, gaz i paliwo. Podseria UD obsługuje standardowe rozmiary portów od G3/8” do G1‑1/4”, natomiast podseria UW jest przeznaczona do większych portów od G1‑1/4” do G2”, dzięki czemu nadaje się do zastosowań o dużym przepływie.
Zawór ten został zaprojektowany z myślą o wszechstronności i posiada konstrukcję membrany o działaniu bezpośrednim, która umożliwia pracę od ciśnienia zerowego (0 barów). Taka konstrukcja eliminuje konieczność stosowania minimalnej różnicy ciśnień, zapewniając natychmiastową reakcję zaworu i jego niezawodne działanie nawet w systemach niskociśnieniowych lub zasilanych grawitacyjnie.
Seria 2W jest dostępna zarówno w konfiguracji normalnie zamkniętej (NC), jak i normalnie otwartej (NO), co pozwala na dostosowanie do konkretnych potrzeb systemu. Korpus zaworu może być wykonany z kutego mosiądzu (2W) lub stali nierdzewnej (2S), przy czym oferowane są różne materiały uszczelnień, w tym NBR w standardzie, a także EPDM i FKM (Viton), aby obsługiwać różne typy mediów i zakresy temperatur.
Dodatkowo seria obsługuje standardowe opcje napięcia, takie jak DC24V, AC110V, AC220V i AC380V. Na żądanie można również dostarczyć napięcia niestandardowe, aby spełnić unikalne wymagania operacyjne.
Cechy:
Start zerowego ciśnienia
Konstrukcja o działaniu bezpośrednim pozwala na niezawodną pracę urządzenia już od ciśnienia 0 bar. Ta cecha sprawia, że idealnie nadaje się do stosowania w środowiskach niskociśnieniowych i systemach zasilanych grawitacyjnie.
Wysoka wydajność przepływu
Seria UW oferuje rozmiary kryz w zakresie od 16 mm do 50 mm, z wartościami Cv od 4,8 do 48. Zapewnia to utrzymanie wydajnej pracy systemu przy różnych wymaganiach dotyczących przepływu.
Trwała konstrukcja
Wykonane z kutego mosiądzu (2W) lub precyzyjnie odlewanej stali nierdzewnej (2S), jednostki te zapewniają doskonałą odporność na korozję i zapewniają długotrwałą trwałość w wymagających warunkach.
Wiele opcji uszczelnienia
Modele standardowe wyposażone są w uszczelki NBR, które skutecznie działają w zakresie temperatur od -5°C do +80°C. Do zastosowań wymagających wyższej odporności temperaturowej lub kompatybilności chemicznej dostępne są również uszczelki EPDM i FKM (Viton).
Elastyczne konfiguracje
Produkt jest oferowany zarówno w konfiguracji normalnie zamkniętej (NC), jak i normalnie otwartej (NO), co pozwala spełnić różnorodne wymagania operacyjne.
Wszechstronne opcje napięcia
Kompatybilne z wieloma napięciami AC i DC, w tym 24 V DC, 110 V AC, 220 V AC i 380 V AC, z tolerancją ± 10%, urządzenie można łatwo zintegrować z różnymi systemami elektrycznymi.
Szeroki zakres rozmiarów portów
Opcje połączeń gwintowanych obejmują od G3/8” do G2”, oferując wszechstronność w celu dostosowania do różnych konfiguracji rurociągów.
Szeroka kompatybilność z mediami
Produkt ten nadaje się do różnych mediów, w tym powietrza, wody, oleju (o lepkości do 20 CST), a także gazu i paliw, zapewniając szerokie zastosowanie.
Szeroki zakres temperatur
Niezawodnie działa w temperaturach mediów w zakresie od -5°C do +80°C, dzięki czemu można go dostosować do różnych warunków środowiskowych.
Kompaktowa i solidna konstrukcja
Dzięki niewielkim rozmiarom w połączeniu z wytrzymałą konstrukcją urządzenie jest łatwe w instalacji i zbudowane z myślą o długiej żywotności.
Konfigurowalne opcje
Na żądanie specjalne napięcia i dostosowane specyfikacje mogą być dostarczone bezpośrednio z fabryki, aby spełnić specyficzne potrzeby aplikacji.
Parametry techniczne:
| Rozmiary portów |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Rozmiary otworów |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Ciśnienie robocze |
0–0,5 MPa |
| Materiał uszczelnienia |
NBR, EPDM lub FKM (Viton) |
| Środek roboczy |
Powietrze, woda, olej, gaz, paliwo |
| Wzór ruchu |
Działające bezpośrednio |
| Temperatura |
-5°C do +80°C |
| Tolerancja napięcia |
±10% |
| Typ zaworu |
Normalnie zamknięty, normalnie otwarty |
| Materiał korpusu |
Mosiądz |
| Dane techniczne zaworu elektromagnetycznego |
| Model |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Środek roboczy |
Powietrze, woda, olej, gaz, paliwo |
| Wzór ruchu |
Typ napędu bezpośredniego |
| Typ |
Typ normalnego zamknięcia；Normalny typ otwarty |
| Otwór natężenia przepływu/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Wartość CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Otwór złącza rury |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G 2" |
| Operacja Lepkość płynu |
20 CST(Poniżej) |
| Ciśnienie robocze |
Woda:0～0,5 MPa；Powietrze:0～0,7 MPa；Olej:0～0,5 MPa；Gaz:0～0,7 MPa |
| Maks. Odporność na ciśnienie |
1,05 MPa |
| Zakres temperatury roboczej |
-5 ~ + 80 ℃ |
| Zakres napięcia |
±10% |
| Materiał Ciała |
2W:Mosiądz；2S:Stal nierdzewna |
| Materiał uszczelki olejowej |
NBR, EPDM lub VITON |
Aplikacje:
Wszechstronna seria 2W została zaprojektowana, aby sprostać wymaganiom różnorodnych zastosowań związanych ze sterowaniem włączaniem/wyłączaniem w wielu gałęziach przemysłu. Jego możliwości adaptacyjne sprawiają, że jest to doskonały wybór dla wielu różnych systemów sterowania.
W dziedzinie uzdatniania i zarządzania wodą seria 2W idealnie nadaje się do sterowania systemami nawadniającymi, zarządzania zaopatrzeniem w wodę, oczyszczania ścieków i wydajnej obsługi urządzeń dozujących.
W automatyce przemysłowej seria ta zapewnia niezawodną kontrolę powietrza, wody, oleju i gazu w układach pneumatycznych, liniach produkcyjnych i ogólnym zarządzaniu procesami, zapewniając płynne i spójne działanie.
Sektor HVAC i chłodnictwa czerpie korzyści z serii 2W poprzez jej zastosowanie w systemach grzewczych, wentylacyjnych, klimatyzacyjnych, a także obiegach chłodniczych, przyczyniając się do optymalizacji regulacji temperatury.
Zastosowania w rolnictwie i środowisku obejmują precyzyjne nawadnianie, systemy opryskiwania i różne urządzenia ochrony środowiska, gdzie dokładna kontrola płynów ma kluczowe znaczenie dla wydajności i zrównoważonego rozwoju.
Jeśli chodzi o ogólną kontrolę płynów, ta seria oferuje skuteczne rozwiązania do odcinania, opróżniania i kontroli przepływu wody, powietrza, gazu i lekkiego oleju o lepkości do 20 CST, zaspokajając różnorodne potrzeby w zakresie obsługi płynów.
Aplikacja Fuel and Gas Systems polega na kontrolowaniu gazów i paliw w systemach spalania i jednostkach palnikowych, zwiększając bezpieczeństwo i efektywność wykorzystania energii.
Zastosowania maszyn przemysłowych obejmują sterowanie płynami w maszynach pakujących, sprężarkach i układach hydraulicznych, co pozwala na precyzyjne wspieranie różnorodnych procesów przemysłowych.
Wreszcie, seria 2W doskonale nadaje się również do systemów próżniowych, zapewniając doskonałą wydajność w warunkach niskiego ciśnienia i próżni dzięki możliwości rozruchu przy zerowym ciśnieniu.
Wsparcie i usługi:
Nasz pneumatyczny zawór elektromagnetyczny został zaprojektowany w celu zapewnienia niezawodnej i wydajnej pracy w różnych zastosowaniach przemysłowych. Aby uzyskać pomoc techniczną, upewnij się, że masz gotowy numer modelu produktu i specyfikacje, aby ułatwić szybką i dokładną reakcję.
Oferujemy kompleksowe usługi, w tym wskazówki dotyczące instalacji, pomoc w rozwiązywaniu problemów, wskazówki dotyczące konserwacji i informacje o częściach zamiennych, aby zmaksymalizować żywotność i funkcjonalność zaworu elektromagnetycznego.
Nasz zespół wsparcia technicznego jest przygotowany do pomocy w integracji systemu, połączeniach elektrycznych i kompatybilności pneumatycznej, aby zapewnić optymalną pracę w Twojej konfiguracji.
Szczegółowe instrukcje produktów, schematy okablowania i pliki CAD można znaleźć w naszej oficjalnej dokumentacji dostępnej na naszej stronie internetowej.
Zalecamy regularną kontrolę i czyszczenie zaworu, aby zapobiec zanieczyszczeniu i zapewnić stałą wydajność. W przypadku nieprawidłowego działania sprawdź typowe problemy, takie jak awaria cewki, zablokowane porty lub niespójność ciśnienia.
Dostępne są części zamienne i zestawy modernizacyjne, dzięki którym pneumatyczny zawór elektromagnetyczny będzie działał z maksymalną wydajnością. Nasz zespół wsparcia może doradzić w sprawie właściwych komponentów i procedur instalacji.
Zależy nam na zapewnieniu szybkiego i kompetentnego wsparcia, aby sprostać wszelkim wyzwaniom technicznym i zapewnić pełną satysfakcję z naszego produktu z pneumatycznym zaworem elektromagnetycznym.
Pakowanie i wysyłka:
Opakowanie produktu:Pneumatyczny zawór elektromagnetyczny jest starannie zapakowany, aby zapewnić maksymalną ochronę podczas transportu. Każdy zawór jest umieszczony w antystatycznej torbie, aby zapobiec przedostawaniu się wilgoci i kurzu, a następnie bezpiecznie przymocowany do niestandardowej wkładki piankowej, aby uniknąć ruchu i uszkodzenia. Wkładka piankowa jest umieszczona w wytrzymałym pudełku z tektury falistej, na którym znajdują się szczegółowe informacje o produkcie, instrukcje obsługi i kody kreskowe ułatwiające identyfikację. W przypadku zamówień hurtowych, wiele jednostek pakowanych jest we wzmocnione kartony z dodatkową wyściółką zabezpieczającą przed uderzeniami.
Wysyłka:Oferujemy niezawodne opcje wysyłki, aby bezpiecznie dostarczyć pneumatyczny zawór elektromagnetyczny do miejsca docelowego. Wszystkie paczki są wysyłane za pośrednictwem zaufanych przewoźników z dostępną usługą śledzenia. Metody wysyłki obejmują standardowy transport lądowy, ekspresowy fracht lotniczy i wysyłkę międzynarodową. Do każdej przesyłki dołączona jest szczegółowa dokumentacja obejmująca list przewozowy i fakturę. Oferujemy również opcje ubezpieczenia obejmującego produkt podczas transportu, co zapewnia większy spokój ducha.
