Opis produktu:

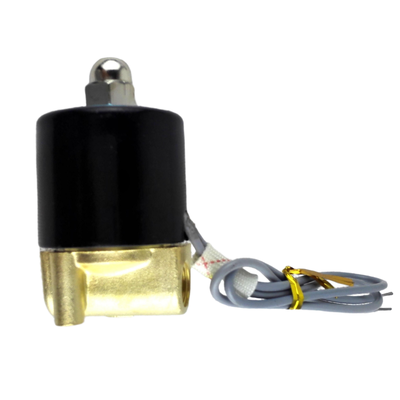

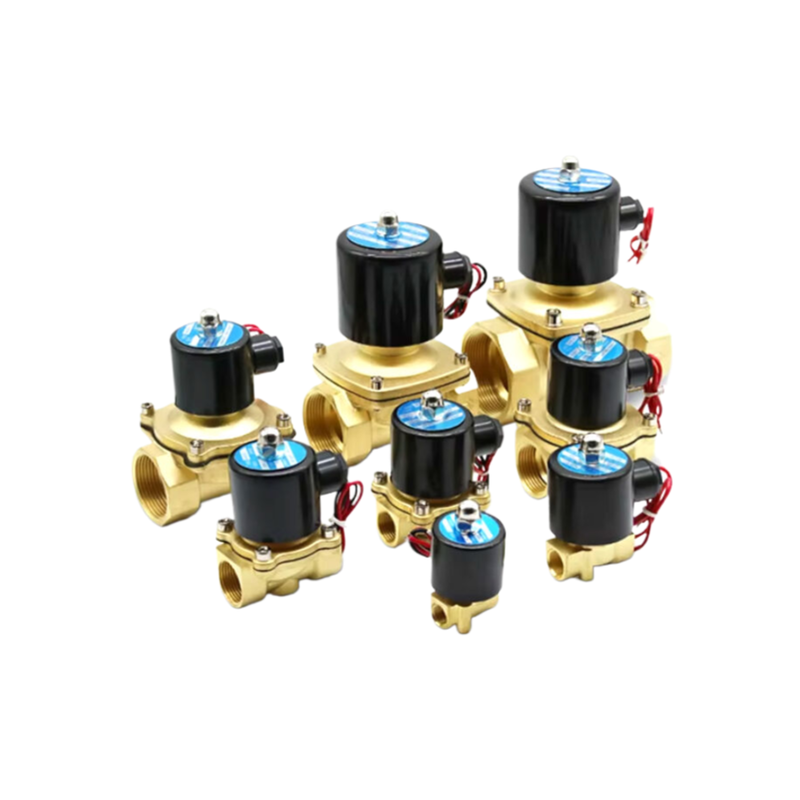

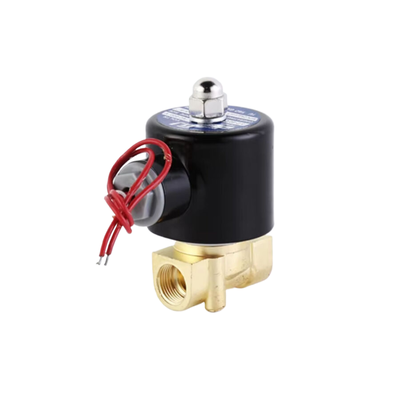

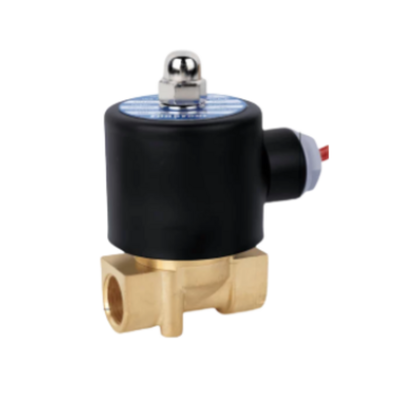

Seria 2W, obejmująca podserie 2W UD i 2W UW, to wysokowydajny zawór elektromagnetyczny 2/2-drogowego działania o działaniu bezpośrednim. Został specjalnie zaprojektowany, aby zapewnić niezawodne sterowanie włączaniem/wyłączaniem różnych mediów, takich jak woda, powietrze, olej, gaz i paliwo. Podseria UD obsługuje standardowe rozmiary portów od G3/8” do G1‑1/4”, natomiast podseria UW jest przeznaczona do większych otworów od G1‑1/4” do G2” w celu obsługi zastosowań o wysokim przepływie.
Zawór ten został zbudowany z myślą o wszechstronności. Zawiera mechanizm membranowy bezpośredniego działania, który umożliwia pracę rozpoczynającą się od ciśnienia zerowego (0 barów), eliminując w ten sposób konieczność stosowania minimalnej różnicy ciśnień. Ta funkcja gwarantuje szybką reakcję i stałą wydajność nawet w systemach pracujących pod niskim ciśnieniem lub w warunkach zasilania grawitacyjnego.
Seria 2W oferuje konfiguracje zarówno w trybie normalnie zamkniętym (NC), jak i normalnie otwartym (NO), umożliwiając dostosowanie do konkretnych wymagań systemu. Korpusy zaworów są dostępne w wykonaniu z kutego mosiądzu dla wersji 2W lub ze stali nierdzewnej dla wersji 2S. Dodatkowo dostępne są materiały uszczelniające, takie jak NBR (standard), EPDM i FKM (Viton), które są przystosowane do pracy z różnymi typami mediów i zakresami temperatur. Zawory obsługują standardowe napięcia, w tym DC24V, AC110V, AC220V i AC380V, z opcją niestandardowych napięć na żądanie.
Cechy:
Start zerowego ciśnienia
Konstrukcja o działaniu bezpośrednim zapewnia niezawodne działanie już od ciśnienia 0 barów, co czyni ten produkt idealnym rozwiązaniem dla systemów pracujących pod niskim ciśnieniem lub wykorzystujących przepływ grawitacyjny.
Wysoka wydajność przepływu
Seria UW oferuje rozmiary kryz w zakresie od 16 mm do 50 mm, z wartościami Cv od 4,8 do 48. Ten zakres gwarantuje wydajne działanie dla różnych wymagań systemowych.
Trwała konstrukcja
Wykonany z kutego mosiądzu (2W) lub precyzyjnie odlewanej stali nierdzewnej (2S), produkt zapewnia doskonałą odporność na korozję i długotrwałą trwałość.
Wiele opcji uszczelnienia
Standardowe uszczelki wykonane są z NBR przystosowanego do temperatur od -5°C do +80°C. Do zastosowań wymagających wyższych temperatur lub szczególnej kompatybilności chemicznej dostępne są również uszczelki EPDM i FKM (Viton).
Elastyczne konfiguracje
Produkt jest dostępny w konfiguracji normalnie zamkniętej (NC) i normalnie otwartej (NO), aby spełnić różne potrzeby operacyjne.
Wszechstronne opcje napięcia
Kompatybilny z szeregiem napięć AC i DC, w tym DC 24 V, AC 110 V, AC 220 V i AC 380 V, z tolerancją ± 10%.
Szeroki zakres rozmiarów portów
Dostępne są połączenia gwintowe od G3/8" do G2", umożliwiające integrację z różnymi systemami rurociągów.
Szeroka kompatybilność z mediami
Nadaje się do stosowania z powietrzem, wodą, olejem (do 20 CST), a także gazem i paliwem.
Szeroki zakres temperatur
Produkt działa niezawodnie w zakresie temperatur mediów od -5°C do +80°C.
Kompaktowa i solidna konstrukcja
Dzięki kompaktowym rozmiarom i wytrzymałej konstrukcji produkt jest łatwy w montażu i zaprojektowany z myślą o długiej żywotności.
Konfigurowalne opcje
Specjalne napięcia i specyfikacje mogą być dostarczone na żądanie bezpośrednio z fabryki, co pozwala na dostosowanie do konkretnych potrzeb.
Parametry techniczne:
| Temperatura |
-5°C do +80°C |
| Rozmiary otworów |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Środek roboczy |
Powietrze, woda, olej, gaz, paliwo |
| Wzór ruchu |
Działające bezpośrednio |
| Tolerancja napięcia |
±10% |
| Rozmiary portów |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Typ zaworu |
Normalnie zamknięty, normalnie otwarty |
| Materiał uszczelnienia |
NBR, EPDM lub FKM (Viton) |
| Materiał korpusu |
Mosiądz |
| Ciśnienie robocze |
0–0,5 MPa |
Ten pneumatyczny zawór elektromagnetyczny nadaje się jako zawór powietrza, zawór wody i zawór oleju lekkiego, zapewniając niezawodne działanie w różnych zastosowaniach.
| Dane techniczne zaworu elektromagnetycznego |
| Specyfikacja |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Środek roboczy |
Powietrze, woda, olej, gaz, paliwo |
| Wzór ruchu |
Typ napędu bezpośredniego |
| Typ |
Normalnie zamknięty typ; Normalny typ otwarty |
| Otwór natężenia przepływu (mm) |
2.5 |
4 |
1.2 |
2 |
| Wartość CV |
0,23 |
0,6 |
0,05 |
0,15 |
| Otwór złącza rury |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Operacja Lepkość płynu |
Poniżej 20 CST |
| Ciśnienie robocze |
0 ~ 0,7 MPa |
0 ~ 2,0 MPa |
| Maks. Odporność na ciśnienie |
1,0 MPa |
3,5 MPa |
| Zakres temperatury roboczej |
-5 ~ + 80 ℃ |
| Zakres napięcia |
±10% |
| Materiał Ciała |
2W: Mosiądz; 2S: stal nierdzewna |
| Materiał uszczelki olejowej |
NBR, EPDM lub VITON |
Aplikacje:
Wszechstronna seria 2W została zaprojektowana z myślą o szerokim spektrum zastosowań związanych ze sterowaniem włączaniem/wyłączaniem w różnych gałęziach przemysłu. Jego możliwości adaptacyjne sprawiają, że jest to idealny wybór dla wielu potrzeb operacyjnych.
W dziedzinie uzdatniania i zarządzania wodą seria 2W doskonale nadaje się do systemów nawadniających, zarządzania kontrolami zaopatrzenia w wodę, procesami oczyszczania ścieków i sprzętem dozującym. Zapewnia to skuteczną i niezawodną kontrolę w krytycznych zastosowaniach związanych z wodą.
Jeśli chodzi o automatykę przemysłową, seria ta przoduje w sterowaniu powietrzem, wodą, olejem i gazem w układach pneumatycznych, liniach produkcyjnych i ramach kontroli procesów, oferując precyzyjne i trwałe działanie.
Sektor HVAC i chłodnictwa również korzysta z serii 2W, która obsługuje systemy ogrzewania, wentylacji, klimatyzacji, a także różne obwody chłodzenia, zwiększając wydajność i niezawodność systemu.
Do zastosowań rolniczych i środowiskowych produkt umożliwia precyzyjne nawadnianie, skuteczne systemy opryskiwania i sprzęt dedykowany ochronie środowiska, zapewniając optymalną pracę na tych wrażliwych polach.
Ogólne sterowanie płynami to kolejny znaczący obszar zastosowań, w którym seria 2W zarządza odcięciem, opróżnianiem i regulacją przepływu wody, powietrza, gazu i lekkiego oleju o lepkości do 20 CST, demonstrując swoje wszechstronne możliwości w zakresie obsługi płynów.
Systemy paliwowe i gazowe również wykorzystują tę serię do kontrolowania gazu i paliwa w układach spalania, a także w zastosowaniach z palnikami, zapewniając bezpieczną i stałą pracę.
Zastosowania w maszynach przemysłowych, takie jak maszyny pakujące, sprężarki i układy hydrauliczne, wykorzystują serię 2W do niezawodnego włączania i wyłączania sterowania płynem, przyczyniając się do niezawodnej wydajności maszyny.
Wreszcie seria 2W doskonale nadaje się do systemów próżniowych ze względu na możliwość rozruchu przy zerowym ciśnieniu, dzięki czemu jest skuteczna zarówno w środowiskach niskociśnieniowych, jak i próżniowych.
Wsparcie i usługi:
Nasz pneumatyczny zawór elektromagnetyczny został zaprojektowany w celu zapewnienia niezawodnej i wydajnej pracy w różnych zastosowaniach przemysłowych. Aby uzyskać pomoc techniczną, upewnij się, że masz numer modelu, specyfikacje i szczegóły problemu przygotowane, gdy będziesz szukać pomocy.
Zapewniamy kompleksowe instrukcje rozwiązywania problemów i szczegółowe instrukcje obsługi, które pomogą Ci skutecznie zainstalować, obsługiwać i konserwować pneumatyczny zawór elektromagnetyczny. Typowe tematy wsparcia obejmują procedury instalacji zaworów, wytyczne dotyczące połączeń elektrycznych, ustawienia ciśnienia i rozwiązywanie typowych usterek.
Nasze usługi obejmują naprawę i wymianę wadliwych komponentów, pomoc w kalibracji oraz porady dotyczące optymalizacji wydajności zaworu dla konkretnego zastosowania. Oferujemy również sesje szkoleniowe i konsultacje techniczne, które pomogą zmaksymalizować wydajność i trwałość systemów pneumatycznych.
Szczegółowe specyfikacje produktu, aktualizacje oprogramowania sprzętowego i informacje o kompatybilności można znaleźć w oficjalnej dokumentacji dołączonej do produktu lub dostępnej na naszej stronie internetowej.
Zalecamy regularne kontrole konserwacyjne, aby zapewnić optymalną funkcjonalność i zapobiec nieoczekiwanym przestojom. Wskazówki dotyczące konserwacji obejmują kontrolę uszczelek i cewek, czyszczenie portów zaworów i weryfikację połączeń elektrycznych.
Nasz zespół wsparcia technicznego dokłada wszelkich starań, aby zapewnić szybkie i skuteczne rozwiązania, aby zapewnić płynne działanie pneumatycznego zaworu elektromagnetycznego i spełnienie wymagań operacyjnych.
