Opis produktu:

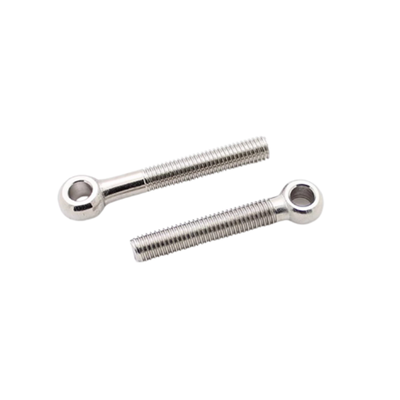

Śruba z oczkiem, czasami określana jako śruba z oczkiem rybim lub śruba z przegubem czynnym, to wysoce elastyczne łączniki sprzętowe zaprojektowane w celu zapewnienia bezpiecznych i elastycznych połączeń. Element złączny charakteryzuje się precyzyjnie obrobionym okrągłym oczkiem umieszczonym na jednym końcu, natomiast na drugim końcu znajduje się trzpień, który może być całkowicie lub częściowo gwintowany.
Wykonane z wytrzymałych materiałów, takich jak stal nierdzewna 304 lub stal węglowa (Q235), śruba oczkowa zapewnia wyjątkową odporność na korozję i trwałość. Został zaprojektowany tak, aby działał niezawodnie w trudnych warunkach. Proces produkcyjny jest ściśle zgodny z chińską normą krajową GB/T 798-1988, a także niemiecką normą przemysłową DIN 444, gwarantując dokładne wymiary i precyzję gwintu.
Dostępna w szerokiej gamie rozmiarów, śruba ta obejmuje średnice gwintów od M6 do M64, dzięki czemu nadaje się do szerokiej gamy zastosowań. Jego wszechstronna konstrukcja sprawia, że jest on szczególnie idealny, gdy wymagany jest punkt obrotu, regulowany kąt lub niezawodny punkt podnoszenia.
Dzięki prostej konstrukcji umożliwiającej szybkie łączenie i rozłączanie, śruba oczkowa jest niezbędnym elementem zarówno w zastosowaniach przemysłowych, jak i zastosowaniach ogólnego przeznaczenia.
Cechy:
Opcje materiałów premium:Produkty te są wykonane z wysokiej jakości materiałów, w tym stali nierdzewnej 304 (A2), która zapewnia doskonałą odporność na rdzę i korozję. Alternatywnie, stal węglowa (Q235) jest oferowana z różnymi obróbkami powierzchni, takimi jak tlenek czarny lub cynkowanie ogniowe, co zwiększa jej trwałość i żywotność.
Wysoka wytrzymałość:Elementy te, kute z mocnych i wytrzymałych materiałów, charakteryzują się doskonałą wytrzymałością na rozciąganie i długotrwałą trwałością. Gatunki wytrzymałości stali węglowej są dostępne w klasach 4,8, 8,8 i 10,9, natomiast opcje stali nierdzewnej są dostępne w klasie A2-70, co zapewnia niezawodne działanie w wymagających warunkach.
Inżynieria precyzyjna:Produkty te, wyprodukowane zgodnie z rygorystycznymi normami GB798 i DIN444, charakteryzują się gładką kulistą powierzchnią i starannie wykonanymi, precyzyjnymi gwintami, zapewniającymi optymalne dopasowanie i funkcjonalność.
Wszechstronne opcje gwintowania:Aby sprostać różnorodnym potrzebom w zakresie mocowania, elementy te są dostępne zarówno w modelach z pełnym, jak i częściowym gwintem, zapewniając elastyczność w różnych zastosowaniach.
Wszechstronny projekt:Okrągła konstrukcja oczka umożliwia łatwe mocowanie do sworzni, łańcuchów lub lin, ułatwiając elastyczny obrót i regulację kąta w celu dostosowania do różnych zastosowań.
Parametry techniczne:
| Wykończenie powierzchni |
Jasne, gładkie, z minimalnymi zadziorami |
| Standard |
GB/T 798-1988, DIN 444 |
| Skok wątku |
Standard |
| Tworzywo |
Stal nierdzewna 304, stal węglowa |
| Długość nominalna |
50 mm do 300 mm |
| Średnica gwintu |
M6, M8, M10, M12, M16, M20 Do M30 |
| pon |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 maks |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk maks |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| ok min |
10.9 |
12.9 |
16.9 |
18,7 |
23,7 |
30.4 |
38,4 |
43,4 |
48,4 |
53.1 |
| s maks |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| min |
7,52 |
8,52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds maks |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Aplikacje:
Maszyny Przemysłowe
Komponenty te są niezbędne w sprzęcie mechanicznym, w którym części muszą być łączone z elastycznością częstej regulacji kąta lub łatwym demontażem. Ich konstrukcja ułatwia płynną pracę i konserwację w różnych zastosowaniach maszyn przemysłowych.
Zawór i rurociąg
Znajdują szerokie zastosowanie w układach obejmujących zawory niskotemperaturowe i wysokociśnieniowe oraz rurociągi ciśnieniowe. Ponadto komponenty te stanowią integralną część systemów inżynierii płynów, zapewniając niezawodne i bezpieczne połączenia w wymagających warunkach.
Podnoszenie i olinowanie
W połączeniu z odpowiednimi zawiesiami lub hakami części te działają jako niezawodne punkty podnoszenia podczas podnoszenia i olinowania. Ich wytrzymałość i niezawodność sprawiają, że są one niezbędne do bezpiecznego zarządzania ładunkami podczas operacji podnoszenia.
Motoryzacja i transport
W sektorze motoryzacyjnym komponenty te wykorzystuje się w układach zawieszenia i połączeniach podwozia. Powszechnie stosowane są także przy montażu rowerów składanych i dziecięcych, zapewniając trwałe i regulowane przeguby.
Walne Zgromadzenie
Te wszechstronne komponenty doskonale nadają się do montażu mebli, takich jak regulowane wsporniki, sprzętu zewnętrznego, takiego jak mocowania namiotów i sprzęt do ćwiczeń, a także różnych narzędzi metalowych. Ich zdolność adaptacji sprawia, że nadają się do szerokiego zakresu ogólnych celów montażowych.
Wsparcie i usługi:
Nasze pneumatyczne łączniki rurowe zostały zaprojektowane w celu zapewnienia niezawodnych i wydajnych połączeń w układach pneumatycznych. Aby uzyskać pomoc techniczną, należy upewnić się, że wszystkie elementy osprzętu zostały zamontowane zgodnie z określonymi wytycznymi, aby zachować integralność i wydajność systemu.
Przed instalacją zalecamy sprawdzenie kompatybilności z istniejącymi komponentami pneumatycznymi. Właściwa konserwacja i okresowe przeglądy armatury pozwolą zapobiec wyciekom i zapewnić długoletnią eksploatację.
Jeśli napotkasz jakiekolwiek problemy lub będziesz potrzebować pomocy przy wyborze produktu, instalacji lub rozwiązywaniu problemów, nasz zespół wsparcia technicznego jest gotowy pomóc Ci zoptymalizować układ pneumatyczny.
Oferujemy również szereg usług, w tym niestandardowe rozwiązania montażowe, konsultacje w zakresie projektowania systemu i wsparcie na miejscu, aby spełnić Twoje specyficzne potrzeby aplikacyjne.
Szczegółowe instrukcje dotyczące produktów, instrukcje instalacji i instrukcje konserwacji można znaleźć w dokumentacji dołączonej do armatury lub odwiedzić naszą oficjalną stronę internetową.
Pakowanie i wysyłka:
Nasze pneumatyczne łączniki rurowe są starannie pakowane, aby zapewnić maksymalną ochronę podczas transportu. Każde okucie jest indywidualnie pakowane w materiał ochronny, aby zapobiec zadrapaniom i uszkodzeniom. Następnie są bezpiecznie umieszczane w solidnych, oznakowanych pudełkach zaprojektowanych tak, aby wytrzymać naprężenia związane z transportem.
W przypadku większych zamówień okucia są umieszczane w niestandardowych wkładkach piankowych lub podzielonych na przegródki tacach, aby zachować ich integralność i zapobiec przemieszczaniu się wewnątrz opakowania. Wszystkie opakowania są zapieczętowane taśmą zabezpieczającą przed manipulacją, co gwarantuje bezpieczeństwo produktu.
Oferujemy niezawodne opcje wysyłki na całym świecie, z możliwością śledzenia wszystkich przesyłek. Nasi partnerzy logistyczni zapewniają terminową dostawę, a przy wysyłkach międzynarodowych zapewniamy pomoc w zakresie dokumentacji celnej.
Po otrzymaniu zamówienia sprawdź opakowanie pod kątem oznak uszkodzeń i natychmiast zgłoś wszelkie problemy, aby ułatwić szybkie rozwiązanie.
