Opis produktu:

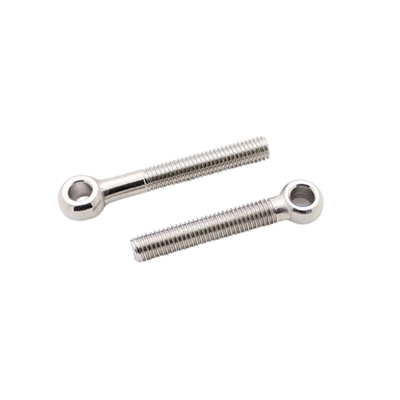

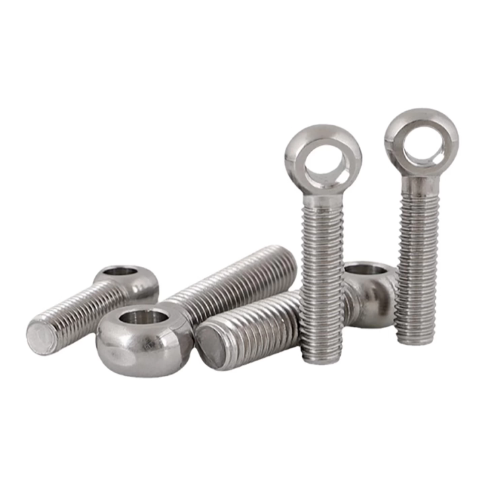

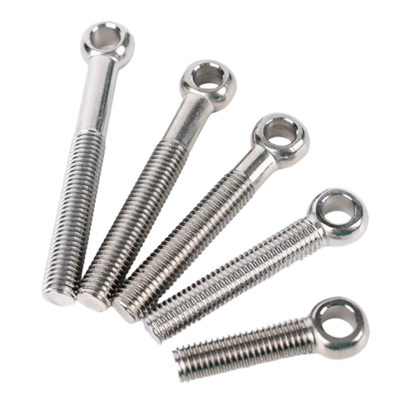

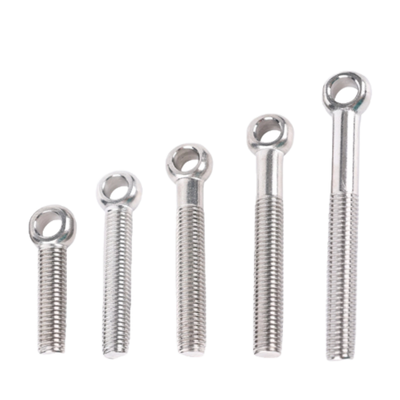

Śruba z oczkiem, powszechnie określana jako śruba z oczkiem rybim lub śruba z przegubem czynnym, to wysoce elastyczne łączniki sprzętowe zaprojektowane z myślą o bezpiecznych i elastycznych połączeniach. Jeden koniec tej śruby ma precyzyjnie obrobione okrągłe oczko, natomiast drugi koniec jest wyposażony w całkowicie lub częściowo gwintowany trzpień.
Wykonana z wytrzymałych materiałów, takich jak stal nierdzewna 304 lub stal węglowa (Q235), śruba ta zapewnia wyjątkową odporność na korozję i długotrwałą trwałość. Został zaprojektowany tak, aby zapewnić niezawodną wydajność nawet w najbardziej wymagających środowiskach. Proces produkcyjny jest ściśle zgodny z GB/T 798-1988 (chińska norma krajowa) i DIN 444 (niemiecka norma przemysłowa), aby zagwarantować dokładne wymiary i precyzyjne gwintowanie.
Dostępna w szerokiej gamie rozmiarów, ze średnicami gwintów od M6 do M64, ta śruba oczkowa może spełnić różne wymagania projektowe. Służy jako doskonałe rozwiązanie do zastosowań wymagających punktu obrotu, regulowanych kątów lub niezawodnej kotwicy do podnoszenia.
Jego przemyślana konstrukcja umożliwia szybkie mocowanie i odłączanie, dzięki czemu śruba oczkowa jest kluczowym elementem zarówno w zastosowaniach przemysłowych, jak i do zastosowań ogólnych.
Cechy:
Opcje materiałów premium
Produkt ten jest oferowany w dwóch wersjach materiałowych wysokiej jakości. Jedną z opcji jest stal nierdzewna 304 (A2), która zapewnia wyjątkową odporność na rdzę i korozję. Alternatywnie dostępna jest stal węglowa (Q235) wzmocniona obróbką powierzchniową, taką jak czarny tlenek lub cynkowanie ogniowe, aby poprawić jej trwałość i żywotność.
Konstrukcja o wysokiej wytrzymałości
Wykonany z trwałych materiałów w procesie kucia, produkt może pochwalić się imponującą wytrzymałością na rozciąganie i trwałą wydajnością. W przypadku wariantów ze stali węglowej dostępne są klasy wytrzymałości 4,8, 8,8 i 10,9, natomiast opcja ze stali nierdzewnej obejmuje gatunek A2-70.
Inżynieria Precyzyjna
Wyprodukowany zgodnie z rygorystycznymi normami GB798 i DIN444, przedmiot ten charakteryzuje się gładką kulistą powierzchnią w połączeniu z precyzyjnymi gwintami, co zapewnia niezawodne i dokładne możliwości mocowania.
Wszechstronne opcje gwintowania
Aby sprostać różnorodnym potrzebom w zakresie mocowania, produkt jest dostępny zarówno w wersji z pełnym, jak i częściowym gwintem. Ta wszechstronność pozwala użytkownikom wybrać najbardziej odpowiednią konfigurację dla ich konkretnych zastosowań.
Adaptowalne cechy konstrukcyjne
Okrągła konstrukcja oczka umożliwia połączenie ze sworzniami, łańcuchami lub linami, ułatwiając elastyczny obrót i regulację kąta. Ta zdolność adaptacji sprawia, że produkt nadaje się do szerokiego zakresu zastosowań wymagających dynamicznego ruchu i bezpiecznego mocowania.
Parametry techniczne:
| Wykończenie powierzchni |
Jasne, gładkie, z minimalnymi zadziorami |
| Skok wątku |
Standard |
| Średnica gwintu |
M6, M8, M10, M12, M16, M20 Do M30 |
| Standard |
GB/T 798-1988, DIN 444 |
| Długość nominalna |
60 mm do 200 mm |
| Tworzywo |
Stal nierdzewna 304, stal węglowa |
| pon |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 maks |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk maks |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| ok min |
10.9 |
12.9 |
16.9 |
18,7 |
23,7 |
30.4 |
38,4 |
43,4 |
48,4 |
53.1 |
| s maks |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| min |
7,52 |
8,52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds maks |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Aplikacje:
Maszyny Przemysłowe
Elementy te są niezbędne w sprzęcie mechanicznym, gdzie istnieje potrzeba częstej regulacji kąta lub możliwości demontażu części. Zapewniają elastyczne połączenia, które zwiększają funkcjonalność maszyn przemysłowych.
Zawór i rurociąg
Znajdują szerokie zastosowanie w układach obsługujących zawory niskotemperaturowe, wysokociśnieniowe, a także rurociągi ciśnieniowe. Ponadto odgrywają kluczową rolę w różnych zastosowaniach inżynierii płynów, zapewniając niezawodne i bezpieczne połączenia.
Podnoszenie i olinowanie
W połączeniu z odpowiednimi zawiesiami lub hakami elementy te działają jak niezawodne punkty podnoszenia. Dzięki temu są nieocenione podczas operacji podnoszenia i olinowania, przyczyniając się do bezpieczeństwa i wydajności na miejscu.
Motoryzacja i transport
W sektorze motoryzacyjnym są one powszechnie stosowane w układach zawieszenia i połączeniach podwozia. Ponadto odgrywają kluczową rolę w montażu rowerów składanych i przeznaczonych dla dzieci, podkreślając ich uniwersalność.
Walne Zgromadzenie
Komponenty te doskonale nadają się do produkcji mebli, np. regulowane wsporniki, a także są szeroko stosowane w obiektach zewnętrznych, takich jak mocowania namiotów i sprzęt do ćwiczeń. Dodatkowo pomagają w montażu różnych narzędzi sprzętowych.
Wsparcie i usługi:
Nasze pneumatyczne łączniki rurowe zostały zaprojektowane tak, aby zapewnić niezawodne i wydajne działanie w różnych zastosowaniach przemysłowych. Aby uzyskać pomoc techniczną, zapoznaj się z instrukcją produktu zawierającą szczegółowe instrukcje dotyczące instalacji i konserwacji. Upewnij się, że wszystkie złącza są zgodne ze specyfikacjami systemu, aby uniknąć wycieków i zapewnić optymalną pracę.
Oferujemy kompleksowe usługi, w tym pomoc w wyborze produktu, wskazówki dotyczące rozwiązywania problemów i pozyskiwanie części zamiennych do obsługi systemów pneumatycznych. Nasz zespół techniczny jest w stanie zapewnić fachowe doradztwo w zakresie projektowania systemu i pomóc w rozwiązywaniu wszelkich problemów związanych z armaturą.
Aby przedłużyć żywotność produktu i zachować integralność systemu, zaleca się regularne kontrole i właściwą konserwację pneumatycznych złączek rurowych. Należy upewnić się, że wszystkie połączenia są pewne i że złączki są używane w ramach określonych wartości znamionowych ciśnienia i temperatury.
Aby uzyskać szczegółową dokumentację techniczną, często zadawane pytania i wskazówki dotyczące rozwiązywania problemów, odwiedź nasze centrum zasobów online. Zależy nam na wspieraniu Twojej działalności za pomocą wysokiej jakości produktów i elastycznej obsługi.
Pakowanie i wysyłka:
Opakowanie produktu:Każda pneumatyczna złączka rurowa jest starannie pakowana, aby zapewnić maksymalną ochronę podczas transportu. Złączki są pojedynczo pakowane w ochronne plastikowe tuleje, aby zapobiec zarysowaniom i korozji. Następnie umieszcza się je w wytrzymałych, wysokiej jakości pudełkach kartonowych z materiałami amortyzującymi, które pochłaniają wstrząsy i wibracje. W przypadku zamówień hurtowych okucia są bezpiecznie pakowane w większe kartony z wyraźnymi etykietami ułatwiającymi identyfikację.
Wysyłka:Oferujemy niezawodne i wydajne opcje wysyłki, aby bezpiecznie i na czas dostarczyć pneumatyczne łączniki rurowe. Przesyłki realizowane są niezwłocznie po potwierdzeniu zamówienia. Zapewniamy informacje o śledzeniu wszystkich zamówień, co pozwala monitorować status dostawy. W zależności od lokalizacji i wymagań wysyłka może zostać zorganizowana drogą lądową, lotniczą lub morską. Nasi partnerzy logistyczni zapewniają ostrożną obsługę, aby zachować integralność okuć przez cały proces wysyłki.
