Opis produktu:

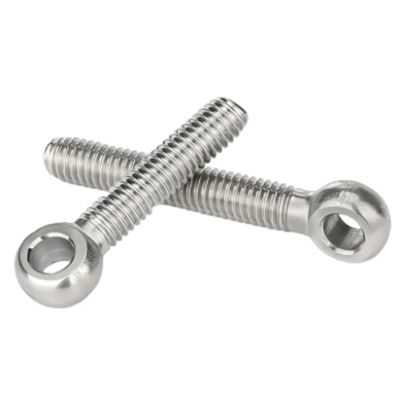

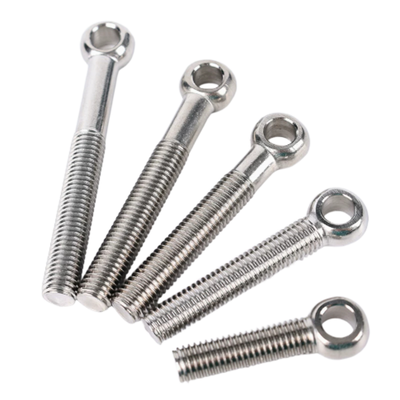

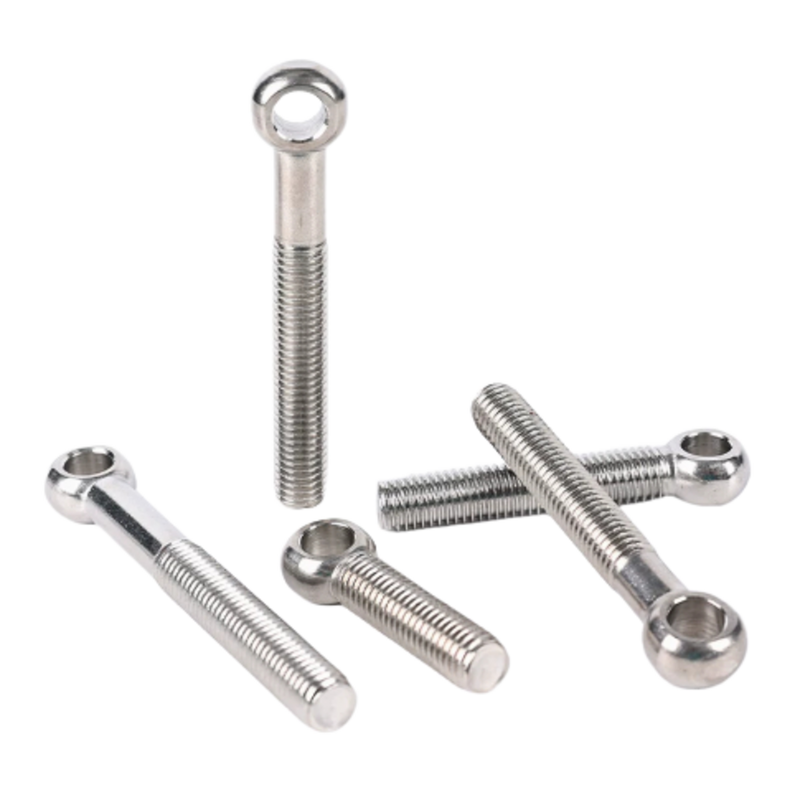

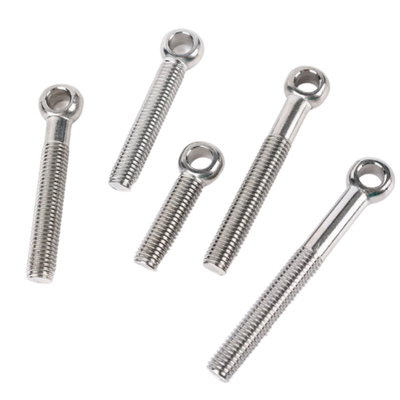

Śruba z oczkiem, czasami określana jako śruba z oczkiem rybim lub śruba z przegubem czynnym, to element mocujący o dużym stopniu możliwości adaptacji. Został specjalnie zaprojektowany, aby zapewnić elastyczne, ale bezpieczne połączenia. Jeden koniec śruby ma precyzyjnie obrobione okrągłe oczko, natomiast drugi koniec składa się z trzpienia, który może być całkowicie lub częściowo gwintowany.
Wykonana z trwałych materiałów o wysokiej wytrzymałości, takich jak stal nierdzewna 304 lub stal węglowa (Q235), śruba ta gwarantuje doskonałą odporność na korozję i długotrwałą wydajność, nawet w wymagających warunkach. Proces produkcyjny jest ściśle zgodny z ustalonymi normami, w tym GB/T 798-1988 (chińska norma krajowa) i DIN 444 (niemiecka norma przemysłowa). To przyleganie zapewnia, że śruba zachowuje dokładne wymiary i precyzyjny gwint.
Dostępne w szerokim spektrum rozmiarów, ze średnicami gwintów od M6 do M64, śruby oczkowe mogą sprostać różnorodnym wymaganiom projektowym. Jego konstrukcja sprawia, że szczególnie nadaje się do zastosowań wymagających niezawodnego punktu obrotu, regulowanego kąta lub bezpiecznego punktu podnoszenia. Dodatkowo łatwość łączenia i rozłączania sprawia, że jest to niezbędny element zarówno w zastosowaniach przemysłowych, jak i w zastosowaniach ogólnych.
Cechy:
Opcje materiałów premium
Nasze produkty są dostępne w wysokiej jakości stali nierdzewnej 304 (A2), która zapewnia doskonałą odporność na rdzę i korozję. Alternatywnie możesz wybrać stal węglową (Q235), która jest poddawana wykończeniom powierzchniowym, takim jak czarny tlenek lub cynkowanie ogniowe, aby poprawić jej trwałość i żywotność.
Wysoka wytrzymałość
Przedmioty te są kute z mocnych materiałów, co zapewnia doskonałą wytrzymałość na rozciąganie i długotrwałą wydajność. W przypadku wariantów ze stali węglowej dostępne są klasy wytrzymałości 4,8, 8,8 i 10,9, natomiast opcje ze stali nierdzewnej oferowane są w gatunku A2-70.
Inżynieria Precyzyjna
Elementy te, wyprodukowane zgodnie z rygorystycznymi normami GB798 i DIN444, mają gładką kulistą powierzchnię i gwinty wykonane z dużą precyzją, aby zagwarantować niezawodne mocowanie.
Wszechstronne opcje gwintowania
Aby sprostać różnym potrzebom w zakresie mocowania, produkty są dostępne zarówno w wersji z pełnym, jak i częściowym gwintem, co zapewnia elastyczność w różnych zastosowaniach.
Wszechstronny design
Okrągła konstrukcja oczka umożliwia łatwe połączenie ze sworzniami, łańcuchami lub linami, umożliwiając elastyczny obrót i regulację kąta w celu dostosowania do różnych scenariuszy użytkowania.
Parametry techniczne:
| Długość nominalna |
20 mm do 150 mm |
| Wykończenie powierzchni |
Jasne, gładkie, z minimalnymi zadziorami |
| Tworzywo |
Stal nierdzewna 304, stal węglowa |
| Skok wątku |
Standard |
| Średnica gwintu |
M6, M8, M10, M12, M16, M20 Do M30 |
| Standard |
GB/T 798-1988, DIN 444 |
| pon |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 maks |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk maks |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| ok min |
10.9 |
12.9 |
16.9 |
18,7 |
23,7 |
30.4 |
38,4 |
43,4 |
48,4 |
53.1 |
| s maks |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| min |
7,52 |
8,52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds maks |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Aplikacje:
Maszyny Przemysłowe
W dziedzinie maszyn przemysłowych komponenty te odgrywają kluczową rolę w łączeniu części, które wymagają częstej regulacji kąta lub łatwego demontażu. Są niezbędne w różnych urządzeniach mechanicznych, gdzie elastyczność i wydajność konserwacji są najważniejsze.
Zawór i rurociąg
Komponenty te znajdują szerokie zastosowanie w układach obejmujących zawory niskotemperaturowe i wysokociśnieniowe oraz rurociągi ciśnieniowe. Ponadto stanowią integralną część systemów inżynierii płynów, zapewniając niezawodne działanie w wymagających warunkach.
Podnoszenie i olinowanie
W połączeniu z odpowiednimi zawiesiami lub hakami służą jako niezawodne punkty podnoszenia podczas podnoszenia i olinowania. Ta niezawodność zapewnia bezpieczeństwo i wydajność podczas różnych operacji podnoszenia.
Motoryzacja i transport
W sektorze motoryzacyjnym i transportowym komponenty te są wykorzystywane w układach zawieszenia i połączeniach podwozia. Są również powszechnie stosowane w montażu rowerów składanych i rowerów dziecięcych, przyczyniając się do integralności konstrukcji i łatwości użytkowania.
Walne Zgromadzenie
Części te idealnie nadają się do ogólnych zastosowań montażowych, w tym do produkcji mebli, takich jak regulowane wsporniki. Ponadto są szeroko stosowane w obiektach zewnętrznych, takich jak mocowania namiotów i sprzętu do ćwiczeń, a także w montażu różnych narzędzi sprzętowych.
Wsparcie i usługi:
Nasze pneumatyczne łączniki rurowe zostały zaprojektowane w celu zapewnienia niezawodnych i wydajnych połączeń w różnych układach pneumatycznych. Aby uzyskać pomoc techniczną, upewnij się, że masz pod ręką numer modelu produktu i specyfikacje, aby uzyskać dokładną pomoc.
Oferujemy kompleksowe usługi, w tym wskazówki dotyczące instalacji, wskazówki dotyczące konserwacji, porady dotyczące rozwiązywania problemów i informacje o częściach zamiennych, aby pomóc Ci zmaksymalizować wydajność i żywotność złączek pneumatycznych.
Aby zapewnić optymalną pracę, należy zawsze używać złączy zgodnych z wymaganiami dotyczącymi ciśnienia i temperatury systemu oraz postępować zgodnie z zalecanymi praktykami instalacyjnymi.
Nasz zespół wsparcia technicznego dokłada wszelkich starań, aby szybko i skutecznie rozwiązywać wszelkie problemy, zapewniając minimalne przestoje w Twojej działalności.
Dodatkowo udostępniamy szczegółowe instrukcje obsługi produktów i arkusze danych, które pomogą Ci w zrozumieniu funkcji i właściwym użytkowaniu naszych pneumatycznych złączek rurowych.
Jeśli potrzebujesz niestandardowych rozwiązań lub masz specyficzne potrzeby w zakresie zastosowań, nasi eksperci są do Twojej dyspozycji, aby skonsultować się i polecić najlepsze opcje dopasowania dostosowane do Twoich wymagań.
Pakowanie i wysyłka:
Pakowanie i wysyłka produktów dla pneumatycznych złączek rurowych
Nasze pneumatyczne łączniki rurowe są starannie pakowane, aby mieć pewność, że dotrą na miejsce w idealnym stanie. Każde okucie jest indywidualnie pakowane lub umieszczane w ochronnych przegródkach w solidnych pudełkach, aby zapobiec uszkodzeniom podczas transportu. Materiały opakowaniowe dobiera się tak, aby zapewniały amortyzację i ochronę przed wilgocią, kurzem i uderzeniami.
W przypadku zamówień hurtowych okucia pakowane są w większe kartony lub skrzynie, bezpiecznie mocowane w celu uniknięcia przemieszczania się i potencjalnych uszkodzeń. Wszystkie paczki są wyraźnie oznaczone informacjami o produkcie, instrukcjami obsługi i szczegółami wysyłki, aby ułatwić płynną dostawę.
Oferujemy elastyczne opcje wysyłki, aby spełnić Twoje potrzeby, w tym wysyłkę standardową, przyspieszoną i frachtową. Nasi partnerzy logistyczni są niezawodni i doświadczeni w obsłudze produktów przemysłowych, zapewniając terminową i bezpieczną dostawę we wskazane miejsce.
Przed wysyłką każde zamówienie przechodzi dokładną kontrolę jakości w celu potwierdzenia, że zawiera właściwe pozycje i ilości. Informacje o śledzeniu są dostarczane po wysłaniu przesyłki, dzięki czemu możesz monitorować postęp dostawy.
W przypadku jakichkolwiek specjalnych wymagań dotyczących pakowania lub wysyłki, prosimy o kontakt z naszym zespołem obsługi klienta, a my z przyjemnością spełnimy Twoje potrzeby.
