Opis produktu:

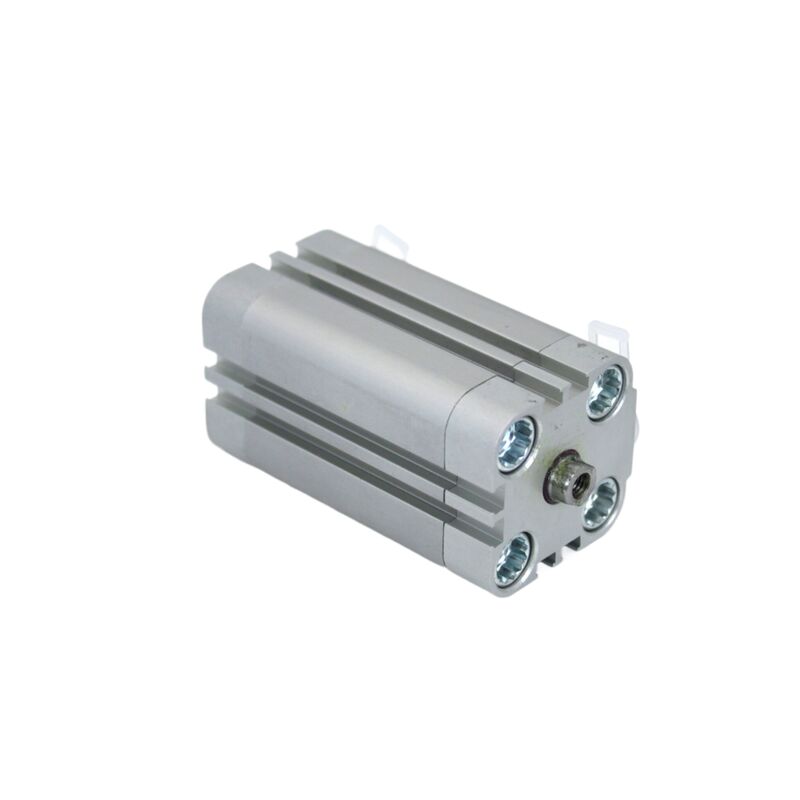

Festo ADVU-20 to kompaktowy cylinder pneumatyczny zaprojektowany z mechanizmem dwustronnego działania. Ma otwór o średnicy 20 mm i zawiera zintegrowany tłok magnetyczny, który pozwala na precyzyjne wykrywanie położenia podczas pracy.
Model ten wyposażony jest w elastyczne elementy amortyzujące w postaci pierścieni i płytek, umieszczone na obu końcach cylindra. Amortyzacja ta zaliczana jest do typu P, zapewniając płynne hamowanie i redukując siły uderzenia.
ADVU-20 jest dostępny ze standardowymi długościami skoku od 5 mm do 50 mm. Klienci mogą wybierać pomiędzy tłoczyskiem z gwintem wewnętrznym (-PA) lub opcją z gwintem zewnętrznym (-APA), w zależności od wymagań montażowych.
Dzięki zakresowi ciśnienia roboczego od 0,8 do 10 barów ten siłownik pneumatyczny doskonale nadaje się do scenariuszy automatyzacji, które wymagają kompaktowej konstrukcji i niezawodnego sprzężenia zwrotnego położenia.
Cechy:
Ultrakompaktowa konstrukcja
Siłownik ten charakteryzuje się ultrakompaktową konstrukcją i zajmuje o 50% mniej miejsca montażowego w porównaniu do cylindrów standardowych ISO 15552. Taka oszczędność miejsca sprawia, że jest to idealny wybór do zastosowań o ograniczonej przestrzeni, szczególnie w maszynach o ciasnym układzie.
Działanie dwustronne
Cylinder działa dwustronnie, dostarczając siłę napędową zarówno podczas ruchu do przodu, jak i do tyłu. Zapewnia to spójny i kontrolowany ruch dwukierunkowy odpowiedni do różnych zadań przemysłowych.
Zintegrowany tłok magnetyczny
Wyposażony w zintegrowany tłok magnetyczny, cylinder ten umożliwia bezdotykowe wykrywanie położenia za pomocą przełączników zbliżeniowych. Czujniki można łatwo zamontować lub wymienić bez konieczności dokonywania jakichkolwiek mechanicznych regulacji, co zwiększa wygodę obsługi.
Elastyczna amortyzacja (typ P)
Wyposażony w elastyczną amortyzację z elastycznymi pierścieniami i płytkami umieszczonymi na obu końcach, cylinder skutecznie redukuje energię uderzenia. Taka konstrukcja minimalizuje wibracje i hałas w położeniach końcowych, przyczyniając się do płynniejszej i cichszej pracy.
Solidne i odporne na korozję materiały
Zbudowany z lufy i zaślepek końcowych z kutego stopu aluminium, wraz z tłoczyskiem ze stali nierdzewnej o wysokiej stopie, cylinder zapewnia doskonałą trwałość. Wykorzystuje również uszczelnienia dynamiczne NBR i TPE-U (PU), zapewniające odporność na korozję na poziomie CRC 2, który jest odpowiedni dla środowisk przemysłowych.
Elastyczne opcje montażu
W lufie znajdują się otwory przelotowe oraz szeroka gama akcesoriów montażowych, pozwalających na uniwersalny montaż w dowolnej pozycji. Ta elastyczność pomaga dostosować się do różnorodnych wymagań aplikacji.
Dwie opcje gwintu tłoczyska
Użytkownicy mogą wybierać pomiędzy dwiema konfiguracjami gwintu tłoczyska: gwintem wewnętrznym (-PA) lub gwintem zewnętrznym (-APA). Wybór ten umożliwia kompatybilność z różnymi mocowaniami ładunku i spełnia różne wymagania aplikacji.
Parametry techniczne:
| Marka |
Festo |
| Szereg |
ADVU |
| Działanie |
Podwójne działanie |
| Nudziarz |
20 mm |
| Temperatura otoczenia |
-20 ... +80 °C |
| Ciśnienie robocze |
0,8 ... 10 barów |
| Opis |
Cylinder tłokowy pneumatyczny, cylinder z tłokiem magnetycznym, cylinder automatyczny |
Aplikacje:
Na zautomatyzowanych liniach montażowych zadania takie jak zaciskanie, pozycjonowanie, sortowanie, zatrzymywanie, wyrzucanie i manipulowanie przedmiotami są efektywnie zarządzane w ramach kompaktowych stanowisk produkcyjnych. Operacje te mają kluczowe znaczenie dla utrzymania szybkości i dokładności procesów produkcyjnych.
W maszynach pakujących i napełniających podzespoły, takie jak popychacze kartonów, siłowniki pras zgrzewających, przełączniki przenośników i sterowniki zaworów, działają płynnie nawet w ograniczonych przestrzeniach. Zapewnia to płynny przebieg procesu pakowania i niezawodną obsługę produktu.
Sektor produkcji elektroniki i półprzewodników opiera się na precyzyjnych mechanizmach typu pick-and-place, demontażu płytek PCB, montażu komponentów i dokładnym pozycjonowaniu sprzętu testującego. Funkcje te wymagają dużej precyzji, aby utrzymać standardy jakości i produktywności.
Urządzenia medyczne i automatyka laboratoryjna korzystają z płynnych i kontrolowanych systemów ruchu liniowego, które są niezbędne w narzędziach diagnostycznych, procedurach obsługi próbek i różnych zastosowaniach biotechnologicznych. Taka kontrola ruchu przyczynia się do bezpieczeństwa i efektywności procesów medycznych.
W maszynach drukarskich i tekstylnych krytyczne funkcje, takie jak pozycjonowanie papieru, aktywacja prasy tnącej, dociskanie przędzy i kontrola naprężenia, działają niezawodnie nawet w trudnych warunkach. Mechanizmy te zapewniają stałą wydajność i jakość produktu.
W robotycznych efektorach końcowych i chwytakach stosuje się kompaktowe napędy pneumatyczne, które umożliwiają współpracę robotów, jednostek typu pick-and-place i zautomatyzowanych systemów chwytania. Ta zwartość i wydajność wspierają wszechstronne i elastyczne rozwiązania automatyzacji.
Wsparcie i usługi:
Nasze tłokowe cylindry pneumatyczne zostały zaprojektowane tak, aby zapewniać niezawodne i wydajne działanie w szerokim zakresie zastosowań przemysłowych. W ramach wsparcia technicznego zapewniamy szczegółowe instrukcje instalacji, wskazówki dotyczące konserwacji i porady dotyczące rozwiązywania problemów, aby zapewnić optymalne działanie cylindra pneumatycznego.
Zalecamy regularną kontrolę cylindra pod kątem oznak zużycia, wycieków lub uszkodzeń. Właściwe smarowanie i wyosiowanie podczas instalacji zwiększy żywotność i wydajność produktu. W przypadku jakichkolwiek problemów operacyjnych, zapoznaj się z sekcją dotyczącą rozwiązywania problemów w instrukcji obsługi lub skontaktuj się z naszym zespołem pomocy technicznej w celu uzyskania fachowej pomocy.
Nasze usługi obejmują również rozwiązania dostosowane do konkretnych wymagań aplikacji, opcje napraw i renowacji oraz wsparcie na miejscu w zakresie instalacji i konserwacji. Zależy nam na zapewnieniu kompleksowego wsparcia w celu maksymalizacji wydajności i trwałości tłokowego cylindra pneumatycznego.
Pakowanie i wysyłka:
Opakowanie produktu:Cylinder pneumatyczny tłokowy jest starannie zapakowany, aby zapewnić maksymalną ochronę podczas transportu. Każdy cylinder jest owinięty antystatyczną folią bąbelkową i umieszczony w solidnym pudełku z tektury falistej. W opakowaniu znajdują się piankowe wstawki zapobiegające przemieszczaniu się i amortyzujące wstrząsy. Wszystkie komponenty i akcesoria są bezpiecznie zapakowane, aby uniknąć uszkodzeń. Pudełko zewnętrzne jest wyraźnie oznaczone szczegółami produktu, instrukcjami obsługi i informacjami o wysyłce, co ułatwia identyfikację.
Wysyłka:Oferujemy niezawodne opcje wysyłki, aby bezpiecznie i szybko dostarczyć cylinder pneumatyczny tłokowy do Twojej lokalizacji. Produkty są wysyłane za pośrednictwem zaufanych firm kurierskich z możliwością śledzenia przesyłki dla wszystkich zamówień. Czas wysyłki różni się w zależności od miejsca docelowego, ale zazwyczaj wynosi od 3 do 7 dni roboczych. Zapewniamy, że wszystkie paczki są zgodne z międzynarodowymi przepisami dotyczącymi transportu i są ubezpieczone przed utratą lub uszkodzeniem podczas transportu. Opcje przyspieszonej wysyłki są dostępne na życzenie.
