Opis produktu:

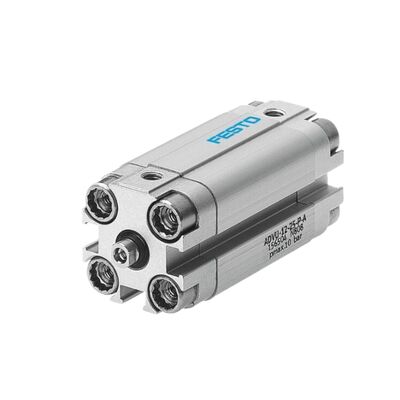

Festo ADVU-16 to kompaktowy siłownik pneumatyczny zaprojektowany z myślą o działaniu dwukierunkowym. Posiada otwór o średnicy 16 mm i zawiera zintegrowany tłok magnetyczny, który pozwala na dokładne wykrywanie położenia podczas pracy.
Cylinder ten jest wyposażony na obu końcach w elastyczne pierścienie amortyzujące, zwane amortyzacją typu P, zapewniające płynne i kontrolowane ruchy. Jest dostępny w standardowych długościach skoku od 5 mm do 40 mm, co pozwala dostosować się do różnych potrzeb zastosowań.
Użytkownicy mogą wybierać pomiędzy konfiguracjami tłoczysk z gwintem wewnętrznym (-PA) lub gwintem zewnętrznym (-APA), w zależności od wymagań instalacyjnych. ADVU-16 działa wydajnie w zakresie ciśnień od 1,0 do 10 barów.
Dzięki kompaktowej konstrukcji i niezawodnym funkcjom sprzężenia zwrotnego położenia Festo ADVU-16 jest idealnym rozwiązaniem do zadań automatyzacji, w których kluczowa jest oszczędność miejsca.
Cechy:
Ultrakompaktowa konstrukcja tego cylindra zapewnia do 50% redukcję przestrzeni montażowej w porównaniu do standardowych cylindrów ISO 15552. To sprawia, że jest to idealny wybór do zastosowań, w których przestrzeń jest ograniczona, a układy maszyn są ciasne.
Cylinder o podwójnym działaniu zapewnia siłę zarówno podczas ruchu do przodu, jak i do tyłu. Zapewnia to spójny i kontrolowany ruch dwukierunkowy, zwiększając precyzję i niezawodność sprzętu.
Zintegrowany tłok magnetyczny umożliwia bezkontaktowe wykrywanie położenia za pomocą przełączników zbliżeniowych. Czujniki te można łatwo zamontować lub wymienić bez konieczności dokonywania jakichkolwiek mechanicznych regulacji, co upraszcza konserwację i konfigurację.
Elastyczna amortyzacja (typu P) zawiera elastyczne pierścienie i płytki amortyzujące umieszczone na obu końcach cylindra. Taka konstrukcja skutecznie zmniejsza energię uderzenia, minimalizując wibracje i hałas, gdy tłok osiąga położenie końcowe.
Zbudowany z wytrzymałych i odpornych na korozję materiałów, cylinder zawiera tuleję i zaślepki końcowe z kutego stopu aluminium, tłoczysko ze stali nierdzewnej o wysokiej stopie oraz uszczelnienia dynamiczne wykonane z NBR i TPE-U (PU). Spełnia klasę odporności na korozję CRC 2, dzięki czemu nadaje się do wymagających środowisk przemysłowych.
Montaż jest bardzo uniwersalny dzięki otworom przelotowym umieszczonym na lufie w połączeniu z szeroką gamą akcesoriów montażowych. Ta elastyczność pozwala na montaż siłownika w praktycznie dowolnej pozycji, aby spełnić specyficzne wymagania aplikacji.
Dostępne są dwie opcje gwintowania tłoczyska: gwint wewnętrzny (-P-A) i gwint zewnętrzny (-A-P-A). Ten wybór umożliwia użytkownikom wybór najodpowiedniejszego typu gwintu, aby dostosować się do różnych zamocowań ładunków i potrzeb aplikacji.
Parametry techniczne:
| Ciśnienie robocze |
1,0 ... 10 barów |
| Marka |
Festo |
| Nudziarz |
16 mm |
| Działanie |
Podwójne działanie |
| Temperatura otoczenia |
-20 ... +80 °C |
| Szereg |
ADVU |
Aplikacje:
Na zautomatyzowanych liniach montażowych kompaktowe stanowiska produkcyjne korzystają z różnych funkcji, takich jak zaciskanie, pozycjonowanie, sortowanie, zatrzymywanie, wyrzucanie i obsługa detali. Operacje te są zoptymalizowane poprzez zastosowanie wydajnych siłowników, aby zapewnić płynną i niezawodną pracę.
Maszyny pakujące i napełniające wymagają precyzyjnej kontroli w ograniczonych przestrzeniach. Zadania takie jak przepychanie kartonów, uruchamianie pras zgrzewających, przełączanie przenośników i sterowanie zaworami są płynnie zarządzane, zwiększając produktywność i zachowując wymagania dotyczące kompaktowej konstrukcji.
Sektor produkcji elektroniki i półprzewodników w dużym stopniu opiera się na dokładnych operacjach pick-and-place, demontażu płytek PCB, montażu komponentów i precyzyjnym pozycjonowaniu sprzętu testującego. Siłowniki kompaktowe odgrywają kluczową rolę w osiągnięciu wymaganej precyzji i powtarzalności.
Systemy transportu materiałów i przenośniki wykorzystują obrotowe i zaciskowe cylindry zatyczkowe do zarządzania liniami przenośników, urządzeniami przełączającymi i mechanizmami dystrybucyjnymi. Komponenty te zapewniają skuteczną kontrolę przepływu i niezawodny transport towarów w warunkach przemysłowych.
W przemyśle motoryzacyjnym montaż komponentów, dostarczanie części i automatyzacja linii produkcyjnych wymagają niezawodnych i oszczędzających miejsce siłowników. Kompaktowe konstrukcje pomagają utrzymać wydajność i usprawnić procesy produkcyjne.
Urządzenia medyczne i automatyka laboratoryjna wymagają płynnego i kontrolowanego ruchu liniowego do różnych zastosowań, w tym sprzętu diagnostycznego, obsługi próbek i procesów biotechnologicznych. W takich środowiskach najważniejsza jest precyzja i niezawodność.
Efektory końcowe i chwytaki robotów korzystają z kompaktowych napędów pneumatycznych, które są niezbędne w robotach współpracujących, jednostkach typu pick-and-place i zautomatyzowanych systemach chwytania. Napędy te zwiększają elastyczność i wydajność w zastosowaniach robotycznych.
W maszynach drukarskich i tekstylnych zadania takie jak pozycjonowanie papieru, uruchamianie pras tnących, zaciskanie przędzy i kontrola naprężenia są wykonywane w wymagających warunkach. Kompaktowe siłowniki zapewniają spójne działanie i trwałość w trudnych warunkach.
Wsparcie i usługi:
Nasz produkt z tłokowym cylindrem pneumatycznym został zaprojektowany w celu zapewnienia niezawodnej i wydajnej pracy w różnych zastosowaniach przemysłowych. Aby zapewnić optymalne działanie, ważne jest przestrzeganie zalecanych wskazówek dotyczących instalacji, konserwacji i rozwiązywania problemów, zawartych w instrukcji obsługi.
Podczas montażu sprawdź, czy cylinder jest bezpiecznie zamontowany i prawidłowo ustawiony, aby uniknąć nadmiernych naprężeń na tłoczysku i uszczelkach. Użyj odpowiednich złączek i upewnij się, że wszystkie połączenia są dokręcone, aby zapobiec wyciekom powietrza.
Aby przedłużyć żywotność cylindra pneumatycznego, niezbędna jest regularna konserwacja. Obejmuje to okresową kontrolę uszczelek, prętów i elementów montażowych pod kątem zużycia lub uszkodzenia. Nasmaruj ruchome części zgodnie z instrukcją konserwacji, aby zmniejszyć tarcie i zapobiec korozji.
Jeśli napotkasz jakiekolwiek problemy operacyjne, takie jak wyciek powietrza, zmniejszony skok lub nietypowe dźwięki, zapoznaj się z sekcją dotyczącą rozwiązywania problemów w instrukcji produktu. Typowe środki zaradcze obejmują sprawdzenie niespójności w dopływie powietrza, czyszczenie lub wymianę uszczelek oraz upewnienie się, że cylinder nie jest poddawany obciążeniom bocznym wykraczającym poza specyfikacje projektowe.
Nasz zespół wsparcia technicznego z chęcią odpowie na wszelkie pytania lub wątpliwości dotyczące siłownika pneumatycznego tłokowego. Zapewniamy szczegółową dokumentację i wskazówki, które pomogą Ci zmaksymalizować wydajność i trwałość produktu.
Pakowanie i wysyłka:
Pakowanie i wysyłka produktu dla siłownika pneumatycznego tłokowego:
Każdy tłokowy cylinder pneumatyczny jest starannie pakowany, aby zapewnić maksymalną ochronę podczas transportu. Butla jest najpierw owinięta ochronną folią z tworzywa sztucznego, aby zapobiec uszkodzeniu przez wilgoć i kurz. Następnie jest bezpiecznie umieszczany w specjalnie dopasowanej wkładce piankowej, która amortyzuje produkt przed wstrząsami i wibracjami.
Wkładka piankowa i cylinder są zamknięte w solidnym pudełku z tektury falistej, zaprojektowanym tak, aby wytrzymać przenoszenie i układanie w stosy podczas transportu. Dla większego bezpieczeństwa pudełko jest zaklejone taśmą pakową klasy przemysłowej i oznaczone instrukcjami obsługi, takimi jak „Kruche” i „Tą stroną do góry”.
Wiele jednostek jest umieszczanych na paletach i pakowanych w folię termokurczliwą w przypadku przesyłek masowych, aby zapobiec przemieszczaniu się i zwiększyć stabilność. Opcje wysyłki obejmują fracht lotniczy, morski i transport naziemny, w zależności od miejsca przeznaczenia i wymagań dotyczących dostawy.
Informacje o śledzeniu i szacunkowe daty dostawy są udostępniane klientom, aby zapewnić przejrzystość i terminowy odbiór cylindrów pneumatycznych tłokowych.
