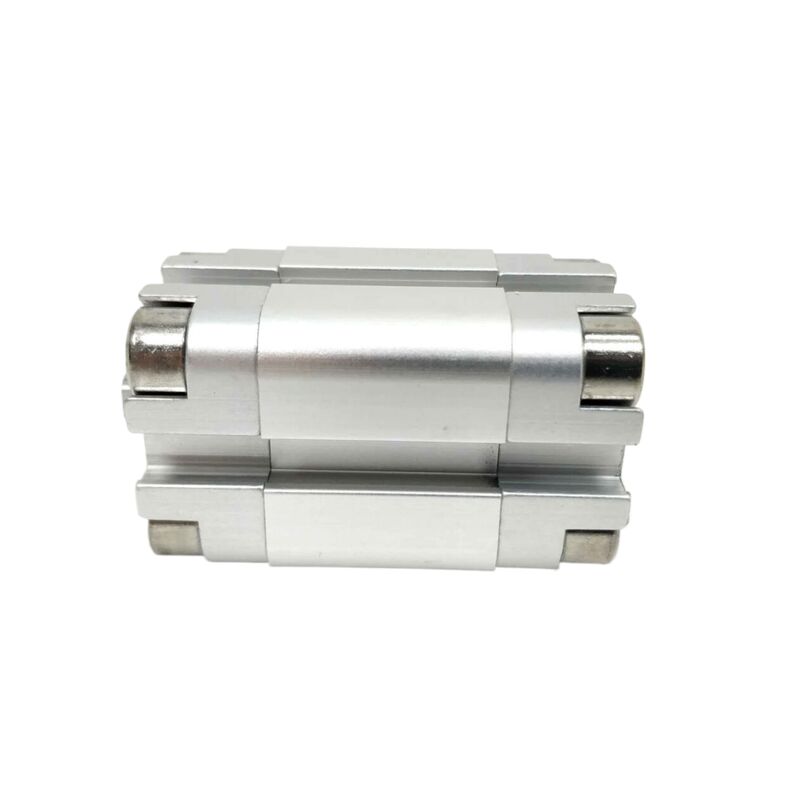

Robot End Effector Festo ADVU-16-40-P-A 156513 40mm Stroke Wewnętrzna nić Kompaktowy cylinder 16mm Bore Double-Acting M5 Port Magnetic Piston ISO 6432

Opis produktu:

Festo ADVU-16 to kompaktowy siłownik pneumatyczny przeznaczony do działania dwustronnego działania. Ma otwór o średnicy 16 mm i zawiera zintegrowany tłok magnetyczny, który pozwala na precyzyjne wykrywanie położenia podczas pracy.

Cylinder ten jest wyposażony na obu końcach w elastyczne pierścienie amortyzujące, zwane amortyzacją typu P, zapewniające płynny i kontrolowany ruch. Jest dostępny ze standardowymi długościami skoku od 5 mm do 40 mm, aby dostosować się do różnych zastosowań.

Klienci mogą wybierać pomiędzy dwiema konfiguracjami tłoczyska: opcją z gwintem wewnętrznym oznaczoną jako -PA lub opcją z gwintem zewnętrznym oznaczoną jako -APA. Cylinder działa niezawodnie w zakresie ciśnień od 1,0 do 10 bar.

Dzięki swoim kompaktowym rozmiarom i zintegrowanym funkcjom sprzężenia zwrotnego położenia Festo ADVU-16 szczególnie dobrze nadaje się do zastosowań w automatyce, gdzie oszczędność miejsca i niezawodność działania są krytyczne.

Cechy:

Siłowniki te charakteryzują się ultrakompaktową konstrukcją i wymagają do 50% mniejszej przestrzeni montażowej w porównaniu do cylindrów standardowych ISO 15552. To sprawia, że ​​są idealnym wyborem dla maszyn o ograniczonej przestrzeni, zapewniając efektywne wykorzystanie dostępnego miejsca bez uszczerbku dla wydajności.

Cylindry działają na zasadzie podwójnego działania, dostarczając siłę zarówno podczas ruchu do przodu, jak i do tyłu. Ta funkcja zapewnia spójny i precyzyjny ruch dwukierunkowy, zwiększając kontrolę w różnych zastosowaniach przemysłowych.

Wyposażone w zintegrowany tłok magnetyczny, cylindry te umożliwiają bezdotykowe wykrywanie położenia za pomocą przełączników zbliżeniowych. Taka konstrukcja umożliwia łatwy montaż lub wymianę czujników, bez konieczności dokonywania jakichkolwiek mechanicznych regulacji, co upraszcza konserwację i konfigurację.

Elastyczny system amortyzacji, oznaczony jako typu P, wykorzystuje elastyczne pierścienie i płytki amortyzacyjne umieszczone na obu końcach. Ta funkcja skutecznie zmniejsza energię uderzenia, minimalizując jednocześnie wibracje i hałas, gdy tłok osiąga swoje położenia końcowe, przyczyniając się do płynniejszej pracy i dłuższej żywotności podzespołów.

Cylindry, wykonane z wytrzymałych i odpornych na korozję materiałów, posiadają lufę i pokrywy końcowe z kutego stopu aluminium, uzupełnione tłoczyskiem ze stali nierdzewnej o wysokiej stopie. Uszczelnienia dynamiczne wykonane z NBR i TPE-U (PU) zwiększają trwałość, a klasa odporności na korozję CRC 2 zapewnia niezawodną pracę nawet w wymagających środowiskach przemysłowych.

Instalacja jest wszechstronna dzięki elastycznym opcjom montażu. Lufa zawiera otwory przelotowe i jest kompatybilna z szeroką gamą akcesoriów montażowych, co pozwala na łatwą konfigurację w praktycznie dowolnej orientacji lub pozycji, aby spełnić różnorodne wymagania aplikacji.

Dodatkowo klienci mogą wybierać pomiędzy dwoma typami gwintów tłoczyska, aby dostosować się do różnych zamocowań obciążenia: gwint wewnętrzny (-P-A) lub gwint zewnętrzny (-A-P-A). Wybór ten zapewnia możliwość dostosowania do różnych potrzeb operacyjnych i zwiększa możliwości zastosowania cylindra.

Parametry techniczne:

Aplikacje:

W dziedzinie zautomatyzowanych linii montażowych kompaktowe siłowniki odgrywają kluczową rolę w zadaniach takich jak zaciskanie, pozycjonowanie, sortowanie, zatrzymywanie, wyrzucanie i manipulowanie przedmiotami w ściśle zintegrowanych stanowiskach produkcyjnych. Ich wydajność przyczynia się do usprawnienia procesów produkcyjnych i zwiększenia przepustowości.

Maszyny pakujące i napełniające korzystają z tych siłowników, umożliwiając pchanie kartonów, uruchamianie pras zgrzewających, przekierowywanie przenośników i sterowanie zaworami w ograniczonych przestrzeniach. Pozwala to na zoptymalizowanie operacji pakowania, w których istotne znaczenie mają ograniczenia przestrzenne.

Sektor produkcji elektroniki i półprzewodników opiera się na precyzyjnych operacjach pick-and-place, demontażu płytek PCB, montażu komponentów i dokładnym pozycjonowaniu sprzętu testującego. Kompaktowe siłowniki zapewniają wysoką precyzję i niezawodność wymaganą w tych wrażliwych procesach.

W systemach transportu materiałów i przenośnikach zastosowano obrotowe i zaciskowe cylindry zatyczkowe do zarządzania liniami przenośników, a także rozdzielaczami i systemami dystrybucji. Zastosowanie kompaktowych siłowników zwiększa kontrolę i elastyczność tych zastosowań związanych z przepływem materiału.

W przemyśle motoryzacyjnym kompaktowe i niezawodne siłowniki są niezbędne do montażu komponentów, podawania części i szerokiej automatyzacji linii produkcyjnych. Ich niezawodność w wymagających warunkach wspiera wydajną masową produkcję części samochodowych.

Urządzenia medyczne i automatyzacja laboratoriów wymagają płynnego i kontrolowanego ruchu liniowego w przypadku instrumentów diagnostycznych, obsługi próbek i różnych zastosowań biotechnologicznych. Kompaktowe siłowniki zapewniają precyzyjną kontrolę niezbędną w tych wrażliwych i krytycznych środowiskach.

Efektory końcowe i chwytaki robotów korzystają z kompaktowych napędów pneumatycznych, które idealnie nadają się do robotów współpracujących, jednostek typu pick-and-place i zautomatyzowanych mechanizmów chwytających. Siłowniki te przyczyniają się do wszechstronności i efektywności zrobotyzowanych systemów manipulacyjnych.

Wreszcie, maszyny drukarskie i tekstylne wykorzystują kompaktowe siłowniki do zadań takich jak pozycjonowanie papieru, uruchamianie prasy tnącej, zaciskanie przędzy i kontrola naprężenia. Zastosowania te często działają w wymagających środowiskach, w których precyzja i trwałość są najważniejsze.
