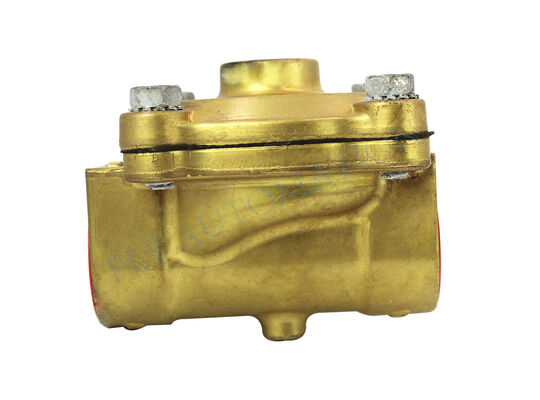

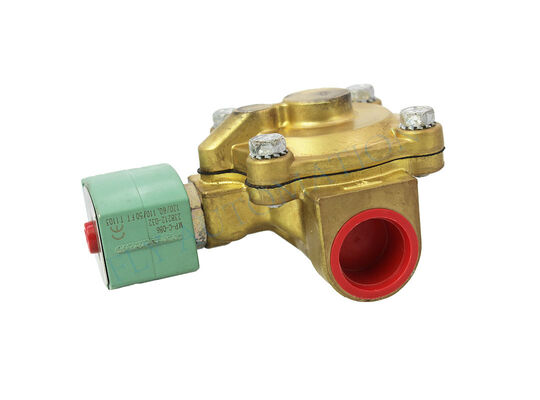

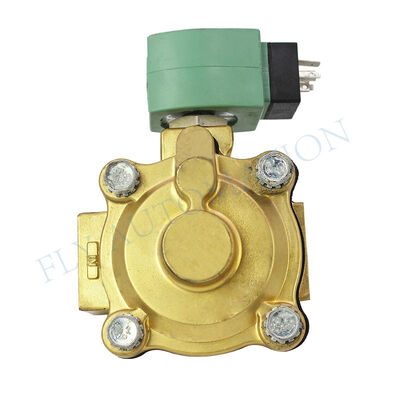

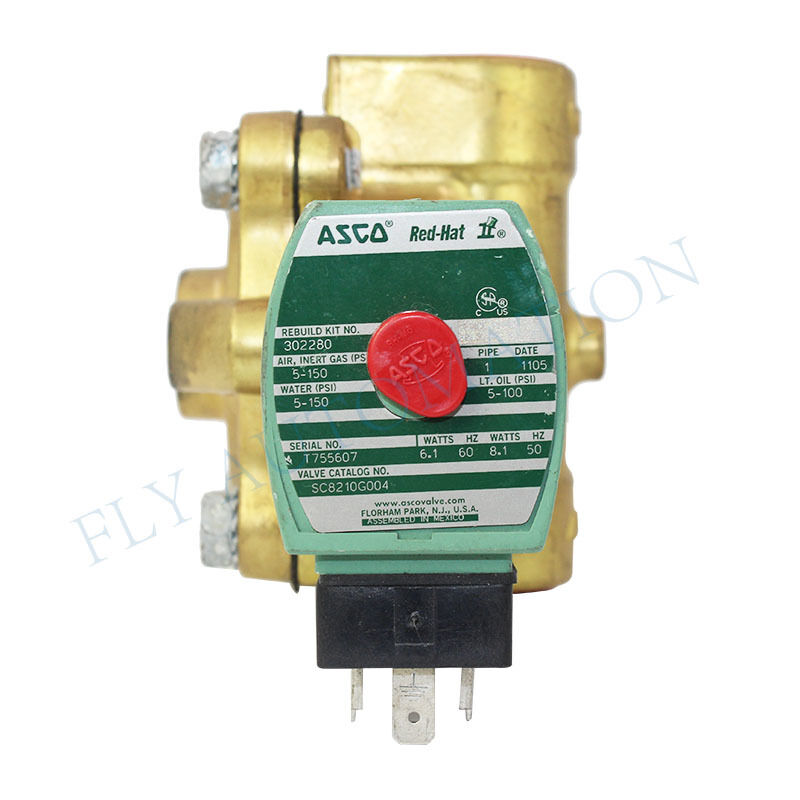

Zawór wodny ASCO EF8210G003 Elektrozawór przeciwwybuchowy

Ta seria elektromagnetycznych zaworów jednosmołowych 1/4 cala jest zaprojektowana w oparciu o zasadę sterowania pilotem. Cewka elektromagnetyczna o niskiej mocy steruje zaworem pilotowym, który z kolei wykorzystuje różnicę ciśnień medium do uruchomienia głównego tłoka. Ta wydajna konfiguracja pozwala małej cewce na zarządzanie stosunkowo dużymi przepływami, co czyni ją idealną do zastosowań wymagających częstego przełączania.

Dzięki konstrukcji z pojedynczą cewką, zawór działa poprzez zasilanie i odłączanie zasilania pojedynczej cewki elektromagnetycznej. Po odłączeniu zasilania mechanizm sprężynowy automatycznie przywraca zawór do pierwotnej pozycji. Ten prosty i niezawodny mechanizm sterowania jest szczególnie odpowiedni do zastosowań z siłownikami jednostronnego działania.

Korpus zaworu jest wyposażony w znormalizowane gwintowane porty NPT lub BSP 1/4 cala. Jego kompaktowa budowa umożliwia łatwy montaż w miejscach o ograniczonej przestrzeni. Mały rozmiar sprawia, że idealnie nadaje się do integracji w panelach sterowania lub obwodach pneumatycznych w szerokiej gamie urządzeń automatyki.

Wykonany z mosiądzu lub stali nierdzewnej 316L, korpus zaworu zaspokaja różnorodne potrzeby przemysłowe. Opcje mosiężne zapewniają doskonałą tolerancję ciśnienia do 25 bar, nadają się do ogólnych zastosowań przemysłowych. Warianty ze stali nierdzewnej oferują doskonałą odporność na korozję, co czyni je idealnymi do trudnych warunków, w tym do przetwórstwa chemicznego, przemysłu spożywczego i zastosowań morskich.

Dzięki unikalnemu systemowi uszczelniania, który łączy uszczelkę w kształcie litery T z elastycznym O-ringiem, zawory te zapewniają szczelność typu bubble-tight i doskonałą odporność na zanieczyszczenia. Ta zaawansowana konstrukcja uszczelnienia obsługuje miliony cykli roboczych, zapewniając wyjątkową trwałość i niezawodność przez długie okresy użytkowania.

Cewka elektromagnetyczna jest zaprojektowana do niskiego zużycia energii, a niektóre modele zużywają tylko od 1,5 W do 2,5 W, co przyczynia się do znacznych oszczędności energii. Dostępne są różne opcje napięcia, w tym DC24V i AC220V, co zapewnia kompatybilność z PLC i innymi systemami sterowania automatyką. Stopnie ochrony IP65 i IP67 zapewniają pyłoszczelność i odporność na strumienie wody, dzięki czemu zawory te nadają się do trudnych warunków przemysłowych.

Zaprojektowane do szybkiego działania, zawory osiągają czasy otwarcia 15 milisekund lub mniej i czasy zamknięcia w ciągu 20 milisekund. Ich solidna konstrukcja zapewnia żywotność projektową przekraczającą 5 milionów cykli, a modele premium mogą przekroczyć 100 milionów cykli, spełniając wymagania aplikacji o wysokiej częstotliwości start-stop.

Wyposażony w standardowe urządzenie do ręcznego resetowania lub ręczny operator, zawór ułatwia uruchomienie, konserwację i ręczne sterowanie awaryjne. Ta funkcja pozwala zaworowi działać bez sygnałów elektrycznych, zwiększając ogólne bezpieczeństwo i łatwość konserwacji systemu.

Zawory te umożliwiają różne metody instalacji, w tym bezpośrednie połączenie rurowe i bezpośredni montaż na siłownikach pneumatycznych ze standardowymi interfejsami NAMUR. Orientacja montażu jest nieograniczona, co umożliwia wszechstronne pozycjonowanie dostosowane do ograniczeń przestrzennych w miejscu instalacji.

Systemy te są szeroko stosowane w zautomatyzowanych liniach produkcyjnych, w tym w maszynach pakujących, urządzeniach montażowych i systemach transportu materiałów. Efektywnie sterują siłownikami jednostronnego działania, chwytakami pneumatycznymi i różnymi innymi siłownikami, wykonując kluczowe funkcje, takie jak zaciskanie, pozycjonowanie i popychanie.

Działając jako podstawowe elementy sterujące w systemach pneumatycznych, te komponenty obsługują zadania przełączania i sterowania kierunkowego w sprężarkowniach, narzędziach pneumatycznych, sprężarkach i powiązanych urządzeniach. Rozmiar portu 1/4 cala sprawia, że idealnie nadają się do małych i średnich obwodów pneumatycznych, oferując przepływy zazwyczaj między 700 a 860 litrów na minutę przy ciśnieniu 6 bar, co zaspokaja wymagania większości siłowników pneumatycznych.

W systemach strumieni impulsowych stosowanych do odpylania, zawory te zarządzają szybkim uwalnianiem sprężonego powietrza do ciągłego czyszczenia filtrów online. Ponadto są one stosowane w automatyce zaworowej w obiektach ochrony środowiska, takich jak te zajmujące się oczyszczaniem ścieków i zarządzaniem gazami spalinowymi.

Urządzenia te doskonale nadają się do zastosowań w sektorze energetycznym, w tym do sterowania zaworami zasilania kotłów, zaworami bezpieczeństwa gazociągów i pracą palników. Niektóre modele posiadają certyfikaty ATEX i IEC Ex przeciwwybuchowe, co pozwala na ich bezpieczne stosowanie w niebezpiecznych środowiskach, takich jak zakłady petrochemiczne i systemy sterowania propanem.

Warianty ze stali nierdzewnej spełniają rygorystyczne normy sanitarne, dzięki czemu nadają się do zastosowań wymagających wysokiej czystości, w tym do przetwórstwa żywności, napełniania napojów i sprzętu farmaceutycznego. Materiały uszczelniające, dostępne w wersjach EPDM lub Viton, są zaprojektowane tak, aby były kompatybilne z substancjami spożywczymi i wytrzymywały rygorystyczne procesy czyszczenia i dezynfekcji.

Na liniach montażowych samochodów komponenty te są wykorzystywane w uchwytach spawalniczych, aparatach lakierniczych i stacjach montażowych do sterowania narzędziami pneumatycznymi i urządzeniami pomocniczymi. Modele o niskim poborze mocy są szczególnie korzystne do integracji z systemami PLC, zgodnie z oczekiwaniami branży motoryzacyjnej dotyczącymi niezawodnego działania i zoptymalizowanych czasów cykli.

W przypadku miejsc niebezpiecznych, modele z certyfikatami ATEX, IEC Ex, UL i innymi międzynarodowymi normami przeciwwybuchowymi nadają się do środowisk z substancjami łatwopalnymi, takich jak zakłady petrochemiczne i gazowe.

Niektóre modele są zaprojektowane do wydajnej pracy w ekstremalnie niskich temperaturach, działając niezawodnie w temperaturach do -60°C. Są one idealne do chłodni, instalacji zewnętrznych i innych zastosowań w niskich temperaturach.

Warianty wysokotemperaturowe mogą obsługiwać systemy pary i gorącej wody z temperaturami medium dochodzącymi do 99°C (210°F).

W przypadku mediów korozyjnych, korpusy ze stali nierdzewnej w połączeniu z uszczelkami odpornymi na korozję są stosowane do sterowania lekko kwasowymi, alkalicznymi i innymi płynami korozyjnymi.
