Opis produktu:

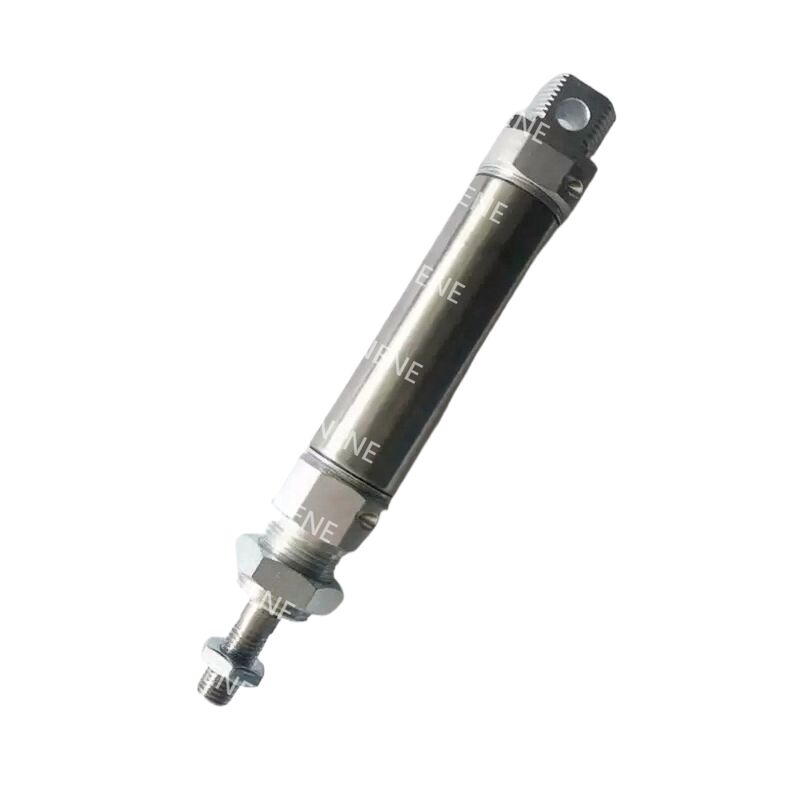

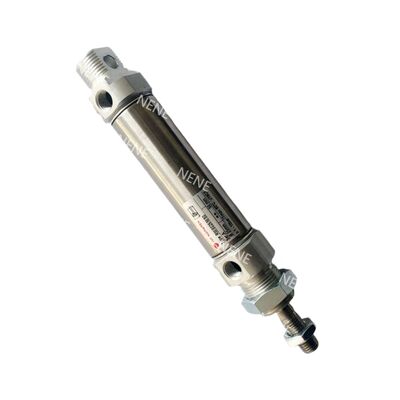

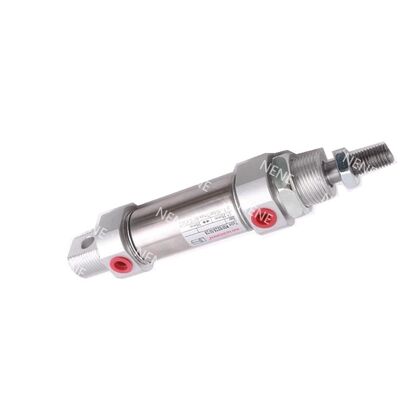

The RM/28000/M series consists of compact, single-acting Roundline cylinders that feature a spring return mechanism.Zwiększając ich funkcjonalność i niezawodność.
Konstruowany z rurą ze stali nierdzewnej i przejrzystymi anodyzowanymi aluminiowymi czapkami końcowymi, design zapewnia doskonałą odporność na korozję i wysoką trwałość.Ten solidny budynek sprawia, że są one odpowiednie do wymagających środowisk przy zachowaniu lekkiego profilu.
Dodatkowo, zakres RM/28000/M jest w pełni kompatybilny ze standardem ISO 6432,co czyni go idealnym wyborem dla zastosowań wymagających kompaktowych rozwiązań w zakresie pozycjonowania pneumatycznego i automatyki krótkotrwałejZwłaszcza tam, gdzie przestrzeń jest ograniczona.
Charakterystyka:
The compact ISO 6432 form factor is designed to facilitate easy integration with standard fittings, ensuring a seamless installation process. Kompaktny ISO 6432 form factor jest zaprojektowany w celu ułatwienia łatwej integracji ze standardowym wyposażeniem, zapewniając bezproblemowy proces instalacji.
Zbudowany z materiałów odpornych na korozję, ten produkt jest idealnie nadawany do użytku w wymagających i surowych środowiskach, gdzie trwałość jest niezbędna.
Wyposażony w tłok magnetyczny, ułatwia wykrywanie ograniczeń i zwiększa automatyczne informacje zwrotne, co czyni go wydajnym wyborem dla różnych zastosowań.
Jego wytrzymała konstrukcja mechaniczna obejmuje podwójnie zakrzywione czapki końcowe, zapewniając dodatkową siłę i niezawodność dla długotrwałej operacji.
Parametry techniczne:
| Pozycja |
Specyfikacja |
| Wyciąg (mm) |
10 / 12 / 16 / 20 / 25 |
| Standardowe wędrówki (mm) |
10, 25, 50 |
| Maksymalny bieg (mm) |
50 |
| Pręty tłokowe Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Wielkość portu |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Średnie |
Węgiel, włączając wodę, wodę i wodę |
| Ciśnienie pracy |
2 do 10 barów (29 do 145 psi) |
| Temperatura pracy |
-10°C do +80°C (14°F do 176°F) |
| Operacja |
Jednorazowy, sprężynowy, tłok magnetyczny |
| Podkładki |
Amortyzacja buforów |
| Materiał z beczki |
Pozostałe |
| Materiał pokrywający końcówkę |
Zestaw aluminium anodowanego |
| Materiał pręta tłokowego |
Pozostałe |
| Materiał buforowy |
Polyuretan |
| Płyty |
Kauczuk nitrylowy (NBR) |
| Konstrukcja pokrywy końcowej |
Włókiennicze, z wyłączeniem tych objętych pozycją 8528 |
| Standardowe akcesoria |
Węzeł do mocowania nosa, węzeł do zamykania pręta tłokowego |
| Akcesoria opcjonalne |
Przełącznik z wbudowanym przewodem, uchwyty do mocowania przełącznika, przyrządzenia prosto i łokciowe, sprzęt montażowy |
| Teoretyczna siła napędowa @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Siła sprężyny zwrotnej F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Waga i wymiary |
Zobacz pełną tabelę wymiarów arkusza danych |
| Zmiany |
Środkowa tylna odsłona, płaska tylna osłona, wiele opcji montażu |
| Zestawy serwisowe |
Nie dostępne |
| Dane o obciążeniu / odchyleniu |
Odwołanie do wykresów obciążenia i odchylenia w karcie danych |
Zastosowanie:
Automatyczne procesy montażowe i indeksowania korzystą znacznie z akcji małych uderzeń, umożliwiając precyzyjne i wydajne poruszanie się w kompaktowych przestrzeniach.
Obsługa komponentów elektronicznych, takich jak operacje pick-and-place, jest wspierana skutecznie, gdy zaangażowane są krótkie odległości podróży, zapewniając dokładność i szybkość.
Zadania związane z opakowaniami i aplikacje składające się z maszyn często wymagają kompaktowego i powtarzalnego ruchu, który można osiągnąć za pomocą specjalistycznych systemów uruchamiania.
Ponadto, aplikacje wymagające zintegrowanego wykrywania położenia polegają na tych technologiach, aby utrzymać precyzyjną kontrolę i informacje zwrotne przez cały czas ich działania.
Wsparcie i usługi:
Nasz produkt z tłokowymi cylindrami pneumatycznymi jest zaprojektowany do niezawodnej i wydajnej pracy w wielu zastosowaniach przemysłowych.Proszę upewnić się, że masz numer modelu, specyfikacje, i warunki operacyjne dostępne, aby pomóc nam wspierać Cię szybko.
Oferujemy kompleksowe usługi, w tym instrukcje instalacyjne, porady konserwacyjne, pomoc w rozwiązywaniu problemów i wsparcie części zamiennych.Nasz zespół techniczny jest zaangażowany w pomoc w maksymalizacji wydajności i długości życia cylindra pneumatycznego.
Jeśli napotkasz jakiekolwiek problemy, wspólne kroki rozwiązywania problemów obejmują sprawdzenie przecieków powietrza, zapewnienie odpowiedniego smaru, weryfikację ustawienia montażu,a inspecting seals and piston rods for wear or damage (inspekcja uszczelnień i prętów tłokowych pod kątem zużycia lub uszkodzenia).
Zaleca się regularne utrzymanie w celu zapobiegania przestojom i utrzymania optymalnej funkcjonalności.
Dla szczegółowych podręczników produktu, dokumentacji serwisowej i FAQ, proszę zapoznać się z zasobami dostarczonymi z produktem lub odwiedzić naszą oficjalną stronę internetową.
Jesteśmy dedykowani do zapewnienia doskonałego wsparcia klienta, aby zapewnić satysfakcję i sukces operacyjny z naszymi produktami z cylindrami pneumatycznymi.
Opakowanie i wysyłka:
Każdy cylinder jest bezpiecznie owinięty w opakowanie bąbelkowe i umieszczony w mocnym,Custom-fit kartonowy pudełko to prevent any movement or damageOchronne wkładki z pianki są używane do osłony produktu i absorpcji wstrząsów.
W przypadku wysyłki używamy niezawodnych przewoźników z możliwością śledzenia, aby zagwarantować terminową i bezpieczną dostawę.Oferujemy również usprawnione opcje wysyłki na żądanie, aby zaspokoić pilne potrzeby.
Przed wysyłką, każdy cylinder pneumatyczny podlega gruntownej kontroli jakości, aby zapewnić, że spełnia nasze wysokie standardy.Jesteśmy zobowiązani do dostarczenia Twojego zamówienia w idealnym stanie i doceniamy Twoje zaufanie do naszych produktów.
