Opis produktu:

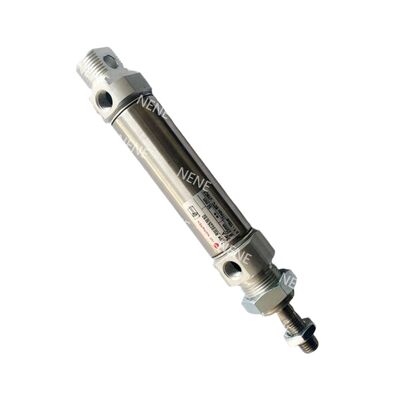

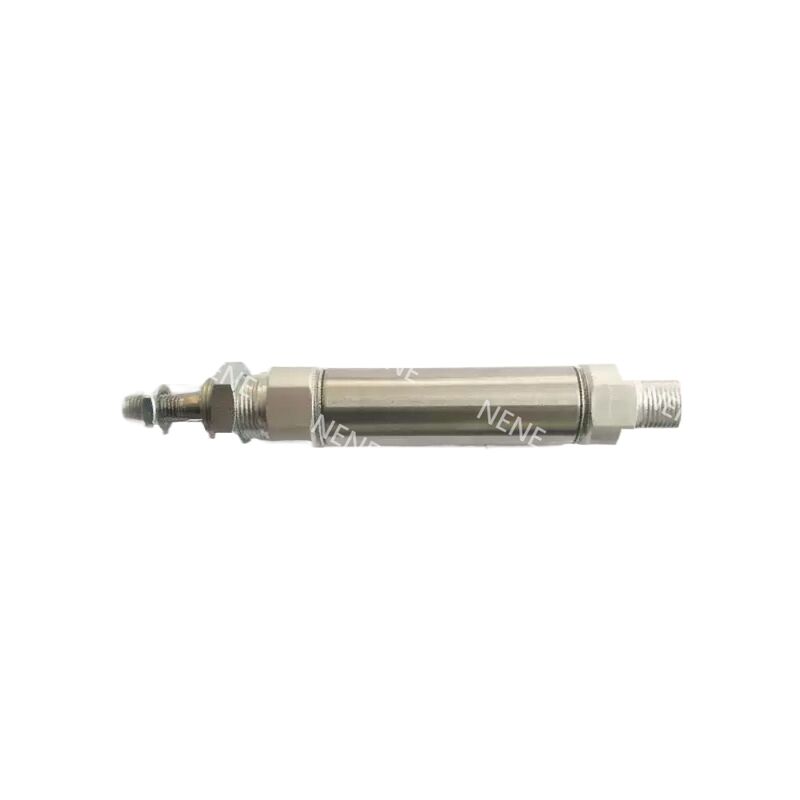

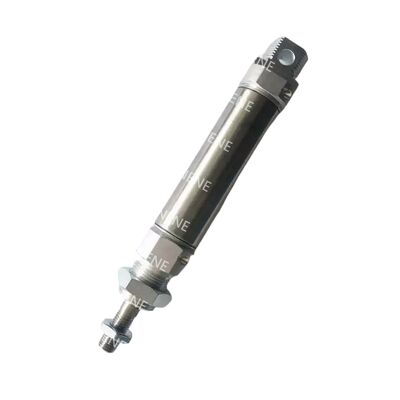

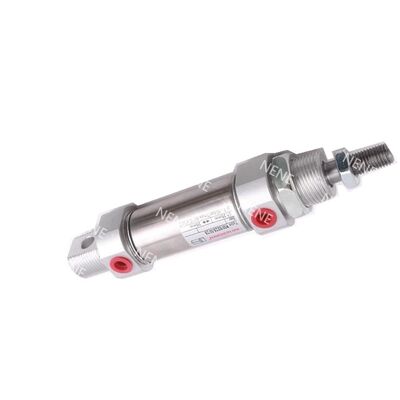

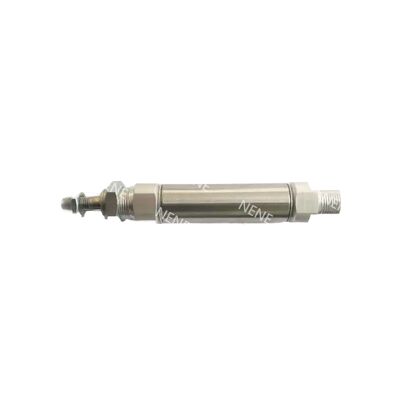

Seria RM/28000/M składa się z kompaktowych, jednostronnego działania cylindrów Roundline, które charakteryzują się mechanizmem powrotu sprężynowego i są standardowo wyposażone w tłok magnetyczny. Cylindry te zostały zaprojektowane tak, aby oferować niezawodne działanie w kompaktowej formie.
Zbudowane ze stalowej rury nierdzewnej i przezroczystych, anodowanych aluminiowych zaślepek, cylindry zapewniają doskonałą odporność na korozję i zwiększoną trwałość. To połączenie zapewnia wysoką wytrzymałość i długotrwałą pracę nawet w trudnych warunkach.
Dodatkowo, seria RM/28000/M jest w pełni kompatybilna ze standardem ISO 6432, co czyni je idealnym wyborem do zastosowań wymagających kompaktowego pozycjonowania pneumatycznego i krótkoskokowej automatyzacji w ograniczonej przestrzeni.
Cechy:
Urządzenie charakteryzuje się kompaktowym formatem ISO 6432, umożliwiającym bezproblemową integrację ze standardowymi złączkami. Ta konstrukcja zapewnia łatwą instalację i kompatybilność w różnych zastosowaniach.
Zbudowany z materiałów odpornych na korozję, jest dobrze przystosowany do użytku w trudnych i wymagających środowiskach. Ta trwałość zwiększa żywotność i niezawodność komponentu w trudnych warunkach.
Wyposażony w tłok magnetyczny, urządzenie ułatwia bezpośrednie wykrywanie granic i sprzężenie zwrotne automatyzacji. Ta funkcja poprawia wydajność operacyjną, umożliwiając dokładne wykrywanie pozycji.
Jego solidna konstrukcja mechaniczna obejmuje podwójnie zaciskane zaślepki, zapewniające zwiększoną wytrzymałość i szczelność. Ta konstrukcja przyczynia się do ogólnej wytrzymałości i niezawodnego działania urządzenia.
Parametry techniczne:
| Pozycja |
Specyfikacja |
| Średnica (mm) |
10 / 12 / 16 / 20 / 25 |
| Standardowe skoki (mm) |
10, 25, 50 |
| Maksymalny skok (mm) |
50 |
| Tłoczysko Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Rozmiar portu |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Medium |
Sprężone powietrze, filtrowane, smarowane lub niesmarowane |
| Ciśnienie robocze |
2 do 10 bar (29 do 145 psi) |
| Temperatura robocza |
-10°C do +80°C (14°F do 176°F) |
| Działanie |
Jednostronnego działania, powrót sprężynowy, tłok magnetyczny |
| Amortyzacja |
Amortyzacja buforowa |
| Materiał cylindra |
Stal nierdzewna |
| Materiał pokrywy końcowej |
Przezroczysty stop aluminium anodowanego |
| Materiał tłoczyska |
Stal nierdzewna |
| Materiał bufora |
Poliuretan |
| Uszczelnienia |
Guma nitrylowa (NBR) |
| Konstrukcja zaślepki |
Podwójnie zaciskane zaślepki o wysokiej wytrzymałości |
| Standardowe akcesoria |
Nakrętka mocująca nos, nakrętka zabezpieczająca tłoczysko |
| Opcjonalne akcesoria |
Przełącznik kontaktronowy ze zintegrowanym kablem, wsporniki montażowe przełącznika, proste i kątowe złączki, elementy montażowe |
| Teoretyczny nacisk przy 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Siła powrotu sprężyny F1 przy 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Waga i wymiary |
Zobacz pełną tabelę wymiarów w karcie katalogowej |
| Warianty |
Centralny port tylny, płaska tylna pokrywa, wiele opcji montażu |
| Zestawy serwisowe |
Niedostępne |
| Dane obciążenia / ugięcia |
Zapoznaj się z wykresami obciążenia i ugięcia w karcie katalogowej |
Zastosowania:
Zautomatyzowane procesy montażu i indeksowania znacznie korzystają z małych skoków, umożliwiając precyzyjne i wydajne ruchy w kompaktowym zakresie.
W dziedzinie obsługi komponentów elektronicznych, operacje pick-and-place często wymagają krótkich odległości przemieszczania, aby zachować prędkość i dokładność. Zadania te opierają się na specjalistycznych technikach uruchamiania, które wspierają szybkie i niezawodne pozycjonowanie.
Zastosowania w pakowaniu i obsłudze maszyn wymagają kompaktowego i powtarzalnego ruchu. Zdolność do zapewnienia spójnego działania w ograniczonej przestrzeni ma kluczowe znaczenie dla optymalizacji przepływów pracy w produkcji i zapewnienia jakości produktu.
Ponadto, aplikacje, które wymagają zintegrowanego wykrywania pozycji, mogą osiągnąć lepszą kontrolę i informację zwrotną. Ta integracja wspiera poprawę dokładności i niezawodności w różnych zautomatyzowanych procesach.
Wsparcie i usługi:
Nasz pneumatyczny cylinder tłokowy został zaprojektowany z myślą o wysokiej wydajności i trwałości w różnych zastosowaniach przemysłowych. Aby uzyskać pomoc techniczną, upewnij się, że masz numer modelu, specyfikacje i szczegóły problemu, aby pomóc nam zapewnić Ci dokładną pomoc.
Oferujemy kompleksowe usługi, w tym wskazówki dotyczące instalacji, wskazówki dotyczące konserwacji, rozwiązywanie problemów i wsparcie w zakresie napraw, aby zmaksymalizować wydajność i żywotność Twojego cylindra pneumatycznego.
Zaleca się regularną konserwację, aby zapobiec zużyciu i zapewnić optymalne działanie. Obejmuje to sprawdzanie pod kątem wycieków powietrza, sprawdzanie uszczelnień i prętów pod kątem uszkodzeń oraz smarowanie ruchomych części zgodnie z instrukcją produktu.
W przypadku jakichkolwiek pytań technicznych lub zgłoszeń serwisowych, nasz zespół wsparcia jest gotowy do pomocy w diagnostyce, wymianie części i informacji o gwarancji, aby zapewnić płynne działanie Twoich systemów pneumatycznych.
Pakowanie i wysyłka:
Każdy pneumatyczny cylinder tłokowy jest starannie pakowany, aby zapewnić maksymalną ochronę podczas transportu. Cylinder jest najpierw owinięty w ochronną piankową osłonę, aby zapobiec zadrapaniom i drobnym uderzeniom. Następnie umieszcza się go w dopasowanym do niego kartonowym pudełku z dodatkowymi materiałami amortyzującymi wstrząsy. Opakowanie jest szczelnie zamknięte i oznaczone instrukcjami obsługi, aby zapewnić bezpieczną dostawę.
Do wysyłki używamy niezawodnych przewoźników z opcjami śledzenia, aby zapewnić aktualne informacje o statusie zamówienia. W zależności od miejsca docelowego, metody wysyłki mogą obejmować standardowy transport lądowy, przyspieszone przesyłki lotnicze lub usługi kurierskie ekspresowe. Wszystkie przesyłki są sprawdzane przed wysyłką, aby zagwarantować, że produkt dotrze do Ciebie w idealnym stanie.
