Opis produktu:

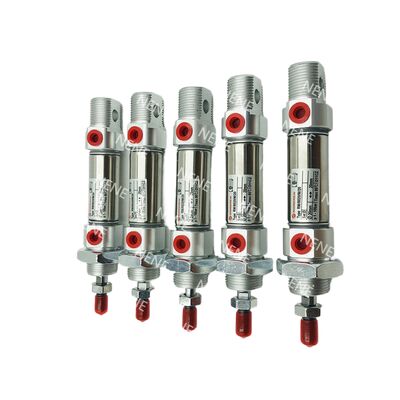

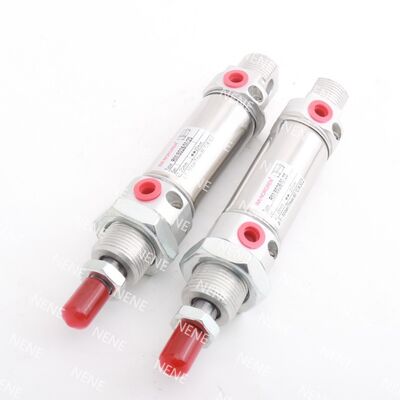

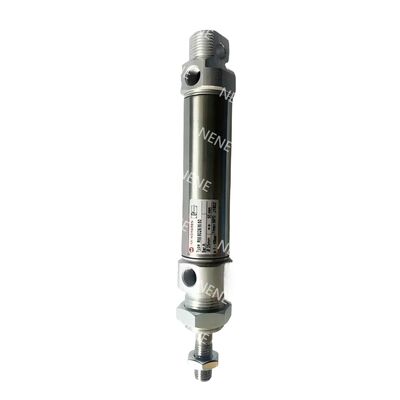

Seria RM/28000/M składa się z kompaktowych, jednorazowo działających cylindrów Roundline wyposażonych w mechanizm zwrotu sprężyny.zapewnienie niezawodnej pracy w różnych zastosowaniach.
Wykonane z rurki ze stali nierdzewnej i przezroczystego anodowanego aluminium, cylindry te oferują doskonałą odporność na korozję i trwałość.sprawiając, że są one odpowiednie do wymagających środowisk przemysłowych.
Ponadto zakres RM/28000/M jest zgodny ze standardem ISO 6432, gwarantując kompatybilność z innymi kompaktowymi komponentami pneumatycznymi.Dzięki temu są one szczególnie odpowiednie do zastosowań wymagających ograniczonej powierzchni instalacyjnej., precyzyjne pozycjonowanie pneumatyczne i automatyzacja krótkotrwałych zadań.
Charakterystyka:
Kompaktny wzór ISO 6432 umożliwia bezproblemową integrację ze standardowymi osprzętami, dzięki czemu instalacja jest prosta i wydajna.
Zbudowany z materiałów odpornych na korozję, produkt ten został zaprojektowany tak, aby wytrzymać surowe i trudne warunki środowiskowe, zapewniając długotrwałe działanie.
Funkcja tłoka magnetycznego zwiększa funkcjonalność poprzez uproszczenie wykrywania granicy i zapewnienie niezawodnego sprzężenia zwrotnego automatyki.
Dzięki wytrzymałej konstrukcji mechanicznej, która obejmuje podwójnie zakrzywione czapki końcowe, konstrukcja zapewnia trwałość i bezpieczne montaż dla wymagających zastosowań.
Parametry techniczne:
| Pozycja |
Specyfikacja |
| Wyciąg (mm) |
10 / 12 / 16 / 20 / 25 |
| Standardowe wędrówki (mm) |
10, 25, 50 |
| Maksymalny bieg (mm) |
50 |
| Pręty tłokowe Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Wielkość portu |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Średnie |
Węgiel, włączając wodę, wodę i wodę |
| Ciśnienie pracy |
2 do 10 barów (29 do 145 psi) |
| Temperatura pracy |
-10°C do +80°C (14°F do 176°F) |
| Operacja |
Jednorazowy, sprężynowy, tłok magnetyczny |
| Podkładki |
Amortyzacja buforów |
| Materiał z beczki |
Pozostałe |
| Materiał pokrywający końcówkę |
Zestaw aluminium anodowanego |
| Materiał pręta tłokowego |
Pozostałe |
| Materiał buforowy |
Polyuretan |
| Płyty |
Kauczuk nitrylowy (NBR) |
| Konstrukcja pokrywy końcowej |
Włókiennicze, z wyłączeniem tych objętych pozycją 8528 |
| Standardowe akcesoria |
Węzeł do mocowania nosa, węzeł do zamykania pręta tłokowego |
| Akcesoria opcjonalne |
Przełącznik z wbudowanym przewodem, uchwyty do mocowania przełącznika, przyrządzenia prosto i łokciowe, sprzęt montażowy |
| Teoretyczna siła napędowa @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Siła sprężyny zwrotnej F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Waga i wymiary |
Zobacz pełną tabelę wymiarów arkusza danych |
| Zmiany |
Środkowa tylna odsłona, płaska tylna osłona, wiele opcji montażu |
| Zestawy serwisowe |
Nie dostępne |
| Dane o obciążeniu / odchyleniu |
Odwołanie do wykresów obciążenia i odchylenia w karcie danych |
Zastosowanie:
Automatyczne montaż i indeksowanie często wymagają precyzyjnych ruchów o ograniczonej długości uderzeń.
Obsługa elementów elektronicznych i wykonywanie zadań związanych z wybieraniem i umieszczaniem wymagają wsparcia na krótkich odległościach.Te operacje korzystają z niezawodnych i kompaktowych mechanizmów uruchamiania, które mogą szybko i precyzyjnie przenosić elementy.
W opakowaniach i obsłudze maszyn istnieje silna potrzeba kompaktowego i powtarzalnego ruchu.
Wiele zastosowań wymaga zintegrowanego wykrywania pozycji w celu precyzyjnego monitorowania i sterowania ruchem.
Wsparcie i usługi:
Nasz produkt Piston Pneumatic Cylinder jest zaprojektowany do niezawodnej i wydajnej pracy w różnych zastosowaniach przemysłowych.Wskazówki dotyczące instalacji można znaleźć w instrukcji obsługi produktu., procedury konserwacji i wskazówki dotyczące rozwiązywania problemów.
Zaleca się regularną inspekcję uszczelnień, prętów tłokowych i rur cylindrowych w celu utrzymania wydajności i wydłużenia żywotności produktu.Należy stosować smarowanie zgodnie z instrukcjami konserwacji w celu zmniejszenia zużycia i zapobiegania korozji.
Jeśli wystąpią jakieś problemy operacyjne, sprawdź, czy połączenia pneumatyczne są bezpieczne i czy dopływ powietrza jest czysty i suchy.szczegółowe wykresy rozwiązywania problemów są dostępne w dokumentacji, aby pomóc w identyfikacji i rozwiązywaniu często występujących błędów.
Oferujemy również profesjonalne usługi naprawcze i części zamienne w celu wspierania bieżącego użytkowania Twojego cylindru pneumatycznego z tłokami.Nasz zespół techniczny dba o to, by urządzenia pracowały sprawnie i sprawnie przez cały okres eksploatacji..
Opakowanie i wysyłka:
Nasz tłokowy cylinder pneumatyczny jest starannie zapakowany, aby zapewnić, że przybędzie w doskonałym stanie.Następnie produkt umieszcza się w solidnym, specjalnie dopasowana skrzynka, która zapewnia dodatkowe amortyzację i wsparcie.
W przypadku wysyłki używamy wiarygodnych przewoźników i dostarczamy informacje o śledzeniu, aby informować o stanie zamówienia.niezależnie od tego, czy wysyłka jest krajowa, czy międzynarodowaJeśli masz jakieś specjalne wymagania dotyczące pakowania lub wysyłki, skontaktuj się z naszym zespołem obsługi klienta.
