Opis produktu:

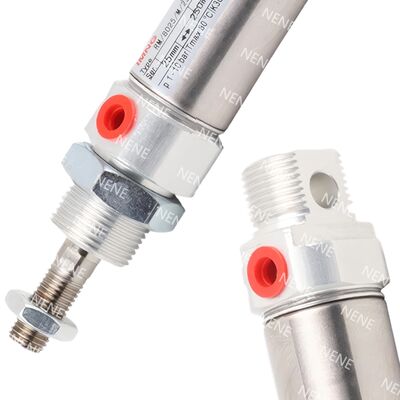

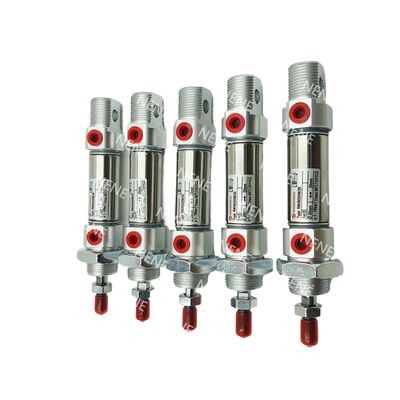

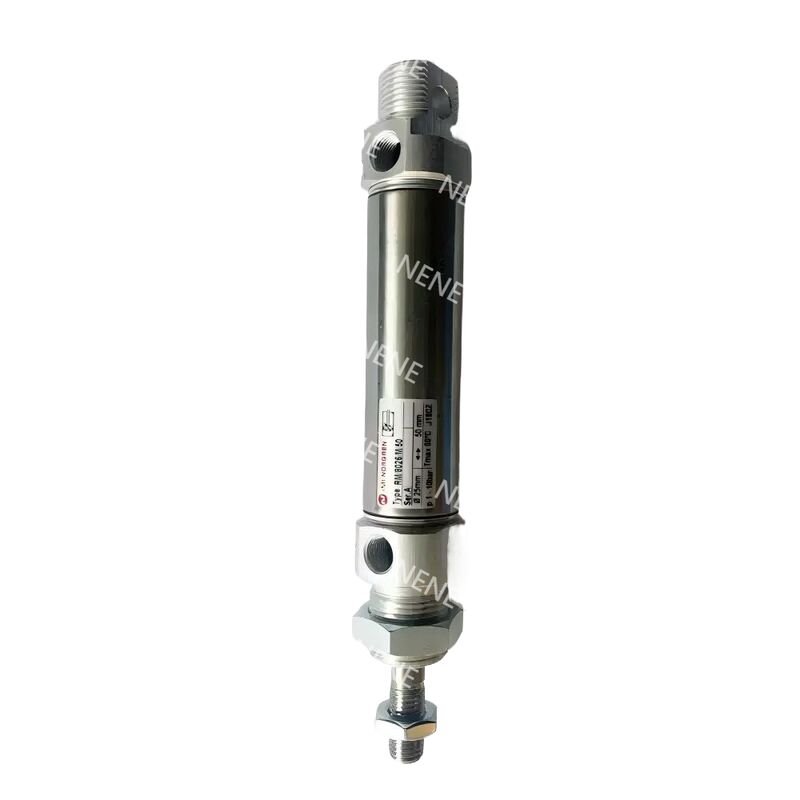

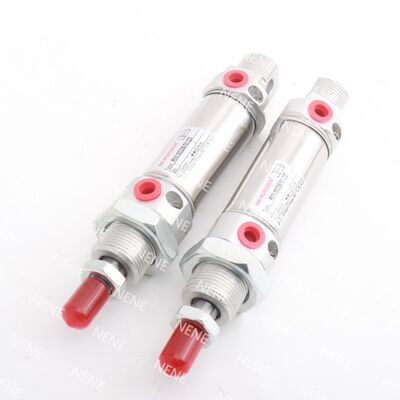

Seria RM/28000/M charakteryzuje się kompaktowymi, jednostronnego działania cylindrami Roundline, które wykorzystują mechanizm powrotu sprężynowego. Każdy cylinder jest standardowo wyposażony w tłok magnetyczny, co zwiększa jego funkcjonalność i niezawodność.
Zbudowane ze stali nierdzewnej i przezroczystych, anodowanych aluminiowych zaślepek, cylindry te oferują doskonałą odporność na korozję i wysoką wytrzymałość mechaniczną. Ich konstrukcja zapewnia trwałość i długotrwałą wydajność nawet w wymagających środowiskach.
Dodatkowo, seria RM/28000/M jest w pełni kompatybilna ze standardem ISO 6432, co czyni je idealnym wyborem do zastosowań, w których przestrzeń jest ograniczona. Ich kompaktowy kształt doskonale nadaje się do zadań pozycjonowania pneumatycznego i procesów automatyzacji o krótkim skoku.
Cechy:
Kompaktowa konstrukcja jest zgodna z formatem ISO 6432, co pozwala na bezproblemową integrację ze standardowymi złączkami. Ułatwia to instalację i eliminuje problemy w różnych zastosowaniach.
Wykonany z materiałów odpornych na korozję, produkt ten został zaprojektowany tak, aby wytrzymać trudne i wymagające środowiska, zapewniając długotrwałą wydajność i trwałość.
Wyposażony w tłok magnetyczny, umożliwia łatwe wykrywanie granic i zapewnia niezawodne informacje zwrotne z automatyki, zwiększając wydajność operacyjną i precyzję.
Solidna konstrukcja mechaniczna obejmuje podwójnie zaciskane zaślepki, co przyczynia się do ogólnej wytrzymałości i niezawodności urządzenia w rygorystycznych warunkach.
Parametry techniczne:
| Pozycja |
Specyfikacja |
| Średnica (mm) |
10 / 12 / 16 / 20 / 25 |
| Standardowe skoki (mm) |
10, 25, 50 |
| Maksymalny skok (mm) |
50 |
| Średnica tłoczyska Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Rozmiar portu |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Medium |
Sprężone powietrze, filtrowane, smarowane lub niesmarowane |
| Ciśnienie robocze |
2 do 10 bar (29 do 145 psi) |
| Temperatura robocza |
-10°C do +80°C (14°F do 176°F) |
| Działanie |
Jednostronnego działania, powrót sprężynowy, tłok magnetyczny |
| Amortyzacja |
Amortyzacja buforowa |
| Materiał cylindra |
Stal nierdzewna |
| Materiał pokrywy końcowej |
Przezroczysty, anodowany stop aluminium |
| Materiał tłoczyska |
Stal nierdzewna |
| Materiał bufora |
Poliuretan |
| Uszczelnienia |
Guma nitrylowa (NBR) |
| Konstrukcja zaślepki |
Podwójnie zaciskane, wytrzymałe zaślepki |
| Standardowe akcesoria |
Nakrętka mocująca nos, nakrętka blokująca tłoczysko |
| Opcjonalne akcesoria |
Przełącznik kontaktronowy ze zintegrowanym kablem, wsporniki montażowe przełącznika, proste i kątowe złączki, elementy montażowe |
| Teoretyczny nacisk przy 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Siła powrotu sprężyny F1 przy 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Waga i wymiary |
Patrz pełna tabela wymiarów w karcie katalogowej |
| Warianty |
Centralny port tylny, płaska tylna pokrywa, wiele opcji montażu |
| Zestawy serwisowe |
Niedostępne |
| Dane obciążenia / ugięcia |
Zapoznaj się z wykresami obciążenia i ugięcia w karcie katalogowej |
Zastosowania:
Zautomatyzowany montaż i precyzyjne indeksowanie są możliwe dzięki uruchamianiu o małym skoku. Technologia ta umożliwia wydajne i precyzyjne przemieszczanie się w kompaktowych przestrzeniach, usprawniając przepływy pracy w produkcji.
Obsługa komponentów elektronicznych znacznie korzysta z mechanizmów typu pick-and-place zaprojektowanych do krótkich odległości przemieszczania. Systemy te zapewniają ostrożne obchodzenie się z delikatnymi częściami i ich precyzyjne pozycjonowanie podczas produkcji.
W operacjach pakowania i obsługi maszyn często istnieje potrzeba kompaktowego i powtarzalnego ruchu. Rozwiązania, które zapewniają stałą wydajność w ograniczonej przestrzeni, pomagają utrzymać wysoką przepustowość i niezawodność.
Zastosowania, które wymagają zintegrowanego wykrywania pozycji, są dobrze obsługiwane przez te zaawansowane technologie uruchamiania i obsługi. Poprzez włączenie możliwości wykrywania, systemy mogą osiągnąć precyzyjną kontrolę i monitorowanie podczas całej operacji.
Wsparcie i usługi:
Nasz produkt Piston Pneumatic Cylinder został zaprojektowany z myślą o niezawodnej i wydajnej pracy w szerokim zakresie zastosowań przemysłowych. Aby uzyskać wsparcie techniczne, zapoznaj się ze szczegółową instrukcją obsługi dołączoną do produktu, która zawiera instrukcje instalacji, wytyczne dotyczące obsługi i wskazówki dotyczące konserwacji, aby zapewnić optymalną funkcjonalność.
Jeśli napotkasz jakiekolwiek problemy podczas instalacji lub eksploatacji, sprawdź, czy cylinder jest zainstalowany zgodnie z określoną orientacją i czy wszystkie połączenia są zabezpieczone i szczelne. Regularna kontrola i smarowanie, zgodnie z opisem w instrukcji, pomogą zapobiec przedwczesnemu zużyciu i przedłużyć żywotność produktu.
W przypadku serwisu i konserwacji używaj wyłącznie oryginalnych części zamiennych zalecanych przez producenta, aby zachować standardy wydajności i zgodność z bezpieczeństwem. Nasz zespół techniczny jest dostępny, aby pomóc w rozwiązywaniu problemów, optymalizacji wydajności i dostosowywaniu do konkretnych potrzeb aplikacji.
Zalecamy prowadzenie dziennika konserwacji w celu śledzenia interwałów serwisowych i wszelkich przeprowadzonych napraw. Właściwe obchodzenie się i przestrzeganie określonych limitów ciśnienia i temperatury roboczej zapewni bezpieczne i skuteczne użytkowanie Piston Pneumatic Cylinder.
Aby uzyskać szczegółową dokumentację techniczną, często zadawane pytania i narzędzia programowe związane z naszym Piston Pneumatic Cylinder, odwiedź nasz portal wsparcia. Naszym celem jest zapewnienie kompleksowego wsparcia i usług w celu zmaksymalizowania wartości i niezawodności Twoich systemów pneumatycznych.
Pakowanie i wysyłka:
Nasz Piston Pneumatic Cylinder jest starannie pakowany, aby zapewnić maksymalną ochronę podczas transportu. Każdy cylinder jest owinięty antystatyczną folią bąbelkową i umieszczony w solidnym, dopasowanym do wymiarów kartonowym pudełku, aby zapobiec przemieszczaniu się i uszkodzeniom. Dodatkowe materiały amortyzujące są używane do ochrony delikatnych elementów i powierzchni przed zadrapaniami i uderzeniami.
Do wysyłki używamy niezawodnych przewoźników, którzy zapewniają opcje śledzenia i ubezpieczenia, aby zagwarantować bezpieczną i terminową dostawę. Opakowanie jest wyraźnie oznaczone informacjami o produkcie, instrukcjami obsługi i oznaczeniami orientacji, aby ułatwić prawidłową obsługę podczas całego procesu wysyłki. Niezależnie od tego, czy wysyłamy krajowo, czy międzynarodowo, podejmujemy wszelkie środki ostrożności, aby Twój Piston Pneumatic Cylinder dotarł w idealnym stanie technicznym.
