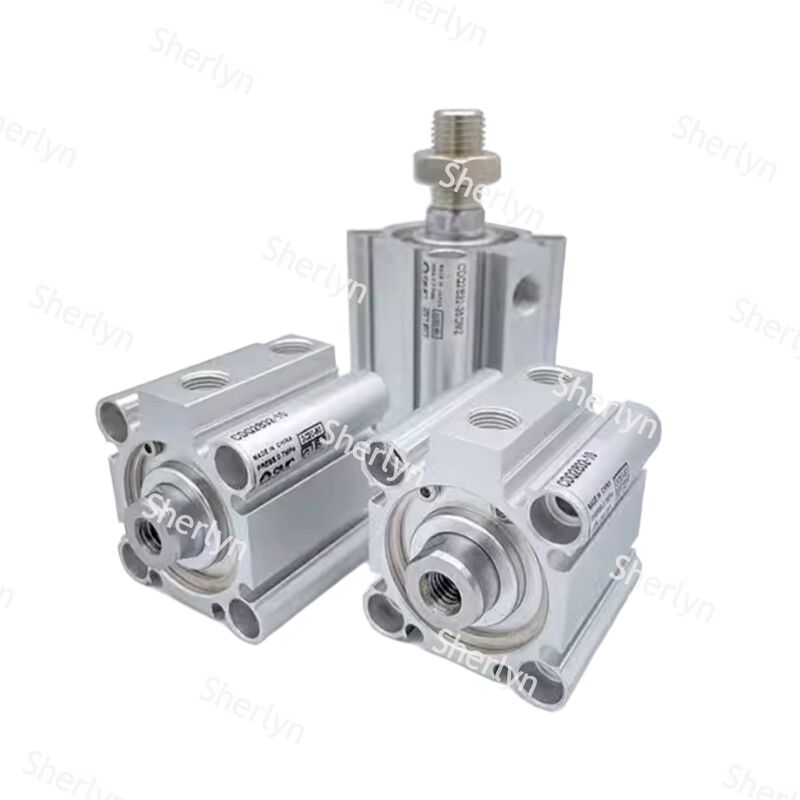

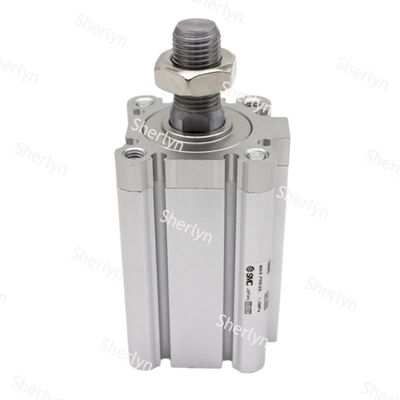

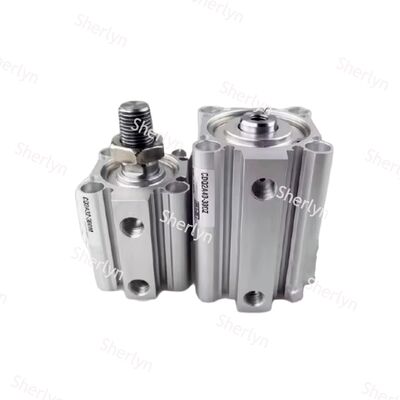

CDQ2B12-30D SMC Podwójnie działający cylinder serii CDQ2

W porównaniu z wieloma tradycyjnymi cylindrami o tej samej wielkości otworu, cylinder ten jest zaprojektowany z cienką strukturą profilową, która oferuje znaczącą przewagę pod względem wielkości.jego wymiary ogólne, zwłaszcza szerokość i wysokość, są zauważalnie mniejszeTa kompaktowość pozwala na bardziej efektywne wykorzystanie przestrzeni w różnych zastosowaniach.

Podstawowe elementy cylindra są wykonane z stopów aluminium, co znacznie zmniejsza całkowitą wagę.Ten atrybut lekkiej wagi nie tylko ułatwia łatwiejszą obsługę i instalację, ale również pozytywnie przyczynia się do osiągnięcia celu lekkiej wagi sprzętu.

Korpus cylindrowy posiada dedykowane rowy montażowe - po dwie po każdej stronie dla mniejszych otworów i cztery po większych.Te rowy są specjalnie zaprojektowane do obsługi kompaktowych przełączników magnetycznych, takich jak serii D-M9Po zainstalowaniu, przełączniki są zlokalizowane wraz z nadwoziem cylindru, oszczędzając cenne miejsce i minimalizując ryzyko przypadkowych kolizji.

Ponadto cylinder obsługuje podstawową opcję montażu przez otwór i oferuje szeroki wybór opcjonalnych akcesoriów, w tym uchwyty dla stóp i uchwyty dla flans.Ta wszechstronność zapewnia, że cylinder można dostosować do różnych wymagań instalacyjnych.

Cylinder działa niezawodnie w zakresie ciśnienia standardowego od 0,07 MPa do 1,0 MPa i działa skutecznie w zakresie temperatur od -10 °C do +70 °C.Dzięki szerokiej perspektywie działania nadaje się do różnych środowisk przemysłowych..

Utrzymanie jest uproszczone dzięki wstępnemu smarowi fabrycznemu, który pozwala na dłuższy czas pracy bez konieczności dodatkowego smarowania w normalnych warunkach powietrza.Ta funkcja pomaga zmniejszyć wysiłki związane z konserwacją i czas przerwy.

W zależności od modelu, użytkownicy mogą wybrać od gumowego amortyzacji do regulowanego amortyzacji powietrza,zapewnienie płynnego i kontrolowanego hamowania przy różnym obciążeniu i prędkości.

Seria CDQ2B jest znana ze swoich kompaktowych rozmiarów i niezawodnej wydajności, dzięki czemu jest popularnym wyborem w branżach automatyki, w których przestrzeń jest ograniczona.Jego konstrukcja umożliwia łatwe dopasowanie do środowisk o rygorystycznych wymaganiach przestrzennych, nie naruszając funkcjonalności.

Ta seria ma szerokie zastosowania w sektorze produkcji elektroniki i półprzewodników.i precyzyjne pozycjonowanie podczas obróbki płyt obwodowych, opakowania chipów i inspekcji z wysoką dokładnością.

Dodatkowo, seria CDQ2B służy jako siłownik w małych urządzeniach automatycznych.gdzie niezbędna jest niezawodna i kompaktowa kontrola ruchu.

W dziedzinie medycyny elementy te są wykorzystywane w urządzeniach i instrumentach wymagających czystych i kompaktowych napędów.przyczynianie się do efektywnej i higienicznej pracy.

Przy wyborze siłownika serii CDQ2B kluczowe parametry, które należy wziąć pod uwagę, to wielkość otworu i długość uderzenia.podczas gdy układ określa odległość jazdy siłownika.

W zależności od potrzeb zastosowania można wybrać między działającymi podwójnie siłownikami, które są napędzane pneumatycznie w obu kierunkach,lub jedno działających siłowników, które posiadają mechanizm zwrotu sprężyny.

Ponadto należy wziąć pod uwagę wszelkie opcje specjalne, np. jeśli konieczne jest regulowane amortyzowanie w celu dostosowania się do określonych warunków obciążenia i prędkości, należy to określić.W przypadkach, gdy oczekuje się obciążeń bocznych, opcja wersji sterowanej, takiej jak seria CDQ2B/W, może zwiększyć trwałość i wydłużyć żywotność.
