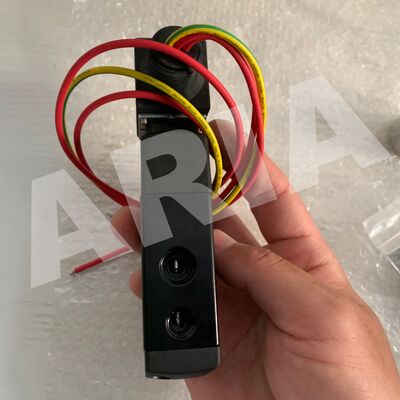

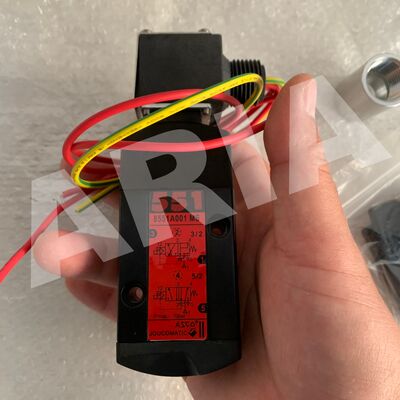

ASCO EF8551A001MS DC24/DCD Emerson NPT 1/4 Elektrozawór

Opis produktu:

Serie ASCO 551, 553 i 531 reprezentują kompaktowe zawory elektromagnetyczne suwakowe przeznaczone do różnych zastosowań przemysłowych. Chociaż mają one wspólną podstawową konstrukcję, różnią się szczegółowymi parametrami, takimi jak rozmiary portów i wydajność przepływu, dostosowując je do odmiennych scenariuszy użytkowania. Zawory te są szeroko stosowane do kontroli gazu w sektorach takich jak inżynieria chemiczna, przetwórstwo żywności i produkcja napojów.

Poniżej znajduje się szczegółowy przegląd każdej serii i ich unikalnych cech:

Powszechnie znany jako seria 8551, zawór ten jest 3-drogowym i 4-drogowym zaworem suwakowym 1/4 cala, zoptymalizowanym do kontroli powietrza i gazów obojętnych w trudnych warunkach. Został zaprojektowany tak, aby wytrzymać niebezpieczne i korozyjne warunki, często spotykane w środowiskach przemysłowych.

• Kluczowe parametry: Ciśnienie robocze waha się od próżni do 150 psi, a temperatura medium od -60°C do 80°C. Jego natężenie przepływu wynosi od 0,5 do 1,0 Cv (0,43 do 0,86 Kv). Zawór obsługuje wiele opcji napięcia, w tym napięcia DC, takie jak 6VDC, 12VDC, 24VDC, oraz napięcia AC, takie jak 24VAC, 110VAC i 220VAC, dostosowując się do różnych środowisk zasilania.
• Konstrukcja i materiały: Korpus zaworu jest dostępny w wykonaniu z anodowanego aluminium, mosiądzu i opcjonalnie ze stali nierdzewnej. Typy portów obejmują G ISO228/1 - G BSPP i NPTF, z połączeniami za pomocą gwintów 1/4 cala NPT lub BSP. Seria oferuje wiele trybów pracy, takich jak 3/2 Normalnie Zamknięty (NC), 4/2, 4/3 Zamknięty Środkowy (CC) i 4/3 Normalnie Otwarty (NO). Obsługiwane są zarówno konfiguracje z pojedynczą, jak i podwójną cewką, a instalacja może być wykonana w dowolnej orientacji.
• Główne zalety i zastosowania: Zawory te, charakteryzujące się hybrydową konstrukcją uszczelniającą łączącą twarde uszczelnienia T z elastycznymi o-ringami, zapewniają doskonałe uszczelnienie i odporność na zanieczyszczenia cząstkami stałymi, umożliwiając stabilną pracę przez miliony cykli. Certyfikaty takie jak ATEX, UL i CSA poświadczają ich jakość przeciwwybuchową. Są one szczególnie odpowiednie do przetwarzania chemicznego, rafinacji ropy naftowej, przemysłu spożywczego i napojów oraz zastosowań w naukach przyrodniczych.

Znany również jako seria 8553, model ten charakteryzuje się większym rozmiarem portu 1/2 cala i większą wydajnością przepływu w porównaniu do serii 551. Podobnie jak jego odpowiednik, jest on używany głównie do kontroli powietrza i gazów obojętnych.

• Kluczowe parametry: Działa od próżni do 150 psi, z ulepszonym zakresem przepływu od 2,0 do 6,0 Cv (1,73 do 5,19 Kv), zapewniając lepszą wydajność przepływu. Konfiguracje napięciowe są zgodne z serią 551, zapewniając kompatybilność w różnych scenariuszach zasilania. Zawór spełnia wymagania stopnia ochrony IP65 i obsługuje pętle bezpieczeństwa funkcjonalnego do SIL3, gwarantując wysokie standardy bezpieczeństwa.
• Konstrukcja i materiały: Korpus zaworu może być wykonany z aluminium, mosiądzu lub stali nierdzewnej 316L. Typy portów obejmują G ISO228/1 - G BSPP i NPTF, z połączeniami za pomocą gwintów 1/2 cala NPT lub BSP. Opcje instalacji obejmują montaż na siłownikach z interfejsami NAMUR zgodnie z normą VDI/VDE3845 lub bezpośredni montaż rurowy za pomocą połączeń gwintowanych.
• Główne zalety i zastosowania: Port wylotowy jest przystosowany do podłączenia rur, a porty NAMUR są umieszczone po tej samej stronie, co zwiększa ochronę przed wnikaniem kurzu i wody. Zawór łączy w sobie cechy wodoodporności i przeciwwybuchowości z konstrukcją o niskim poborze mocy, idealną do środowisk zdalnego zasilania. Znajduje on powszechne zastosowanie w wymagających scenariuszach przemysłowych wymagających dużych natężeń przepływu, takich jak inżynieria chemiczna i operacje rafinacji.

Seria 531 koncentruje się na bezpieczeństwie i niezawodności, oferując zarówno warianty przeciwwybuchowe, jak i nieprzeciwwybuchowe. Jego główną rolą jest kontrola pilota siłownika w przemyśle chemicznym i hybrydowym, a godne uwagi modele to SCG531C001MS.

• Kluczowe parametry: Ciśnienie robocze waha się od -0,95 bara do +10 barów, z tolerancją temperatury otoczenia od -10°C do +60°C. Przy ciśnieniu 6 barów zawór zapewnia natężenie przepływu 1150 l/min (ANR). Rozmiar interfejsu to G1/4 z średnicą portu 6 mm i współczynnikiem przepływu 0,95 m³/h. Typowe napięcia to 220VAC i 24VDC. Pobór mocy cewki charakteryzuje się prądem rozruchowym 6 VA i mocą podtrzymania 3,5 VA.
• Konstrukcja i materiały: Posiada czarny, anodowany aluminiowy korpus, niskotarciowe, nieprzywierające uszczelnienia T dla optymalnego uszczelnienia oraz poliamidowe pokrywy górne i końcowe. Części wewnętrzne wykonane są z acetalu i aluminium. Połączenia elektryczne są dostępne w typach DIN lub metalowych M12, z instalacją zgodnie ze standardami NAMUR. Port wylotowy wykorzystuje interfejs gwintowany w celu zmniejszenia wnikania zanieczyszczeń.
• Główne zalety i zastosowania: Wewnętrzna konstrukcja cyrkulacji powietrza pomaga zapobiegać przedostawaniu się wilgoci do siłownika i korpusu zaworu, minimalizując ryzyko korozji. Seria ta jest zgodna ze standardami bezpieczeństwa EN60730 i posiada certyfikaty przeciwwybuchowe, takie jak ATEX i IECEx. Jego czystość i niezawodność sprawiają, że jest dobrze przystosowany do branż o rygorystycznych wymaganiach dotyczących czystości środowiska, takich jak sektory farmaceutyczny i przetwórstwa spożywczego, a także do kontroli pilota siłownika w przemyśle chemicznym.

Parametry techniczne:

Zastosowania:

Zawór elektromagnetyczny ASCO jest wysoce wszechstronnym i niezawodnym komponentem szeroko stosowanym w różnych zastosowaniach przemysłowych i komercyjnych. Jako 2-drogowy zawór suwakowy elektromagnetyczny z solidnym aluminiowym korpusem, został zaprojektowany do wydajnej pracy pod ciśnieniem nominalnym do 400 barów i w zakresie temperatur od -60°C do 80°C. Dzięki temu idealnie nadaje się do kontrolowania przepływu cieczy i gazów w wymagających środowiskach.

Jednym z głównych zastosowań zaworu elektromagnetycznego ASCO są zautomatyzowane systemy kontroli płynów, w których precyzyjna regulacja ma kluczowe znaczenie. Przemysł taki jak przetwórstwo chemiczne, uzdatnianie wody i systemy HVAC często wykorzystują ten elektromagnetyczny zawór ze względu na jego krótki czas reakcji i niezawodne działanie. Metoda połączenia typu płytowego umożliwia łatwą instalację i integrację z istniejącymi systemami, zwiększając wydajność operacyjną.

W zakładach produkcyjnych zawór suwakowy elektromagnetyczny ASCO jest często stosowany do zarządzania obwodami pneumatycznymi i hydraulicznymi, zapewniając płynne działanie maszyn i mechanizmów bezpieczeństwa. Certyfikat CE gwarantuje zgodność z międzynarodowymi standardami bezpieczeństwa i jakości, co czyni go zaufanym wyborem dla inżynierów i projektantów systemów. Ponadto, zdolność zaworu do adaptacji do różnych wymagań dotyczących pakowania, w tym pakowania kartonowego lub rozwiązań dostosowanych do potrzeb klienta, ułatwia sprawne zarządzanie łańcuchem dostaw.

Zawór elektromagnetyczny ASCO jest również popularny w sektorach motoryzacyjnym i lotniczym, gdzie precyzja i trwałość są najważniejsze. Jego zdolność do niezawodnego funkcjonowania w ekstremalnych temperaturach i wysokich ciśnieniach sprawia, że nadaje się do sterowania układami paliwowymi, obwodami chłodzenia i innymi krytycznymi ścieżkami płynów. Ponadto, dzięki możliwości dostawy 5000 sztuk miesięcznie i minimalnej ilości zamówienia wynoszącej zaledwie jedną sztukę, klienci mogą łatwo nabyć ten zawór zarówno do projektów na dużą skalę, jak i mniejszych potrzeb konserwacyjnych.

Klienci korzystają z elastycznych warunków płatności, w tym T/T, Western Union i Paypal, i mogą spodziewać się szybkiej dostawy w ciągu 1-7 dni roboczych po potwierdzeniu płatności. Ceny podlegają negocjacjom, co pozwala na dostosowane rozwiązania, które spełniają ograniczenia budżetowe bez kompromisów w zakresie jakości. Ogólnie rzecz biorąc, zawór elektromagnetyczny ASCO stanowi niezawodne, wydajne i adaptacyjne rozwiązanie dla szerokiego zakresu scenariuszy zastosowań wymagających precyzyjnej kontroli płynów.

Pakowanie i wysyłka:

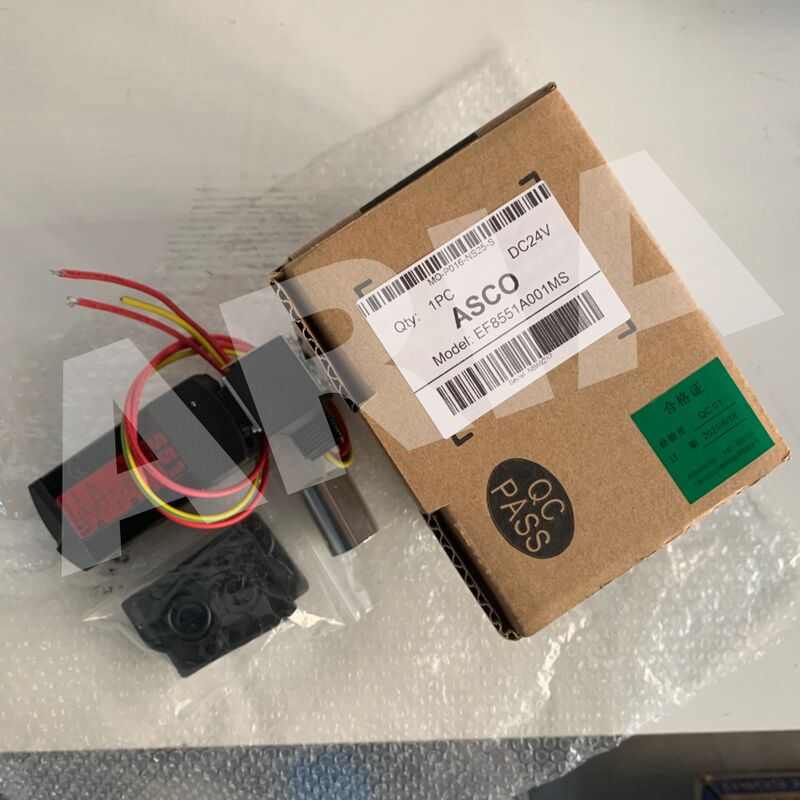

Każdy zawór elektromagnetyczny ASCO jest starannie zapakowany, aby zapewnić ochronę podczas transportu. Zawór jest najpierw umieszczany w ochronnej plastikowej torbie, aby zapobiec zawilgoceniu i zanieczyszczeniu kurzem. Następnie jest bezpiecznie umieszczany w dopasowanej wkładce piankowej wewnątrz solidnego kartonowego pudełka, aby zminimalizować ruch i potencjalne uszkodzenia.

Opakowanie zawiera całą niezbędną dokumentację, taką jak instrukcje instalacji, informacje o gwarancji i kartę certyfikacji produktu. W przypadku wysyłek hurtowych zawory są pakowane w większe kartony z odpowiednią amortyzacją między poszczególnymi pudełkami, aby zapewnić dodatkową ochronę.

Wysyłka jest obsługiwana przez niezawodnych przewoźników z opcjami przyspieszonej lub standardowej dostawy, aby spełnić wymagania klienta. Każda przesyłka jest oznaczona instrukcjami obsługi i informacjami o śledzeniu, aby zapewnić bezpieczną i terminową dostawę zaworów elektromagnetycznych ASCO do lokalizacji klienta.
