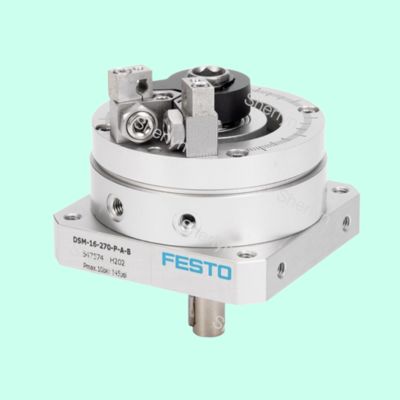

5447576 Festo Podwójnie działający napęd półobrotowy DSM-16-270-CC-A-B

Opis produktu:

Główne zalety siłowników serii DSM odzwierciedlają się w następujących aspektach:

Elastyczny kąt obrotu i wysoka precyzja: Seria DSM oferuje płynnie regulowany kąt obrotu do 270 °. Dzięki konstrukcji z metalowym ogranicznikiem, może osiągnąć wysoką precyzję pozycjonowania końcowego, zapewniając dokładność powtarzalnych ruchów.

Kompaktowa konstrukcja i wysoki moment obrotowy: Zastosowanie konstrukcji z obrotowym łopatkami, energia sprężonego powietrza jest bezpośrednio przekształcana w ruch obrotowy, z kompaktową i lekką konstrukcją. Niektóre modele (takie jak DSM-T) wykorzystują konstrukcję z podwójną siłą łopatek, co może podwoić moment obrotowy i osiągnąć do 80 Nm.

Różnorodne opcje amortyzacji i wykrywania: Seria DSM oferuje elastyczne podkładki amortyzacyjne i regulowaną amortyzację, a modele podstawowe są wyposażone w elastyczne pierścienie/płytki amortyzacyjne. Użytkownicy mogą wybrać mocniejszy amortyzator hydrauliczny, aby skutecznie pochłaniać uderzenia generowane przez duży moment bezwładności. Jednocześnie obsługuje wykrywanie pozycji za pomocą czujnika zbliżeniowego, a niektóre modele mają wbudowane pierścienie magnetyczne ułatwiające instalację czujników.

Bogate modele pochodne i wysokowydajne łożyska: Seria DSM oferuje wiele modeli pochodnych. Na przykład model DSM-HD jest wyposażony w wytrzymałe łożyska, które mogą wytrzymać większe siły osiowe i promieniowe. Model DSM-I integruje również obrotowy potencjometr, który może być używany do budowy kompletnego serwo pneumatycznego systemu pozycjonowania.

Szeroka adaptacja do warunków pracy: Seria DSM ma szeroki zakres ciśnień roboczych, takich jak 2-10 bar lub 0,35-0,8 MPa (w zależności od modelu), co pozwala na stabilną pracę przy różnych ciśnieniach. Jego konstrukcja kładzie nacisk na niezawodność, na przykład stosowanie nowych uszczelnień komory i obrotowych łopatek, co pozwala na uzyskanie doskonałej synchronizacji przy ciśnieniach od 1,5 do 10 bar.

Zastosowania:

Dzięki swoim specyficznym cechom, seria DSM wykazuje doskonałe wyniki w różnych dziedzinach i urządzeniach:

Ogólna automatyzacja fabryk: Seria DSM jest szeroko stosowana w dziedzinie automatyzacji fabryk w wielu branżach. Jego kompaktowa konstrukcja i elastyczna metoda instalacji ułatwiają integrację z urządzeniami o ograniczonej przestrzeni.

Obsługa materiałów i montaż: W dziedzinie technologii chwytania i montażu, siłowniki DSM są wykorzystywane do zadań takich jak obracanie, przewracanie, pozycjonowanie i przenoszenie elementów obrabianych.

Maszyny górnicze i środowiska specjalne: Seria DSM znajduje również zastosowanie w maszynach górniczych i narzędziach pneumatycznych. Niektóre modele uzyskały certyfikat ATEX i mogą pracować w potencjalnie wybuchowych środowiskach. Jego konstrukcja, na przykład niektóre modele, które nie używają głównie metalu miedzi, cynku i niklu, jest dobrze dostosowana do branż o specyficznych wymaganiach materiałowych, takich jak zakłady produkcyjne baterii litowych.

System pozycjonowania o wysokiej precyzji: Wykorzystując zintegrowany potencjometr serii DSM-I wraz ze sterownikiem osi CPX-CMAX i proporcjonalnym zaworem sterowania kierunkiem VPWP, można stworzyć precyzyjny serwo pneumatyczny system pozycjonowania w celu osiągnięcia zaawansowanego sterowania ruchem.

Dane techniczne

• Rozmiar16
• Kąt amortyzacji12 stopni
• Zakres regulacji kąta obrotu0 stopni ... 246 stopni
• Kąt obrotu0 stopni ... 246 stopni
• Dopuszczalny promień zatrzymania≥17 mm
• AmortyzacjaAmortyzator na obu końcach
• Pozycja montażowaopcjonalna
• Precyzyjna regulacja-3 stopnie
• Tryb pracyDwustronnego działania

Wsparcie i usługi:

Nasze wsparcie techniczne i usługi dla siłownika pneumatycznego tłokowego obejmują:

- Wskazówki i wsparcie dotyczące instalacji

- Pomoc w rozwiązywaniu problemów

- Zalecenia dotyczące konserwacji

- Usługi naprawcze

- Porady dotyczące optymalizacji wydajności produktu

Pakowanie i wysyłka:

Opakowanie produktu dla siłownika pneumatycznego tłokowego:

Siłownik pneumatyczny tłokowy jest starannie zapakowany w solidne kartonowe pudełko z dużą ilością ochronnej wyściółki, aby zapobiec uszkodzeniom podczas transportu.

Informacje o wysyłce:

Oferujemy szybkie i niezawodne usługi wysyłkowe dla wszystkich naszych produktów, w tym siłownika pneumatycznego tłokowego. Po przetworzeniu zamówienia produkt zostanie wysłany w ciągu 1-2 dni roboczych. Otrzymasz numer śledzenia, aby monitorować status dostawy swojej paczki.
