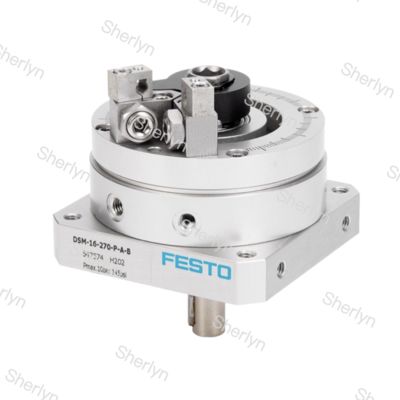

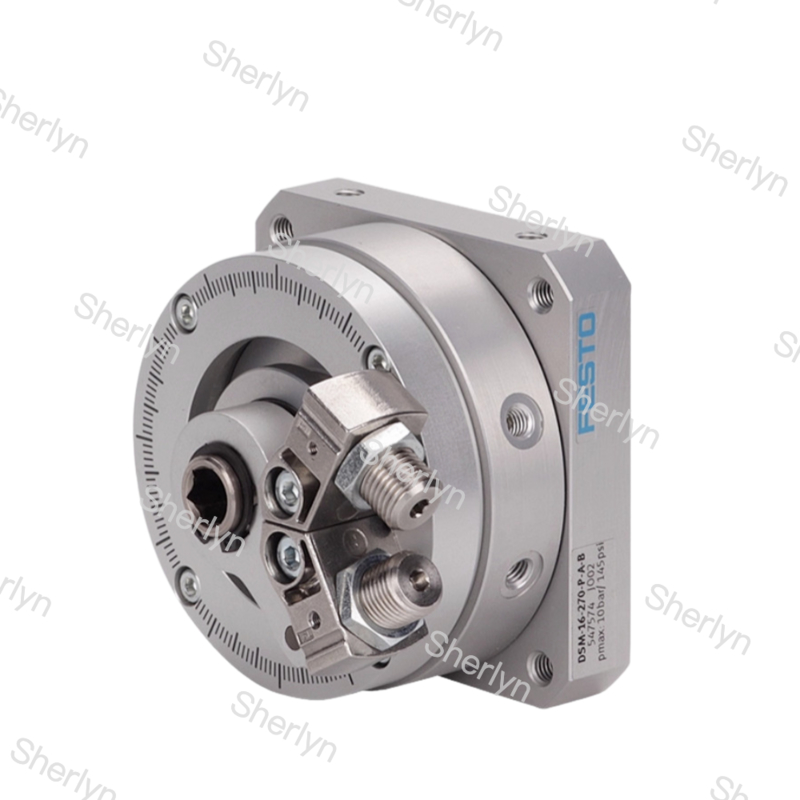

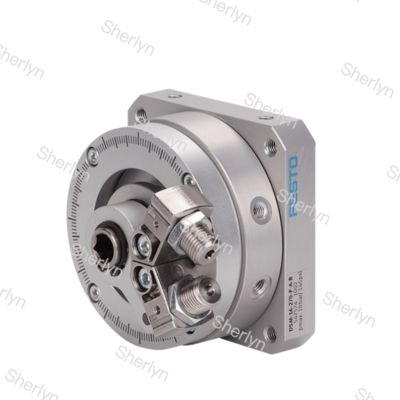

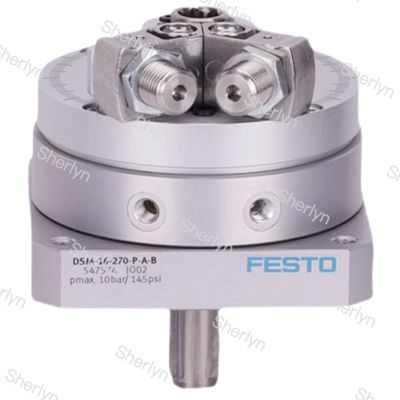

Dwukrotnie działający cylinder tłoków powietrza dla Festo DSM-32-270-P-A-B 547582

Opis produktu:

Główne zalety siłowników serii DSM są demonstrowane w różnych aspektach:

Elastyczny kąt obrotu i wysoka precyzja: Seria DSM zapewnia płynnie regulowany kąt obrotu do 270°. Dzięki konstrukcji z metalowym ogranicznikiem, zapewnia wysoką precyzję pozycjonowania końcowego dla dokładnych, powtarzalnych ruchów.

Kompaktowa struktura i wysoki moment obrotowy: Dzięki zastosowaniu obrotowej konstrukcji łopatkowej, energia sprężonego powietrza jest bezpośrednio przekształcana w ruch obrotowy, co skutkuje kompaktową i lekką konstrukcją. Niektóre modele, jak DSM-T, posiadają konstrukcję z podwójną łopatką, która może podwoić moment obrotowy do 80 Nm.

Różnorodne opcje amortyzacji i wykrywania: Seria DSM oferuje elastyczne podkładki amortyzacyjne i regulowaną amortyzację. Modele podstawowe są wyposażone w elastyczne pierścienie/płytki amortyzacyjne, podczas gdy użytkownicy mogą wybrać bardziej wytrzymały amortyzator hydrauliczny, aby skutecznie pochłaniać uderzenia. Dodatkowo obsługiwane jest wykrywanie pozycji za pomocą czujnika zbliżeniowego, a niektóre modele posiadają wbudowane pierścienie magnetyczne ułatwiające instalację czujników.

Bogate modele pochodne i łożyska o wysokiej wydajności: W serii DSM dostępnych jest wiele modeli pochodnych. Na przykład model DSM-HD jest wyposażony w łożyska o dużej wytrzymałości, zdolne wytrzymać większe siły osiowe i promieniowe. Model DSM-I integruje obrotowy potencjometr, umożliwiając stworzenie kompletnego serwo pneumatycznego systemu pozycjonowania.

Szeroka adaptacja do warunków pracy: Seria DSM dostosowuje się do szerokiego zakresu ciśnień roboczych, od 2-10 bar lub 0,35-0,8 MPa (w zależności od modelu), zapewniając stabilną pracę w różnych warunkach ciśnieniowych. Jego konstrukcja kładzie nacisk na niezawodność, wykorzystując nowe uszczelnienia komorowe i obrotowe łopatki, aby osiągnąć doskonałą synchronizację w zakresie ciśnień od 1,5 do 10 bar.

Zastosowania:

Uwzględniając wspomniane cechy, seria DSM doskonale sprawdza się w różnych dziedzinach i urządzeniach:

Ogólna automatyzacja fabryk: Seria DSM znajduje szerokie zastosowanie w automatyzacji fabryk w różnych branżach. Jego kompaktowa konstrukcja i wszechstronna metoda instalacji umożliwiają łatwą integrację z urządzeniami o ograniczonej przestrzeni.

Obsługa materiałów i montaż: W dziedzinie technologii chwytania i montażu, siłowniki DSM mogą spełniać funkcje takie jak obracanie, przewracanie, pozycjonowanie i przenoszenie elementów obrabianych.

Maszyny górnicze i środowiska specjalne: Seria DSM znajduje również zastosowanie w maszynach górniczych i narzędziach pneumatycznych. Niektóre modele otrzymały certyfikat ATEX, co pozwala na ich stosowanie w potencjalnie wybuchowych środowiskach. Ponadto jego konstrukcja, która obejmuje modele, które nie wykorzystują głównie metalu miedzi, cynku i niklu, pasuje do branż o odmiennych wymaganiach materiałowych, takich jak zakłady produkujące baterie litowe.

System pozycjonowania o wysokiej precyzji: Integrując serię DSM-I z potencjometrem, w połączeniu z kontrolerem osi CPX-CMAX i proporcjonalnym zaworem sterowania kierunkowego VPWP, można ją rozszerzyć do zaawansowanego serwo pneumatycznego systemu pozycjonowania w celu osiągnięcia skomplikowanego sterowania ruchem.

Dane techniczne

• Rozmiar32
• Kąt amortyzacji1,4 stopnia
• Zakres regulacji kąta obrotu0 stopni ... 270 stopni
• Kąt obrotu0 stopni ... 270 stopni
• Dopuszczalny promień zatrzymania≥28 mm
• AmortyzacjaElastyczne pierścienie/podkładki amortyzacyjne na obu końcach
• Pozycja montażowaDowolna
• Precyzyjna regulacja-6 stopni
• Tryb pracyDwustronnego działania
