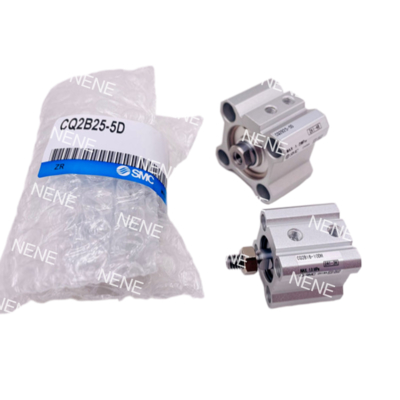

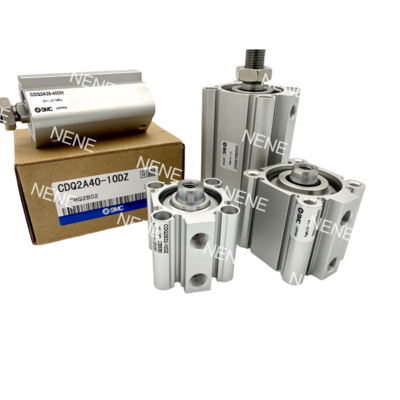

SMC CQ2A12-5DM Kompaktny i wszechstronny cylinder pneumatyczny tłokowy

Opis produktu:

Siłowniki ultra-kompaktowe serii SMC CQ2A zapewniają precyzyjny ruch liniowy w ograniczonych przestrzeniach. Siłowniki te mają średnicę otworu 12 mm i są dostępne z opcjami skoku od 5 mm do 50 mm. Pomimo kompaktowej konstrukcji, oferują solidną wydajność i są o 30% krótsze w porównaniu ze standardowymi siłownikami. Zbudowane z aluminium lotniczego z twardym anodowaniem, te dwustronnego działania siłowniki z pojedynczym tłoczyskiem mogą pracować pod ciśnieniem od 0,05 do 1,0 MPa (7-145 psi) i generują maksymalny nacisk 90 N.

Wstępnie nasmarowane uszczelnienia zapewniają bezobsługową pracę siłowników, a zintegrowane pola magnetyczne umożliwiają montaż czujników. Siłowniki te są również kompatybilne z modułowym systemem akcesoriów SMC, który obejmuje prowadnice, zawory i wsporniki montażowe.

Cechy:

Ultra-kompaktowy: szerokość 24 mm, o 40% krótszy niż siłowniki ISO (np. 82 mm przy skoku 50 mm)

Lekki: korpus aluminiowy zoptymalizowany pod kątem topologii (0,15 kg przy skoku 50 mm)

Integracja modułowa: bezpośredni montaż z prowadnicami MXS/zaworami VQ

Zrównoważony nacisk: 90N±3% siła dwukierunkowa przy 1,0 MPa

Duża prędkość: praca 500 mm/s, czas reakcji 0,15 s przy skoku 50 mm

Regulowane tłumienie: opcjonalny amortyzator hydrauliczny (absorpcja 0,043 J)

Opcja szerokiego zakresu temperatur: uszczelnienia -XB6 do pracy w temperaturach od -40 do 150°C (-40 do 302°F)

Odporność na korozję: zestaw ze stali nierdzewnej -XC6 (tłoczysko SUS304)

Ochrona IP65: podwójne wycieraczki -XC4 do środowisk zapylonych/zabrudzonych

Gniazda czujników 4-stronne: kompatybilne z czujnikami D-M9N (gniazdo Φ3,5 mm)

8 stylów montażu: wstępnie załadowane śruby do konfiguracji typu A/L/D

Regulacja skoku: modyfikacja skoku ±5 mm z modułem -XC8

Twardo anodowany otwór: powłoka 25μm, 3× odporność na zużycie

Tłoczysko chromowane na twardo: grubość 0,02 mm, współczynnik tarcia μ≤0,15

Uszczelnienia bez wycieków: związek X271 FKM, Wyciek <0,1 ml/min przy 0,5 MPa

Zastosowania:

Warianty skoku 35-50 mm z zestawami ze stali nierdzewnej -XC6 obsługują próbki biologiczne w analizatorach, zapobiegając zanieczyszczeniom w środowiskach zgodnych z FDA.

Praca pod niskim ciśnieniem (0,05 MPa) zapewnia dokładność dozowania płynu 0,1 ml w instrumentach IVD przy użyciu jednostek o skoku 10 mm.

Kontrola optyczna: siłowniki o skoku 40 mm pozycjonują kamery AOI z regulowanymi prędkościami 50-200 mm/s, minimalizując wibracje podczas obrazowania o dużym powiększeniu.

Zintegrowane z robotami współpracującymi do lekkiego wkładania części (skok 25 mm, gwint tłoczyska M3) w czasie cyklu poniżej 0,5 s.

Szybkie cięcie: modele o skoku 50 mm uruchamiają ostrza w systemach zgrzewania folii, wykonując cięcia w 0,2 s przy 1,0 MPa z hydraulicznym tłumieniem w celu redukcji wstrząsów.

Wersje o skoku 15 mm z uchwytami montażowymi -DZ korygują odchylenia pozycji etykiet ≤0,3 mm w liniach pakowania blistrów farmaceutycznych.

Producent urządzeń medycznych zmniejszył grubość maszyny o 42% przy użyciu CQ2A12-30DMZ z czujnikami 4-stronnymi, skracając przestoje o 70% w systemach załadunku wkładów.

Wsparcie i usługi:

Nasza firma zapewnia kompleksowe wsparcie techniczne i usługi dla naszego produktu, siłownika pneumatycznego tłokowego. Nasz zespół ekspertów jest dedykowany do pomocy klientom w zakresie wszelkich pytań technicznych, rozwiązywania problemów oraz udzielania wskazówek dotyczących prawidłowego użytkowania i konserwacji produktu. Niezależnie od tego, czy masz pytania dotyczące instalacji, obsługi czy optymalizacji wydajności, nasz zespół wsparcia technicznego jest do Twojej dyspozycji.

Pakowanie i wysyłka:

Nazwa produktu: Siłownik pneumatyczny tłokowy

Opis: Wysokiej jakości siłownik pneumatyczny tłokowy przeznaczony do użytku przemysłowego.

Cechy:

• Trwała konstrukcja
• Płynna praca
• Łatwa instalacja

Pakiet zawiera:

• 1 x Siłownik pneumatyczny tłokowy
• Instrukcja instalacji

Informacje o wysyłce:

• Metoda wysyłki: Wysyłka standardowa
• Szacowany czas dostawy: 5-7 dni roboczych
• Koszt wysyłki: 10,00 $
