Zakres prędkości tłoka 50 do 500 mm/s Cylinder automatyczny dla maksymalnego ciśnienia roboczego 1,0 MPa w zastosowaniach przemysłowych

Opis produktu:

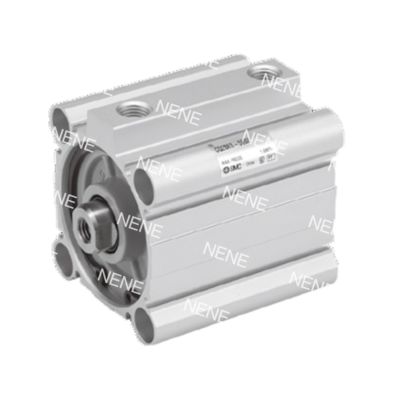

Seria SMC CQ2A ultrakompaktowe cylindry zapewniają precyzyjny ruch liniowy w zastosowaniach o ograniczonej przestrzeni. Charakteryzują się rozmiarem otworu 12 mm z opcjami skoku 5/10/15/20/25/30/35/40/45/50 mm , te cylindry dwustronnego działania z pojedynczym tłoczyskiem łączą w sobie o 30% krótszą długość niż standardowe cylindry z solidną wydajnością.

Zbudowane z aluminium lotniczego z twardym anodowaniem, działają w zakresie 0,05-1,0 MPa (7-145 psi) aby generować maksymalny ciąg 90 N . Wstępnie nasmarowane uszczelnienia umożliwiają bezobsługową pracę, a zintegrowane pola magnetyczne obsługują montaż czujników.

Kompatybilne z modułowym systemem akcesoriów SMC , w tym prowadnicami, zaworami i wspornikami montażowymi.

Cechy:

1. Konstrukcja zoptymalizowana pod kątem przestrzeni
Ultrakompaktowy: Szerokość 24 mm, o 40% krótszy niż cylindry ISO (np. 82 mm przy skoku 50 mm)
Lekki: Korpus aluminiowy zoptymalizowany pod kątem topologii (0,15 kg przy skoku 50 mm)
Integracja modułowa: Bezpośredni montaż z prowadnicami MXS/zaworami VQ

2. Precyzyjna wydajność
Zrównoważony ciąg: Siła dwukierunkowa 90N±3% przy 1,0 MPa
Duża prędkość: Praca 500 mm/s, czas reakcji 0,15 s przy skoku 50 mm
Regulowane tłumienie: Opcjonalny amortyzator hydrauliczny (absorpcja 0,043 J)

3. Zwiększona trwałość
Opcja szerokiego zakresu temperatur: Uszczelnienia -XB6 do pracy w zakresie -40~150°C (-40~302°F)
Odporność na korozję: Zestaw ze stali nierdzewnej -XC6 (tłoczysko SUS304)
Ochrona IP65: Podwójne wycieraczki -XC4 do środowisk zapylonych/zabrudzonych

4. Inteligentny montaż
Gniazda czujników z 4 stron: Kompatybilne z czujnikami D-M9N (gniazdo Φ3,5 mm)
8 stylów montażu: Wstępnie załadowane śruby do konfiguracji typu A/L/D
Regulacja skoku: Modyfikacja skoku ±5 mm z modułem -XC8

5. Zaawansowana inżynieria
Twardo anodowany otwór: Powłoka 25μm, 3× odporność na zużycie
Twardo chromowane tłoczysko: Grubość 0,02 mm, współczynnik tarcia μ≤0,15
Uszczelnienia bez wycieków: Związek X271 FKM, <0,1 ml/min wycieku przy 0,5 MPa

Zastosowania:

Przenoszenie próbek diagnostycznych:
Warianty skoku 35-50 mm z zestawami ze stali nierdzewnej -XC6 obsługują próbki biologiczne w analizatorach, zapobiegając zanieczyszczeniom w środowiskach zgodnych z FDA.

Dozowanie odczynników:
Praca przy niskim ciśnieniu (0,05 MPa) zapewnia dokładność dozowania płynu 0,1 ml w instrumentach IVD przy użyciu jednostek o skoku 10 mm.

Kompaktowe komórki automatyzacji
Kontrola optyczna:
Cylindry o skoku 40 mm pozycjonują kamery AOI z regulowanymi prędkościami 50-200 mm/s, minimalizując wibracje podczas obrazowania o dużym powiększeniu.

Chwytaki robotyczne:
Zintegrowane z robotami współpracującymi do lekkiego wkładania części (skok 25 mm, gwinty tłoczyska M3) w czasie cyklu poniżej 0,5 s.

Maszyny pakujące
Szybkie cięcie:
Modele o skoku 50 mm uruchamiają ostrza w systemach zgrzewania folii, wykonując cięcia w 0,2 s przy 1,0 MPa z amortyzacją hydrauliczną w celu redukcji wstrząsów.

Wyrównanie etykiet:
Wersje o skoku 15 mm z uchwytami montażowymi -DZ korygują odchylenia pozycji etykiet ≤0,3 mm w liniach blistrowania farmaceutycznego.

Studium przypadku:
Producent urządzeń medycznych zmniejszył grubość maszyny o 42% przy użyciu CQ2A12-30DMZ z czujnikami z 4 stron, skracając przestoje o 70% w systemach ładowania wkładów.

Wsparcie i usługi:

Nasza firma zapewnia kompleksowe wsparcie techniczne i usługi dla produktu Cylinder Pneumatyczny Tłokowy. Nasz zespół ekspertów jest dedykowany pomaganiu klientom w przypadku wszelkich pytań technicznych lub problemów, które mogą napotkać w związku z produktem. Niezależnie od tego, czy chodzi o rozwiązywanie problemów, wskazówki dotyczące konserwacji czy informacje o produkcie, jesteśmy do Państwa dyspozycji.

Pakowanie i wysyłka:

Opakowanie produktu:

Cylinder Pneumatyczny Tłokowy jest starannie pakowany w solidne kartonowe pudełko, aby zapewnić bezpieczny transport i dostawę. Produkt jest bezpiecznie amortyzowany materiałami ochronnymi, aby zapobiec uszkodzeniom podczas transportu.

Informacje o wysyłce:

Zamówienia na Cylinder Pneumatyczny Tłokowy są zazwyczaj wysyłane w ciągu 1-2 dni roboczych po potwierdzeniu płatności. Oferujemy standardowe opcje wysyłki, a także wysyłkę ekspresową dla pilnych zamówień. Klienci otrzymają numer śledzenia, aby monitorować status przesyłki.
