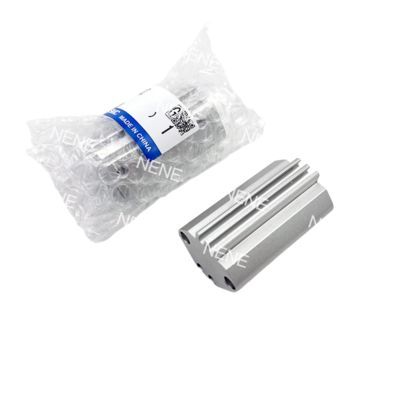

CQ2A12-5D Kompaktowy cylinder standardowy Typ dwustronnego działania Pojedynczy tłoczysko CQ2 SMC

Opis produktu:

Siłowniki ultrakompaktowe serii SMC CQ2A zapewniają precyzyjny ruch liniowy w zastosowaniach o ograniczonej przestrzeni. Te dwustronnego działania siłowniki z pojedynczym tłoczyskiem mają średnicę 12 mm i są dostępne z opcjami skoku od 5 mm do 50 mm. Pomimo tego, że są o 30% krótsze niż standardowe siłowniki, oferują wysoką wydajność dzięki konstrukcji z aluminium lotniczego z twardą anodowaniem. Działając w zakresie 0,05-1,0 MPa (7-145 psi), mogą generować maksymalny nacisk 90 N.

Dzięki wstępnie nasmarowanym uszczelnieniom zapewniającym bezobsługową pracę i zintegrowanym polom magnetycznym do montażu czujników, siłowniki te oferują wygodę i wydajność. Są również kompatybilne z modułowym systemem akcesoriów SMC, umożliwiając łatwą integrację z prowadnicami, zaworami i wspornikami montażowymi.

Cechy:

Ultrakompaktowy: szerokość 24 mm, o 40% krótszy niż siłowniki ISO (np. 82 mm przy skoku 50 mm)

Lekki: Korpus aluminiowy zoptymalizowany topologicznie (0,15 kg przy skoku 50 mm)

Integracja modułowa: Montaż bezpośredni z prowadnicami MXS/zaworami VQ

Zrównoważony nacisk: 90N±3% siły dwukierunkowej przy 1,0 MPa

Duża prędkość: Praca 500 mm/s, czas reakcji 0,15 s przy skoku 50 mm

Regulowane tłumienie: Opcjonalny amortyzator hydrauliczny (absorpcja 0,043 J)

Opcja szerokiego zakresu temperatur: Uszczelnienia -XB6 do pracy w zakresie -40~150°C (-40~302°F)

Odporność na korozję: Zestaw ze stali nierdzewnej -XC6 (tłoczysko SUS304)

Ochrona IP65: Podwójne wycieraczki -XC4 do środowisk zapylonych/zabrudzonych

Gniazda czujników 4-stronne: Kompatybilne z czujnikami D-M9N (gniazdo Φ3,5 mm)

8 stylów montażu: Wstępnie załadowane śruby do konfiguracji typu A/L/D

Regulacja skoku: Modyfikacja skoku ±5 mm z modułem -XC8

Twardo anodowany otwór: Powłoka 25 μm, 3× odporność na zużycie

Tłoczysko chromowane twardo: Grubość 0,02 mm, współczynnik tarcia μ≤0,15

Uszczelnienia bez wycieków: Związek X271 FKM, Wyciek <0,1 ml/min przy 0,5 MPa

Zastosowania:

Obsługa mikrokomponentów: Modele o krótkim skoku 5-15 mm umożliwiają precyzyjne pobieranie i umieszczanie komponentów SMD 0201 w montażu PCB, osiągając powtarzalność ±0,05 mm.

Systemy znakowania laserowego: Skoki 20-30 mm napędzają głowice znakujące ze sprzężeniem zwrotnym pozycji za pomocą czujników D-M9N, zapewniając dokładność wyrównania poniżej odchylenia 0,1 mm.

Przenoszenie próbek diagnostycznych: Warianty skoku 35-50 mm z zestawami ze stali nierdzewnej -XC6 obsługują próbki biologiczne w analizatorach, zapobiegając zanieczyszczeniom w środowiskach zgodnych z FDA.

Dozowanie odczynników: Praca przy niskim ciśnieniu (0,05 MPa) zapewnia dokładność dozowania płynu 0,1 ml w instrumentach IVD przy użyciu jednostek o skoku 10 mm.

Inspekcja optyczna: Siłowniki o skoku 40 mm pozycjonują kamery AOI z regulowanymi prędkościami 50-200 mm/s, minimalizując wibracje podczas obrazowania o dużym powiększeniu.

Chwytaki robotyczne: Zintegrowane z robotami współpracującymi do lekkiego wkładania części (skok 25 mm, gwint tłoczyska M3) w czasie cyklu poniżej 0,5 s.

Cięcie z dużą prędkością: Modele o skoku 50 mm uruchamiają ostrza w systemach zgrzewania folii, wykonując cięcia w 0,2 s przy 1,0 MPa z amortyzacją hydrauliczną w celu redukcji wstrząsów.

Wyrównanie etykiet: Wersje o skoku 15 mm z uszami montażowymi -DZ korygują odchylenia pozycji etykiet ≤0,3 mm w liniach pakowania blistrów farmaceutycznych.

Producent wyrobów medycznych zmniejszył grubość maszyny o 42% za pomocą CQ2A12-30DMZ z czujnikami 4-stronnymi, skracając przestoje o 70% w systemach załadunku wkładów.
