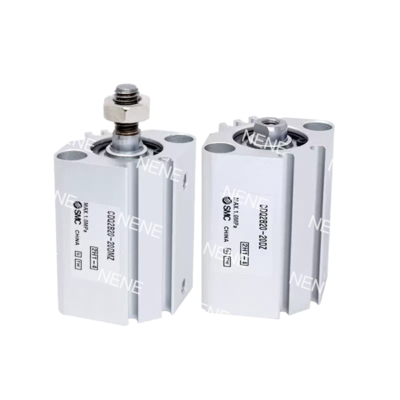

SMC Podwójnie działający cylinder pneumatyczny tłokowy CQ2A12-25D

Opis produktu:

Siłowniki ultra-kompaktowe serii SMC CQ2A zapewniają precyzyjny ruch liniowy w zastosowaniach o ograniczonej przestrzeni. Charakteryzują się średnicą otworu 12 mm z opcjami skoku 5/10/15/20/25/30/35/40/45/50 mm, te dwustronnego działania siłowniki jednostronnego działania łączą w sobie o 30% krótszą długość niż standardowe siłowniki z solidną wydajnością.

Zbudowane z aluminium klasy lotniczej z twardym anodowaniem, działają w zakresie 0,05-1,0 MPa (7-145 psi), generując maksymalny ciąg 90 N. Wstępnie nasmarowane uszczelnienia umożliwiają bezobsługową pracę, a zintegrowane pola magnetyczne obsługują montaż czujników.

Kompatybilne z modułowym systemem akcesoriów SMC, w tym prowadnicami, zaworami i wspornikami montażowymi.

Cechy:

Ultra-kompaktowy: 24 mm szerokość, 40% krótszy niż siłowniki ISO (np. 82 mm przy skoku 50 mm )

Lekki: Korpus aluminiowy zoptymalizowany topologicznie ( 0,15 kg przy skoku 50 mm )

Integracja modułowa: Bezpośredni montaż z prowadnicami MXS/zaworami VQ

Zrównoważony ciąg: 90N±3% siła dwukierunkowa przy 1,0 MPa

Duża prędkość: 500 mm/s działanie, 0,15 s czas reakcji przy skoku 50 mm

Regulowana amortyzacja: Opcjonalny amortyzator hydrauliczny ( absorpcja 0,043 J )

Opcja szerokiego zakresu temperatur: uszczelnienia -XB6 dla -40~150°C (-40~302°F) działanie

Odporność na korozję: zestaw ze stali nierdzewnej -XC6 ( pręt SUS304 )

Ochrona IP65: podwójne wycieraczki -XC4 do środowisk zapylonych/zabrudzonych

Gniazda czujników 4-stronne: Kompatybilne z czujnikami D-M9N ( gniazdo Φ3,5 mm )

8 stylów montażu: Wstępnie załadowane śruby dla konfiguracji typu A/L/D

Regulacja skoku: ± 5 mm modyfikacja przesuwu z modułem -XC8

Twardo anodowany otwór: powłoka 25μm , 3× odporność na zużycie

Twardo chromowany pręt: 0,02 mm grubość, μ≤ 0,15 współczynnik tarcia

Uszczelnienia bez wycieków: związek X271 FKM , < 0,1 ml/min wyciek przy 0,5 MPa

Zastosowania:

Obsługa mikro-komponentów: Modele o krótkim skoku w zakresie od 5 do 15 mm ułatwiają precyzyjne operacje pick-and-place komponentów SMD 0201 w montażu PCB, zapewniając powtarzalność ±0,05 mm.

Systemy znakowania laserowego: Wyposażone w skoki 20-30 mm, systemy te napędzają głowice znakujące wyposażone w sprzężenie zwrotne pozycji za pośrednictwem czujników D-M9N, zapewniając dokładność wyrównania w granicach odchylenia 0,1 mm.

Przenoszenie próbek diagnostycznych: Warianty skoku 35-50 mm, wyposażone w zestawy ze stali nierdzewnej -XC6, są przeznaczone do obsługi próbek biologicznych w analizatorach, zapobiegając zanieczyszczeniom w ustawieniach zgodnych z FDA.

Dozowanie odczynników: Działając przy niskim ciśnieniu (0,05 MPa), jednostki o skoku 10 mm osiągają dokładność dozowania płynu 0,1 ml w instrumentach IVD.

Kontrola optyczna: Siłowniki o skoku 40 mm pozycjonują kamery AOI z regulowanymi prędkościami 50-200 mm/s, minimalizując wibracje podczas obrazowania o dużym powiększeniu.

Chwytaki robotyczne: Zintegrowane z robotami współpracującymi, systemy te ułatwiają wkładanie lekkich części o skoku 25 mm i gwintach prętowych M3, osiągając czasy cyklu poniżej 0,5 sekundy.

Szybkie cięcie: Modele o skoku 50 mm uruchamiają ostrza w systemach zgrzewania folii, wykonując cięcia w 0,2 sekundy przy ciśnieniu 1,0 MPa z amortyzacją hydrauliczną w celu redukcji wstrząsów.

Wyrównanie etykiet: Wersje o skoku 15 mm i uszach montażowych -DZ korygują odchylenia pozycji etykiet ≤0,3 mm w liniach pakowania blistrów farmaceutycznych.

Producent urządzeń medycznych osiągnął 42% redukcję grubości maszyny, wykorzystując produkt CQ2A12-30DMZ z 4-stronnymi czujnikami, co doprowadziło do 70% zmniejszenia przestojów w systemach załadunku wkładów.

Wsparcie i usługi:

Nasz zespół wsparcia technicznego produktu dla cylindrów pneumatycznych tłokowych jest dedykowany oferowaniu pomocy przy instalacji, rozwiązywaniu problemów i konserwacji produktu. Nasi wykwalifikowani technicy są dostępni, aby zapewnić wskazówki i rozwiązania w celu zapewnienia optymalnej wydajności i efektywności cylindra.

Oprócz wsparcia technicznego oferujemy również szereg usług dla cylindrów pneumatycznych tłokowych, w tym opcje naprawy i renowacji. Nasz zespół ekspertów może pomóc w serwisowaniu cylindra w celu przedłużenia jego żywotności i utrzymania jego funkcjonalności.

Pakowanie i wysyłka:

Nazwa produktu: Cylinder pneumatyczny tłokowy

Opis: Wysokiej jakości cylinder pneumatyczny tłokowy odpowiedni do różnych zastosowań przemysłowych.

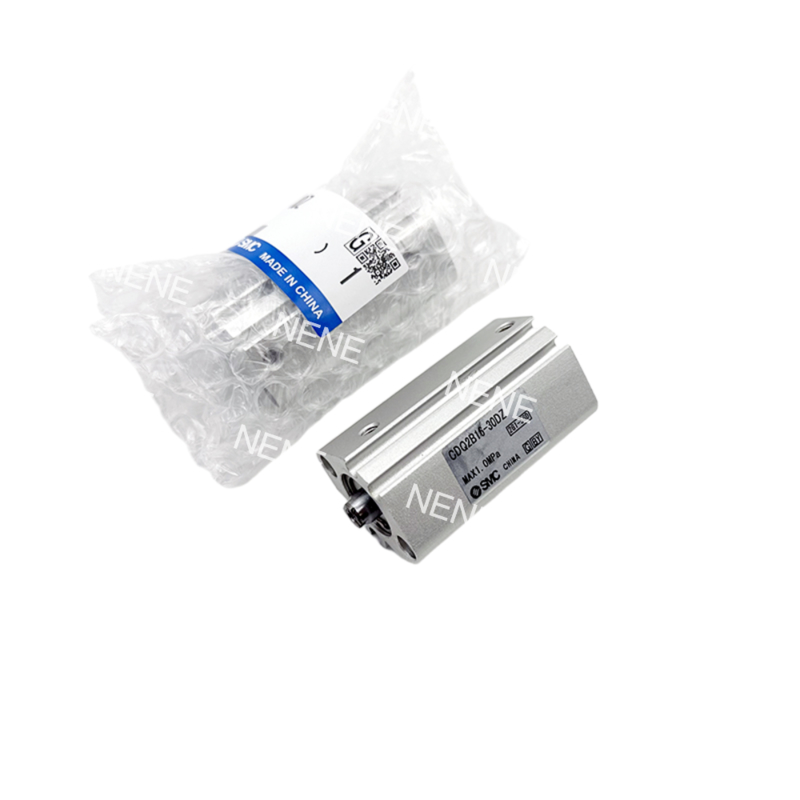

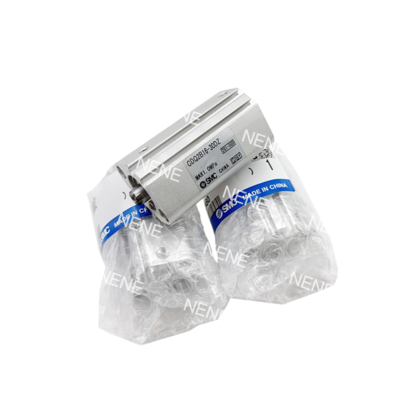

Opakowanie: Cylinder pneumatyczny tłokowy zostanie bezpiecznie zapakowany w solidne kartonowe pudełko, aby zapobiec uszkodzeniom podczas transportu.
