Siłownik dwustronnego działania z pojedynczym tłoczyskiem CQ2A12-30D SMC, średnica 12mm, skok 30mm

Opis produktu:

Siłowniki ultra-kompaktowe serii SMC CQ2A zapewniają precyzyjny ruch liniowy w zastosowaniach o ograniczonej przestrzeni. Z rozmiarem otworu 12 mm i opcjami skoku od 5 mm do 50 mm, te dwustronnego działania siłowniki z pojedynczym tłoczyskiem są o 30% krótsze niż standardowe siłowniki, zachowując jednocześnie solidną wydajność. Wykonane z aluminium klasy lotniczej z twardym anodowaniem, działają w zakresie 0,05-1,0 MPa (7-145 psi), zapewniając maksymalny nacisk 90 N.

Wstępnie nasmarowane uszczelnienia zapewniają bezobsługową pracę, a zintegrowane pola magnetyczne ułatwiają montaż czujników. Siłowniki są kompatybilne z modułowym systemem akcesoriów SMC, który obejmuje prowadnice, zawory i wsporniki montażowe.

Cechy:

Ultra-kompaktowy: szerokość 24 mm, o 40% krótszy niż siłowniki ISO (np. 82 mm przy skoku 50 mm)

Lekki: Korpus aluminiowy zoptymalizowany pod kątem topologii (0,15 kg przy skoku 50 mm)

Integracja modułowa: Bezpośredni montaż z prowadnicami MXS/zaworami VQ

Zrównoważony nacisk: 90N±3% siły dwukierunkowej przy 1,0 MPa

Duża prędkość: Praca 500 mm/s, czas reakcji 0,15 s przy skoku 50 mm

Regulowane tłumienie: Opcjonalny amortyzator hydrauliczny (absorpcja 0,043 J)

Opcja szerokiego zakresu temperatur: Uszczelnienia -XB6 do pracy w zakresie -40~150°C (-40~302°F)

Odporność na korozję: Zestaw ze stali nierdzewnej -XC6 (tłoczysko SUS304)

Ochrona IP65: Podwójne wycieraczki -XC4 do środowisk zapylonych/zabrudzonych

Gniazda czujników 4-stronne: Kompatybilne z czujnikami D-M9N (gniazdo Φ3,5 mm)

8 stylów montażu: Wstępnie załadowane śruby do konfiguracji typu A/L/D

Regulacja skoku: Modyfikacja skoku ±5 mm z modułem -XC8

Twardo anodowany otwór: Powłoka 25 μm, 3× odporność na zużycie

Tłoczysko chromowane na twardo: Grubość 0,02 mm, współczynnik tarcia μ≤0,15

Uszczelnienia bez wycieków: Związek X271 FKM, Wyciek <0,1 ml/min przy 0,5 MPa

Zastosowania:

Produkcja elektroniki

Obsługa mikro-komponentów:Modele o krótkim skoku w zakresie od 5-15 mm są wykorzystywane do precyzyjnego pobierania i umieszczania komponentów 0201 SMD w montażu PCB, osiągając powtarzalność w granicach ±0,05 mm.

Systemy znakowania laserowego:Głowice znakujące są napędzane skokami 20-30 mm i informacją zwrotną o położeniu za pomocą czujników D-M9N, zapewniając dokładność wyrównania z odchyleniem mniejszym niż 0,1 mm.

Sprzęt medyczny i laboratoryjny

Przenoszenie próbek diagnostycznych:Warianty ze skokami od 35-50 mm i zestawami ze stali nierdzewnej -XC6 są używane do obsługi próbek biologicznych w analizatorach, zapobiegając w ten sposób zanieczyszczeniom w środowiskach zgodnych z FDA.

Dozowanie odczynników:Praca przy niskim ciśnieniu (0,05 MPa), osiągając precyzyjną dokładność dozowania płynu 0,1 ml w instrumentach IVD poprzez użycie jednostek o skoku 10 mm.

Kompaktowe komórki automatyzacji

Kontrola optyczna:Siłowniki ze skokami 40 mm pozycjonują kamery AOI z prędkościami regulowanymi w zakresie 50-200 mm/s, minimalizując wibracje podczas obrazowania o dużym powiększeniu.

Chwytaki robotyczne:Zintegrowane z robotami współpracującymi do lekkiego wkładania części, wyposażone w skok 25 mm i gwinty tłoczyska M3, działające w czasie cyklu poniżej 0,5 s.

Maszyny pakujące

Szybkie cięcie:Skoki 50 mm są wykorzystywane do uruchamiania ostrzy w systemach zgrzewania folii, wykonując cięcia w 0,2 s przy 1,0 MPa z amortyzacją hydrauliczną w celu redukcji wstrząsów.

Wyrównanie etykiet:Wersje ze skokami 15 mm i uszami montażowymi -DZ korygują odchylenia pozycji etykiet wynoszące ≤0,3 mm w liniach pakowania blistrów farmaceutycznych.

Studium przypadku:Producent wyrobów medycznych osiągnął 42% redukcję grubości maszyny, wdrażając CQ2A12-30DMZ z czujnikami 4-stronnymi, co doprowadziło do 70% zmniejszenia przestojów w systemach ładowania wkładów.

Wsparcie i usługi:

Nasze wsparcie techniczne i usługi dla pneumatycznego siłownika tłokowego obejmują:

- Pomoc przy instalacji i konfiguracji

- Wskazówki dotyczące rozwiązywania problemów

- Wskazówki i zalecenia dotyczące konserwacji

- Usługi naprawcze

- Szkolenia i zasoby dotyczące produktów

Pakowanie i wysyłka:

Opakowanie produktu:

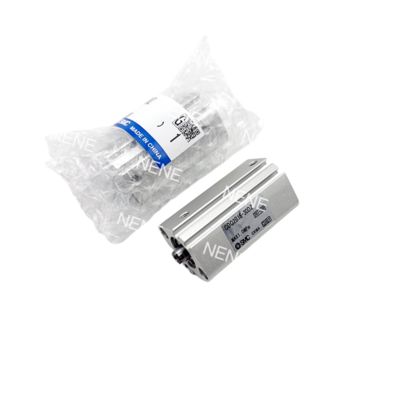

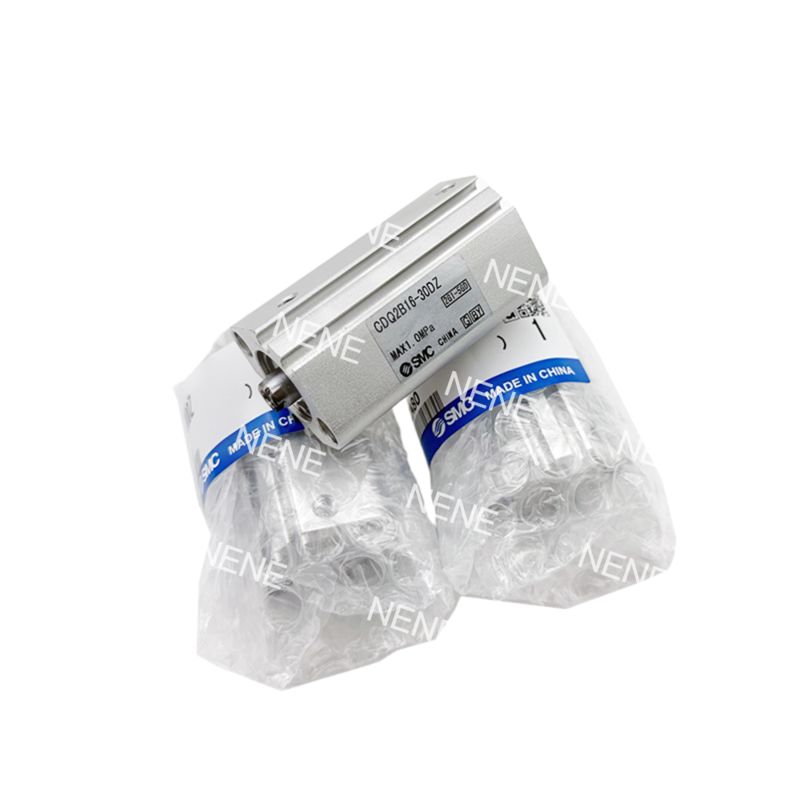

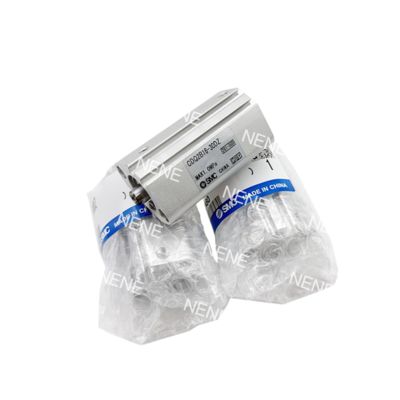

Pneumatyczny siłownik tłokowy zostanie starannie zapakowany w solidne kartonowe pudełko, aby zapewnić bezpieczne i idealne dotarcie do Państwa.

Wysyłka:

Oferujemy szybkie i niezawodne usługi wysyłkowe dla pneumatycznego siłownika tłokowego. Twoje zamówienie zostanie niezwłocznie przetworzone i wysłane w ciągu 1-2 dni roboczych. W zależności od lokalizacji, czas dostawy może się różnić, ale dokładamy wszelkich starań, aby Twój produkt dotarł do Ciebie tak szybko, jak to możliwe.
