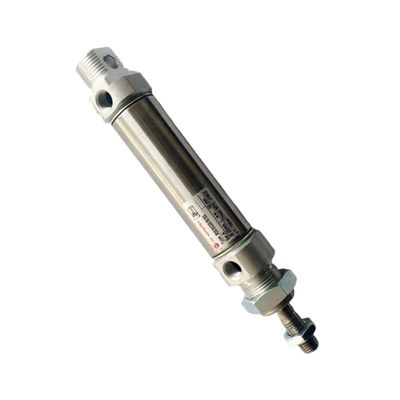

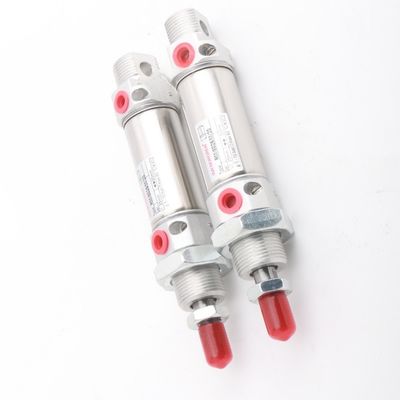

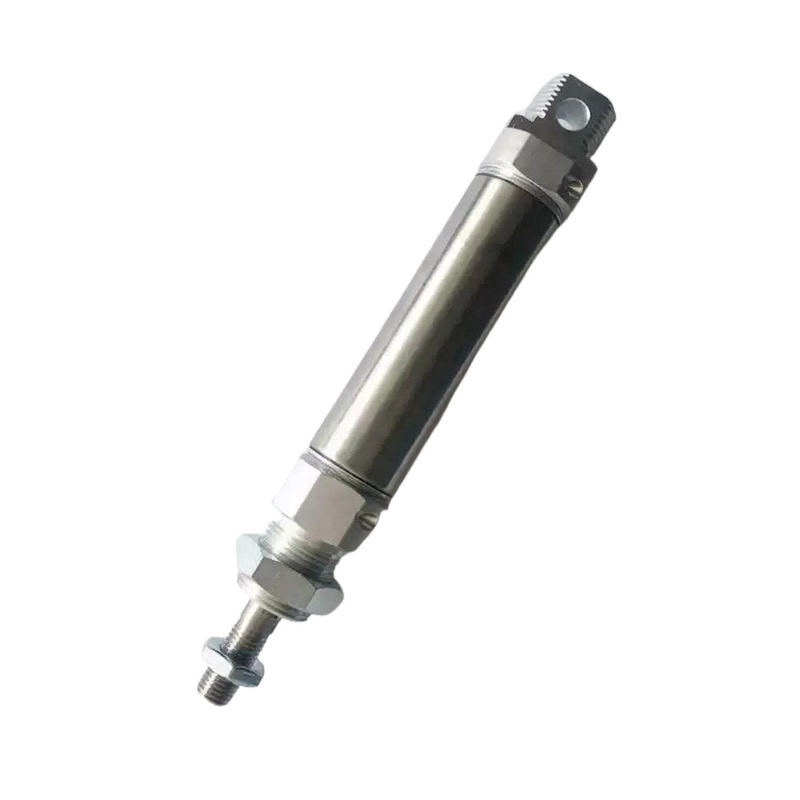

NORGREN cylinder okrągły RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

Średnica otworu:Średnice otworów różnych serii mini cylindrów różnią się. Na przykład średnice otworów serii RM/28000 i RM/8000 wynoszą 10-25 mm;średnice otworów serii RA/192000/M wynoszą 20-125 mm; a seria ec obejmuje średnice otworów takie jak 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm i 100mm.

Projekt wyglądu:Zazwyczaj przyjmuje kompaktową konstrukcję z niewielką strukturą, która może dostosować się do środowisk instalacyjnych o ograniczonej przestrzeni i jest wygodna do integracji z różnymi urządzeniami.

Materiał głównej części:Istnieją różne opcje, takie jak stop aluminium, stal nierdzewna i tworzywa sztuczne.seria ac/cf może być wykonana z aluminium lub tworzyw sztucznych w celu spełnienia wymagań w zakresie odporności na korozję, wytrzymałości i masy w różnych scenariuszach zastosowań.

Tryb działania:Istnieją dwa rodzaje: jednorazowe i podwójne.podczas gdy cylinder podwójnie działający osiąga przedłużenie i cofanie pręta tłoka poprzez naprzemiennie dostarczanie powietrza na obu końcachNa przykład serii RM/28000 i RM/8000 mogą mieć działanie pojedyncze lub podwójne, podczas gdy serii takie jak RA/192000/M i 32 to cylindry podwójnego działania.

Zakres ciśnienia:Zasadniczo ciśnienie robocze wynosi około 1-10 barów.a zakres ciśnienia specyficznego różnych serii może się różnić w celu spełnienia wymagań ciśnienia różnych zastosowań.

Zakres prędkości:Prędkość ruchu tłoka wynosi zazwyczaj od 10 mm/s do 1000 mm/s. Na przykład prędkość cylindra serii 32 wynosi 10 mm/s do 1000 mm/s,i można go regulować metodami, takimi jak regulacja zaworu regulacyjnego przepływu zgodnie z rzeczywistymi potrzebami.

Długość uderzenia:Zakres uderzeń jest stosunkowo szeroki. Na przykład uderzenie cylindra serii 32 wynosi 5 mm-500 mm, a konkretna długość uderzenia może być wybrana zgodnie z rzeczywistymi wymaganiami aplikacji.

Siła wyjściowa:Siła wyjściowa zależy od czynników takich jak średnica otworu i ciśnienie robocze.dla butli modelu m/50132/25, gdy średnica otworu wynosi 32 mm i ciśnienie wynosi 2 bar-10 bar, siła wyjściowa wynosi 445 N.

System sterowania:Niektóre serii są wyposażone w różne układy kierownicze, np. seria RA/192000/M posiada trzy różne układy kierownicze: RA/192000/N2,.../N4,.../N6,który może zapewnić dokładność kierowania ruchem pręta tłoka i wytrzymać pewne obciążenie boczne.

Prężnik magnetyczny:Wiele modeli mini cylindrów wykorzystuje tłoki magnetyczne, takie jak seria RM/28000, RM/8000, seria RA/192000/M, seria 32 itp.Dopasowanie z przełącznikami magnetycznymi może zrealizować wykrycie i sprzężenie zwrotne pozycji cylindra, co jest wygodne dla automatycznego sterowania.

Funkcja buforowania:Niektóre cylindry są wyposażone w urządzenie buforowe na końcu uderzenia, takie jak buforowanie z gumy syntetycznej, które może zmniejszyć uderzenie tłoka na końcu uderzenia,poprawa trwałości i stabilności pracy cylindraNa przykład cylinder z serii 7 ma buforowanie z gumy syntetycznej na końcu uderzenia.

Sposób instalacji:Istnieją różne metody montażu, w tym montaż stopniowy, montaż trunnionowy, montaż z przodu z nutami itp.zapewnienie elastycznych opcji instalacji i ułatwienie połączenia z różnymi urządzeniami.

Pozycja portu lotniczego:Niektóre serii mają opcjonalne pozycje portów lotniczych, aby ułatwić kompaktową instalację i spełnić wymagania różnych układów przestrzennych i połączeń rurociągów.

Wielkość interfejsu:Do najczęstszych rozmiarów interfejsu należą G1/8, M5 itp. Na przykład rozmiar interfejsu cylindra modelu m/6025/25 wynosi G1/8, który można wygodnie podłączyć do odpowiednich rur i złączy.
