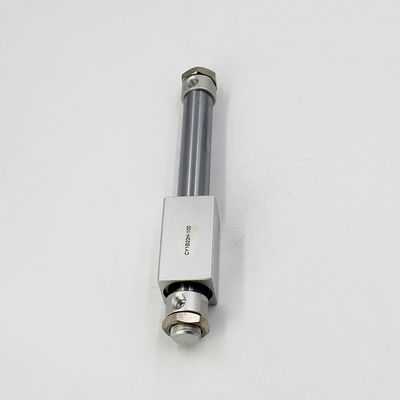

Name: CY1B6H-100 200 300 400 500 SMC Cylinder bez prętów serii CY1B
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

Dom Produkty Tłokowy cylinder pneumatyczny

CY1B6H-100 200 300 400 500 SMC Cylinder bez prętów serii CY1B

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	SMC
Orzecznictwo:	CE
Numer modelu:	CY1B6H-100

Zapłata:

Minimalne zamówienie:	1
Cena:	Zbywalny
Szczegóły pakowania:	Plastikowa torba, pudełko, karton, paleta
Czas dostawy:	1-7Dni roboczych po dokonaniu płatności
Zasady płatności:	T/T, Western Union, Paypal
Możliwość Supply:	5000 sztuk / 1 miesiąc

Kontakt

Szczegółowy opis produktu

Typ cylindra dwustronnego działania:	Regulowany cylinder amortyzujący	Typ cylindra kombinowanego:	Cylinder pod ciśnieniem
Medium robocze:	Czyste powietrze	Ciśnienie pracy:	0.1~1.0MPa
Gwarantowane ciśnienie:	1,35 MPa	Skok poduszki:	20mm/32mm
Wielkość portu:	G1/8 G1/4 G3/8 G1/2	Kluczowe słowa:	Pneumatyczny butelkowiec powietrza bez prętów
Model:	Cy1b Cylinder, Cy3b Cylinder	Znak towarowy:	Pneumatyka VPC
Podkreślić:	CY1B6H-100 SMC cylinder bez prętów , SMC cylinder bez prętów serii CY1B

Standardowy cios

Wielkość otworu ((mm)	Standardowy bieg (mm)	Wyróbność Uwaga: maksymalny bieg (mm)
6	50,100,150,200	300
10	50, 100, 150, 200, 250, 300	500
50	100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

Cy1b Cy3b Magnetycznie bezprzewodowe cylindry pneumatyczne powietrzne

1Silniki pneumatyczne bez prętów z serii CY3B są bardzo szeroko stosowane w automatyce
2Zazwyczaj rozmiar otworu: 6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
3.Użyj gumowej poduszki standardowego typu, aby cylinder działał bezproblemowo, bezpiecznie i cicho.
4- Łatwiej i różnorodniej.
5.Typu łożyska przesuwnego.

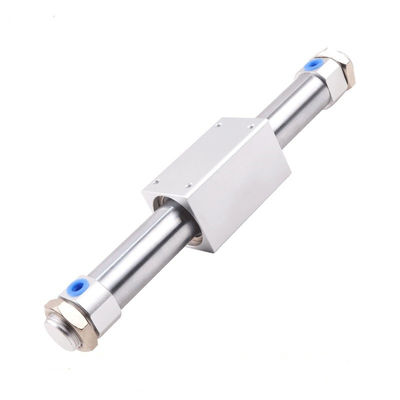

CY1B6H-100 200 300 400 500 SMC Cylinder bez prętów serii CY1B 0

CY3B cylinder bez prętów z sprzęgłem magnetycznym, szeroki zakres możliwości jazdy, większy ruch niż zwykły cylinder;użycie łożysk kulkowych sprawia, że cylinder niesie ekscentryczne obciążenie i może płynnie poruszać się; tłok nie ma mechanicznego połączenia między suwakami, a wydajność uszczelniania jest doskonała; może zainstalować bufor, a działanie odwrotne jest płynne i bezwzględne.

1,Zmniejszona waga
2,Zmniejszona długość
3,Na powierzchni wewnętrznej i zewnętrznej rury cylindrowej umieszczane są urządzenia do utrzymania smaru.
4,Bramka regulacyjna poprawia dokładność i powtarzalność uderzenia.
5,Węzeł NPT i G są dostępne jako standardowe

Wielkość otworu ((mm)	6	10	15	20	25	32	40	50	63
Środek roboczy	Powietrze
Ciśnienie zabezpieczające	10,05Mpa
Min ciśnienie	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Maksymalne ciśnienie	00,7Mpa
Temperatura pracy	-10~60oC
Prędkość tłoka	50-500 mm/s
Poduszka	Zderzak z gumy
Zmiany węgla	NIE wymagane
Siła przytrzymująca magnes (N)	19.6	53.9	137	231	363	588	922	1471	2256

Cylinder bez prętów z podstawowym sprzęgaczem magnetycznym serii CY3BCechy produktu

Cechy produktu	1Pierścień odporny na zużycie jest o 70% większy niż w serii CYl B, dzięki czemu wyższa jest nośność wału.
	2W celu poprawy smarowania i trwałości stosuje się pierścień odporny na zużycie ze specjalnej żywicy.
	3Pierścień przeciwpyłowy na pedale zmniejszył minimalne ciśnienie robocze o 30%.
	4Wymiary instalacji są takie same jak w serii CY1B/R.

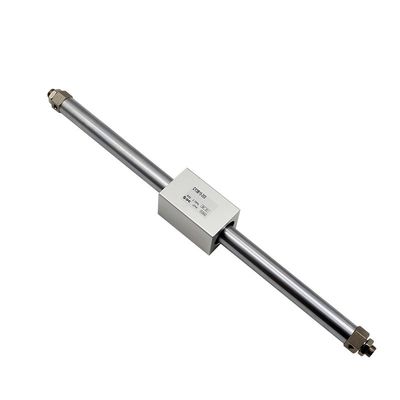

CY1B6H-100 200 300 400 500 SMC Cylinder bez prętów serii CY1B 1

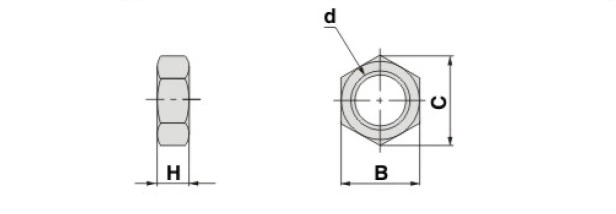

Składnik	Wielkość wiertarki (mm)	d	H	B	C
Wymagania w zakresie bezpieczeństwa	6	M6X1.0	4	8	92
SNJ-016B	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

Instalacja i instrukcja

Instalacja a także instrukcja	1.Muszą one być oczyszczone przed podłączeniem cylindra, aby utrzymać czystość wewnętrzną cylindra.
	2Środek wykorzystywany przez cylindry należy przed użyciem filtrować za pomocą elementu filtracyjnego (większego niż 40 mm).
	3Środki przeciwzmrażające powinny być podejmowane w środowisku o niskiej temperaturze, aby zapobiec zamarzaniu wilgoci w systemie.
	4Jeśli cytinder pozostawiono bez użycia przez długi czas, należy uważać na zardzewiałą powierzchnię i zainstalować zatyczkę na wejście i wyjście
