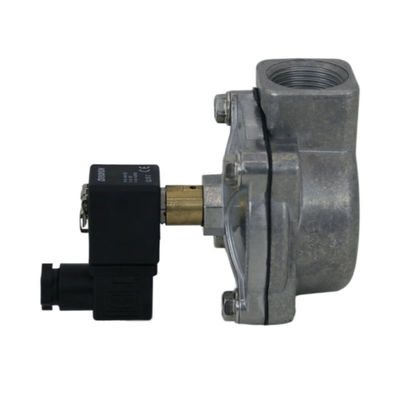

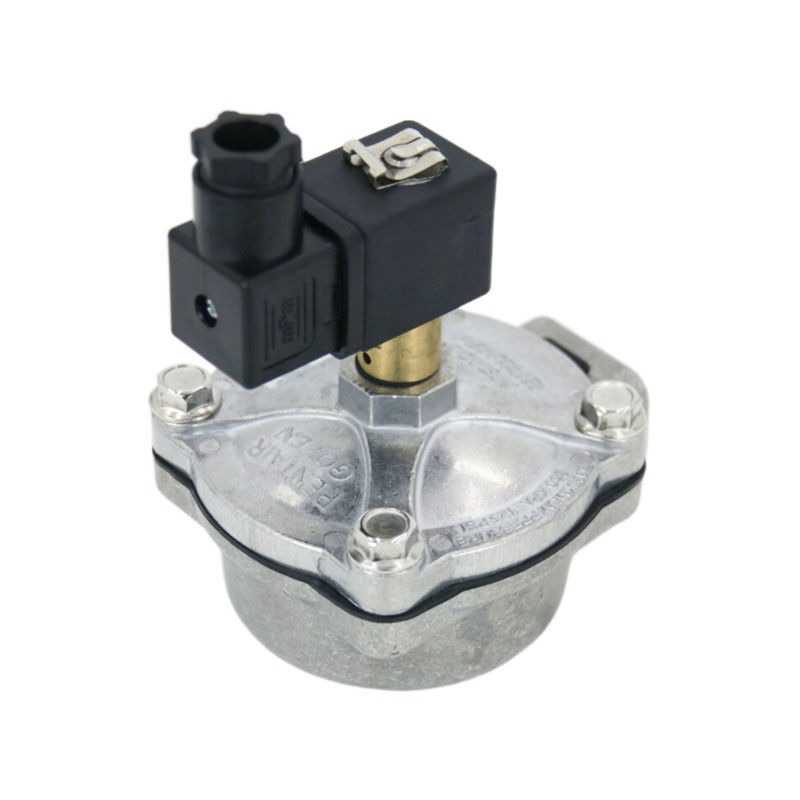

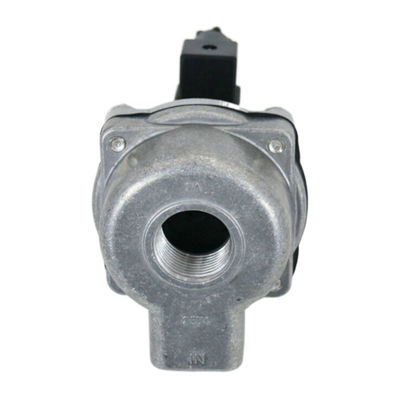

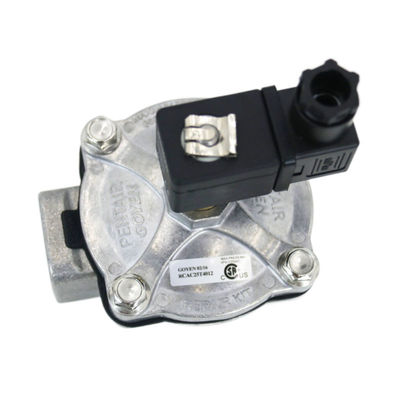

1' CA25T Goyen Wymienne zawory pulsowe 0,3MPa ~ 0,8MPa

1′ CA25T Goyen zamienne zawory impulsowe

CA25T Wykrywanie pyłu w zamiennych zaworach pulsowych typu Goyen:
1. Podłącz czyste powietrze o nominalnym ciśnieniu do wlotu powietrza z zaworu impulsów elektromagnetycznych.Wyniki badańaby sprawdzić czy zawór pulsowy jest otwarty. .

2. Podłącz czyste powietrze o ciśnieniu 0,1 MPa do wejścia zaworu impulsów elektromagnetycznych, wprowadź sygnał elektryczny zamkniętego zaworu,i sprawdzić, czy zawór pulsowy elektromagnetyczny jest bezpiecznie zamknięty.

3. Połącz czyste powietrze ze źródłem ciśnienia powietrza do 0.8 MPa w wlewie powietrza do zaworu impulsów elektromagnetycznych przez 60 minut w celu sprawdzenia wycieku uszczelnionych części na zawór impulsów elektromagnetycznych.

Główny wymiar zbiornika pyłu CA25T o długości 1'Zawór pulsowy:

Szczegóły części zamiennej CA25T 1 InchZawór magnetyczny zbieracz pyłu:

Parametry techniczne zaworów membranowych serii Goyen typu T:

Zasada działania zawórów pulsowych typu pod kątem prostym:

Zawór prądu pulsowego prostokąta charakteryzuje się kątem prostokątem 90 stopni rury wejściowej i wyjściowej zaworu.Diafragma w zaworze dzieli zawor impulsowy na dwie przednie i tylne komory powietrzne, a gaz podwyższonego ciśnienia jest podłączony z wlotu powietrza do dolnej komory powietrza.gaz przechodzi przez rurociągi o stałym ciśnieniu z górnej i dolnej obudowy i otwór wchodzi do komory dekompresjiPonieważ cewka blokuje otwór odcisku ciśnienia pod działaniem sprężyny, gaz nie zostanie wyładowany, tak aby ciśnienie komory dekompresyjnej i niższej komory było takie samo,i pod działaniem wiosny/Dopuszczam, aby diafragma /zablokowana była i gaz nie wyleciał.

Po podłączeniu zaworu impulsowego rdzeń zaworu podnosi się siłą elektromagnetyczną, otwiera się otwór odcisku ciśnienia i gaz jest wyrzucany.W wyniku działania otworu rury o stałym ciśnieniu, prędkość odpływu otworu odciągającego ciśnienie jest większa niż ciśnienie stałe w rurze komory dekompresyjnej.Prędkość napływu gazu powoduje, że ciśnienie w komorze dekompresyjnej jest niższe niż ciśnienie w niższej komorze, a gaz w dolnej komorze podnosi przepony, aby otworzyć dysze.
