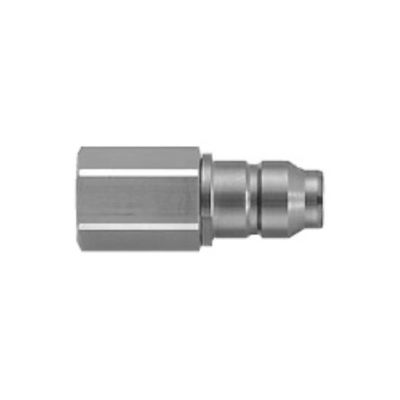

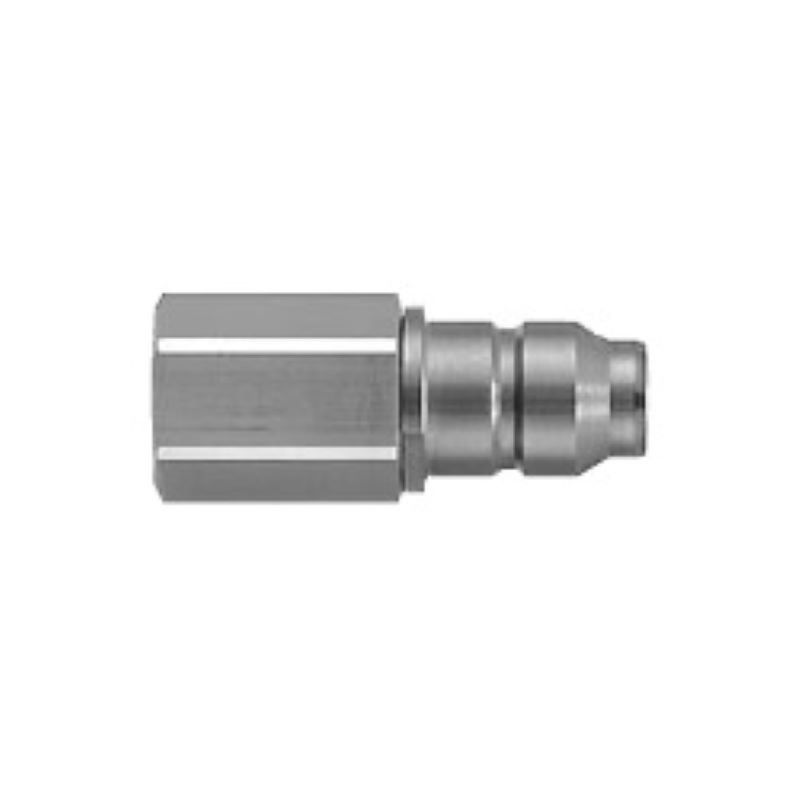

Name: SMC Pneumatyczne łączniki wtyczka KKA4P-02F SUS Kobieta typu nici serii KKA
Brand: YW DKE TRADING COMPANY
SKU: Seria KKA4P-02F KKA
Availability: InStock

Dom Produkty Pozostałe urządzenia i urządzenia

SMC Pneumatyczne łączniki wtyczka KKA4P-02F SUS Kobieta typu nici serii KKA

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	SMC
Orzecznictwo:	CE
Numer modelu:	Seria KKA4P-02F KKA

Zapłata:

Minimalne zamówienie:	1
Cena:	Zbywalny

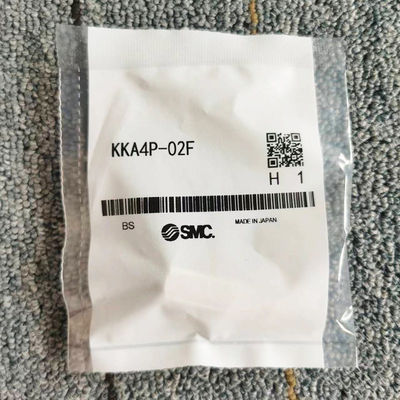

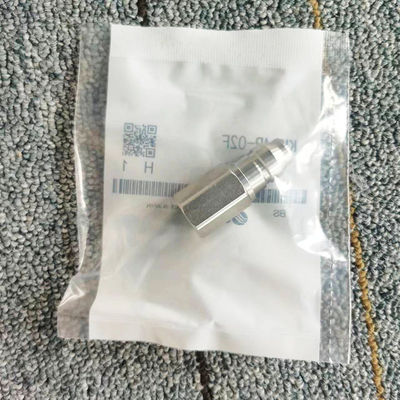

Szczegóły pakowania:	Plastikowa torba, pudełko, karton, paleta
Czas dostawy:	1-7 dni roboczych po dokonaniu płatności
Zasady płatności:	T/T, Western Union, Paypal
Możliwość Supply:	5000 sztuk / 1 miesiąc

Kontakt

Szczegółowy opis produktu

Operating Pressure Range(MPa):	0.1-1MPa	Pipe Connection Bore Dia.:	Rc1/4
Operating Temperature Range(°C):	-5～150	Applicable Fluid:	Water / Air
Size of Body:	1/4	Guaranteed Proof Pressure:	10MPa
Podkreślić:	Wtyczka z serii KKA kka4p-02f , Wtyczka ze stali nierdzewnej kka4p-02f , Kobieta wtyczka z przędzą kka4p-02f

KKA serii SS316 (KKA4P-02F) Rodzaj wtyczki (P) Kobieta z przędzą typu S

Konfigurowane specyfikacje

Rodzaj	Standardowy	Typ złącza	Włókna z włókna włókienniczego
Mężczyzna/Kobieta	Wtykacz	Materiał nadwozia	SUS304
Materiał pieczęci	[NBR] 00011	Zastosowany płyn	Woda / powietrze
Środowisko operacyjne, aplikacje	Standardowy	Zakres temperatury roboczej ((°C)	-5 ¢150
Zakres ciśnienia roboczego ((MPa)	0 ¢ 1	Rozmiar ciała	1/4
Przewód łączności.	Rc1/4	Z lub bez zaworu kontrolnego	Y

S Kupelnik serii KKA Typ wtyczki ze stali nierdzewnej (P) Specyfikacje typu żółtej nitki

Bez, zawór kontrolny, wtyczka, rodzaj żółtej nitki wygląd zewnętrzny

SMC Pneumatyczne łączniki wtyczka KKA4P-02F SUS Kobieta typu nici serii KKA 0

Symbole JIS dla serii KKA

SMC Pneumatyczne łączniki wtyczka KKA4P-02F SUS Kobieta typu nici serii KKA 1

Charakterystyka modeli z zaworem kontrolnym po obu stronach

Rozmiar ciała	Ilość kroplówki płynu (cm3 na przykład)	Ilość wentylacji (cm3 na przykład)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Kwota kroplówki płynu" oznacza ilość wody wewnętrznej, która traci się, gdy gniazdo wtyczki jest wyłączone.
"Kwota wentylacji" oznacza ilość powietrza zewnętrznego, które jest wprowadzane, gdy wtyczka i gniazdo są podłączone.

Płyn roboczy	Woda, powietrze
Zakres ciśnienia roboczego_*1	KKA3: -100 kPa do 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: od 0 do 1 MPa
Gwarantowane ciśnienie	10 MPa
Zakres temperatury otoczenia i temperatury płynu roboczego	-5 do +150°C (bez zamrażania) *Nie może być używany do parowania.
Specyfikacja niezasmarowana	Nie używa tłuszczu. (części przesuwne z gumy i metalu: powłoka fluorowa)
Materiał	Części metalowe: SUS304; części gumowe: fluoroelastomer (specjalny FKM)

*1: Nie stosować wraz z urządzeniem do testowania wycieków ani w celu zatrzymywania próżni, ponieważ nie można zagwarantować zerowego wycieku.

Wydajność

Metoda podłączenia wtyczki: jednoczynne podłączenie i uwolnienie
Zawór kontrolny: zawór kontrolny wbudowany na obu stronach wtyczki i gniazda, bez zaworu kontrolnego

*Seria KKA nie może być połączona z serią KK lub serią KKH.

Rysunek konstrukcyjny

Rysunek konstrukcyjny wtyczki

Rysunek konstrukcyjny serii KKA

Liczba	Nazwa części	Materiał	Uwaga:
1	Korpus wtyczki	SUS304	powłoka fluorowa
2	Wtyczka tylnej części	SUS304	-
3	Zawór z wtyczką	SUS304	-
4	Zestaw oświetleniowy	Specjalny FKM	powłoka fluorowa
5	Wtykacz korpus O-pierścień	Specjalny FKM	powłoka fluorowa
6	Sprężyna zaworu	Ekwiwalent SUS304	KKA3
6	Sprężyna zaworu	SUS304	KKA4, KKA6, KKA7, KKA8, KKA9

Wymiary: wtyczka (P)

Z zaworem kontrolnym

Z zaworem zapasowym, rysunek wymiarowy typu nitki żeńskiej

Rozmiar ciała	Model	T Średnica portu połączenia	H Szerokość na płaszczyźnie	L₁	L₂	Minimalna średnica otworu	Efektywna powierzchnia przekroju poprzecznego mm²	Waga g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
