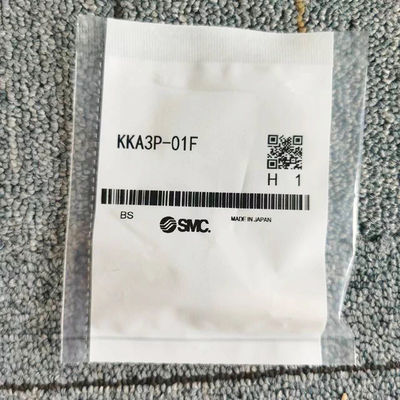

Name: KKA serii SS316 KKA3P-01F Typ wtyczki (P) Kobieta przędza Typ S sprzęgła
Brand: YW DKE TRADING COMPANY
SKU: KKA3P-01F Seria KKA
Availability: InStock

Dom Produkty Pozostałe urządzenia i urządzenia

KKA serii SS316 KKA3P-01F Typ wtyczki (P) Kobieta przędza Typ S sprzęgła

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	SMC
Orzecznictwo:	CE
Numer modelu:	KKA3P-01F Seria KKA

Zapłata:

Minimalne zamówienie:	1
Cena:	Zbywalny
Szczegóły pakowania:	Plastikowa torba, pudełko, karton, paleta
Czas dostawy:	1-7 dni roboczych po dokonaniu płatności
Zasady płatności:	T/T, Western Union, Paypal
Możliwość Supply:	5000 sztuk / 1 miesiąc

Kontakt

Szczegółowy opis produktu

Zakres ciśnienia roboczego (MPa):	0,1-1MPa	Przewody łączące Dia.:	Wc1/8
Zakres temperatury roboczej ((°C):	-5 ¢150	Stosowany płyn:	Woda / powietrze
Rozmiar ciała:	1/8	Gwarantowane ciśnienie:	10MPa
Podkreślić:	S sprzęgło typu SS316 , żółta nitka typu SS316

KKA serii SS316 (KKA3P-01F) Rodzaj wtyczki (P) Kobieta przędza łącznik typu S

Konfigurowane specyfikacje

Rodzaj	Standardowy	Typ złącza	Włókna z włókna włókienniczego
Mężczyzna/Kobieta	Wtykacz	Materiał nadwozia	SUS304
Materiał pieczęci	[NBR] 00011	Zastosowany płyn	Woda / powietrze
Środowisko operacyjne, aplikacje	Standardowy	Zakres temperatury roboczej ((°C)	-5 ¢150
Zakres ciśnienia roboczego ((MPa)	-0,1 ̇1	Rozmiar ciała	1/8
Przewody łączące Dia.	Rc1/8	Z lub bez zaworu kontrolnego	Y

S Kupelnik serii KKA Typ wtyczki ze stali nierdzewnej (P) Specyfikacje typu żółtej nitki

Bez, zawór kontrolny, wtyczka, rodzaj żółtej nitki wygląd zewnętrzny

Without, check valve, plug, female thread type external appearance

Symbole JIS dla serii KKA

KKA serii SS316 KKA3P-01F Typ wtyczki (P) Kobieta przędza Typ S sprzęgła 1

Płyn roboczy	Woda, powietrze
Zakres ciśnienia roboczego_*1	KKA3: -100 kPa do 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: od 0 do 1 MPa
Gwarantowane ciśnienie	10 MPa
Zakres temperatury otoczenia i temperatury płynu roboczego	-5 do 150°C (bez zamarzania) *Nie może być używany do parowania.
Specyfikacja niezasmarowana	Nie używa tłuszczu. (części przesuwne z kauczuku i metalu: powłoka fluorowa)
Materiał	Części metalowe: SUS304; części gumowe: fluoroelastomer (specjalny FKM)
Foka	Włączając uszczelniacz nitek męskich

*1: Nie stosować wraz z urządzeniem do testowania wycieków ani w celu zatrzymywania próżni, ponieważ nie można zagwarantować zerowego wycieku.

Wydajność

Metoda podłączenia wtyczki: jednoczynne podłączenie i uwolnienie
Zawór kontrolny: zawór kontrolny wbudowany na obu stronach wtyczki i gniazda, bez zaworu kontrolnego

*Seria KKA nie może być połączona z serią KK lub serią KKH.

Charakterystyka modeli z zaworem kontrolnym po obu stronach

Rozmiar ciała	Ilość kroplówki płynu (cm3 na przykład)	Ilość wentylacji (cm3 na przykład)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Kwota kroplówki płynu" oznacza ilość wody wewnętrznej, która traci się, gdy gniazdo wtyczki jest wyłączone.
"Kwota wentylacji" oznacza ilość powietrza zewnętrznego, które jest wprowadzane, gdy wtyczka i gniazdo są podłączone.

Rysunek konstrukcyjny

Rysunek konstrukcyjny wtyczki

Rysunek konstrukcyjny serii KKA

Charakterystyka przepływu

Powietrze

Wtyczka: z zawórem awaryjnym / gniazdkiem: z zawórem awaryjnym

Wtyczka: bez zaworu awaryjnego / gniazda: z zaworem awaryjnym

Wtyczka: z zawórem awaryjnym / gniazdkiem: z zawórem awaryjnym

Wtyczka: bez zaworu awaryjnego / gniazda: bez zaworu awaryjnego

Rozmiar ciała	Model	T Średnica portu połączenia	H Szerokość na płaszczyźnie	L₁	L₂	Minimalna średnica otworu	Efektywna powierzchnia przekroju poprzecznego mm²	Waga g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
