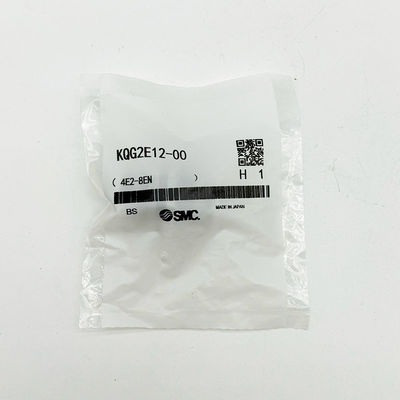

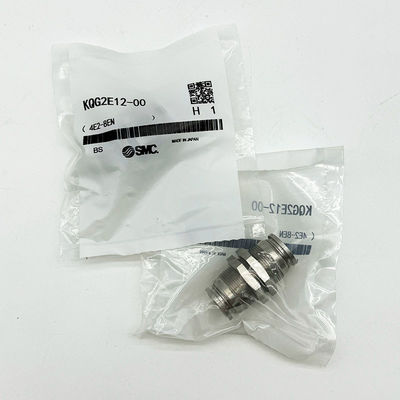

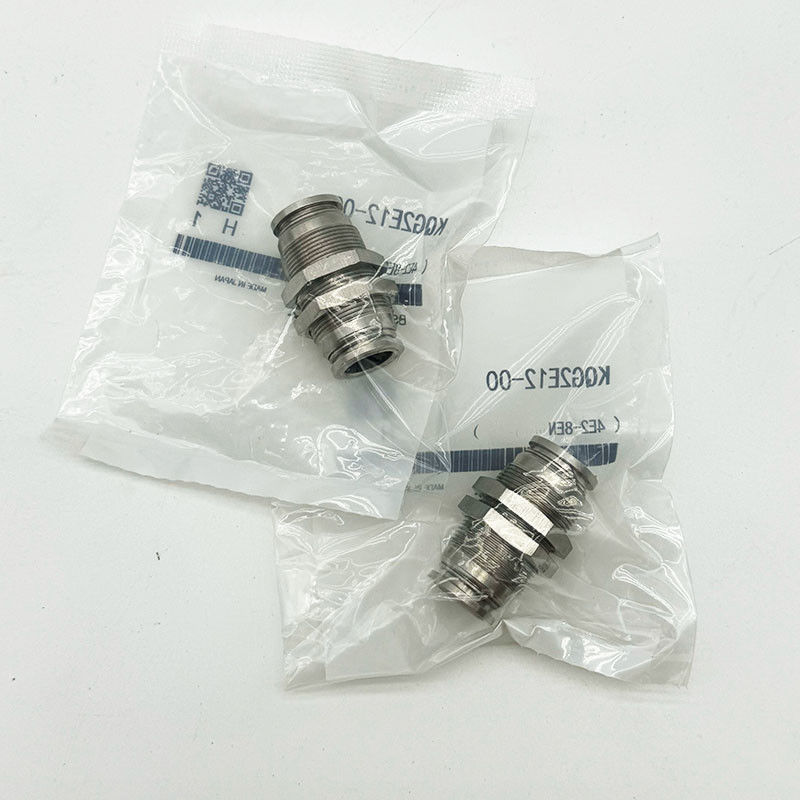

Związek przegrodów - seria KQG2
Wyroby ze stali nierdzewnej SMC KQG2 zapewniają inżynierom wybór wydajnych, lekkich, kompaktowych elementów, gdy odporność na korozję, chemikalia i wysokie temperatury jest niezbędna.30% mniejszy i 62% lżejszy niż istniejący zakres KQG i dostępny w średnicach rur od 3,2 do 16 mm.Pary i zdolne do pracy w różnych warunkach ciśnienia (-100kPa do 1MPa) i temperatury (-5°C do +150°C).
Węglowe, przewody i adaptery - SMC KQG2
KQG2 SUS316 Odzież ze stali nierdzewnej
Wyroby pneumatyczne typu one-touch serii SMC KQG2 są wytwarzane ze stali nierdzewnej SUS316, oferując właściwości odporne na korozję, które są lepsze niż ze stali nierdzewnej klasy 304.SUS316 ze stali nierdzewnej zapewnia wyższe właściwości odporności na korozję, jest szczególnie odpowiedni do środowisk chlorurowych.
Wyposażenie z jednym dotykiem serii KQG2 wykorzystuje uszczelki FKM i może być stosowane z różnymi rurami, w tym z nylonu, miękkiego nylonu, poliuretanu, poliolefiny, FEP i PFA.Wyposażenie nadaje się do stosowania z parą i jest wolne od tłuszczu.
Specyfikacje
|
Atrybut
|
Wartość
|
|
Złącze A
|
Wciśnij 12 mm
|
|
Złącze B
|
Wciśnij 12 mm
|
|
Typ urządzenia pneumatycznego
|
Adapter przewodu rurowego do rurowego
|
|
Styl połączenia
|
Rury do rury
|
|
Maksymalna temperatura pracy
|
+150°C
|
|
Minimalna temperatura pracy
|
-5°C
|
|
Maksymalne ciśnienie robocze
|
1 MPa, 3 MPa
|
|
Średnica otworu montażowego
|
21 mm
|
|
Spełnione normy
|
Wymagania w zakresie bezpieczeństwa
|
|
Zastosowana średnica zewnętrzna rury (mm)
|
Model
|
T
(M)
|
H
(szerokość przez płaskości)
|
L
|
Otwór do mocowania
|
M
|
Efektywna powierzchnia przekroju poprzecznego (mm)2)Uwaga)
|
Masa (g)
|
|
- Trzy.2
|
KQG2E23-00
|
M10 × 1
|
12
|
32.2
|
11
|
12
|
3.4
|
14
|
|
ø4
|
KQG2E04-00
|
M10 × 1
|
12
|
32.4
|
11
|
12.6
|
5.6
|
14
|
|
ø6
|
KQG2E06-00
|
M14 × 1
|
17
|
33.6
|
15
|
13.6
|
13.1
|
25.8
|
|
ø8
|
KQG2E08-00
|
M15 × 1
|
19
|
36.4
|
16
|
16.1
|
26.1
|
30.4
|
|
ø10
|
KQG2E10-00
|
M18 × 1
|
21
|
37.2
|
19
|
17
|
41.5
|
40.3
|
|
ø12
|
KQG2E12-00
|
M20 × 1
|
24
|
39.2
|
21
|
18.6
|
58.3
|
49.9
|
|
ø16
|
KQG2E16-00
|
M27 × 1
|
30
|
42.6
|
28
|
20.8
|
113
|
87.3
|
Uwaga) Wartości określone są przy użyciu rur FEP. Wartość rur nylonowych dla ø16 tylko.
-
Warunki temperatury do wyposażenia wnętrza obudowy
|
Wykorzystana rura
|
Temperatura
|
|
Rura FEP / seria TH
|
80°C lub więcej
|
|
Rura Super PFA / seria TL
|
120°C lub więcej
|
