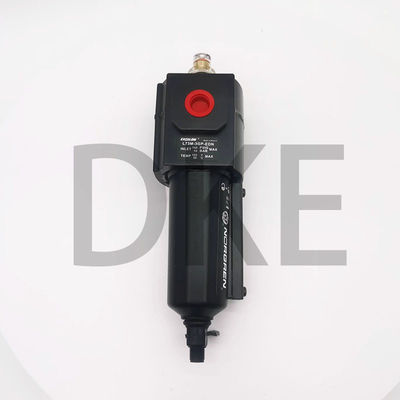

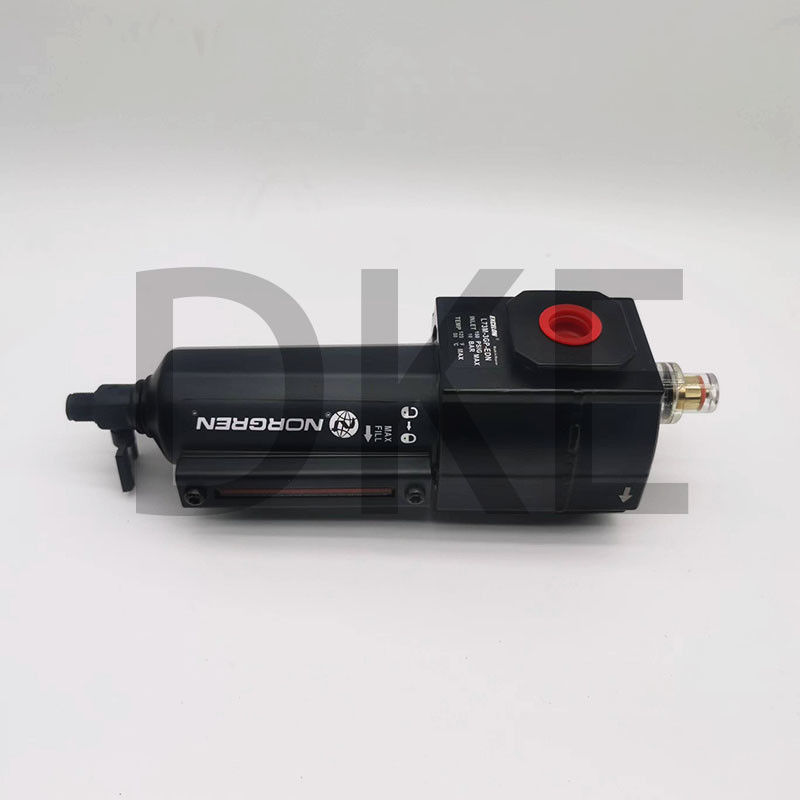

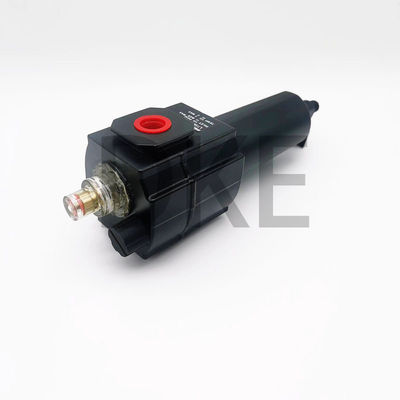

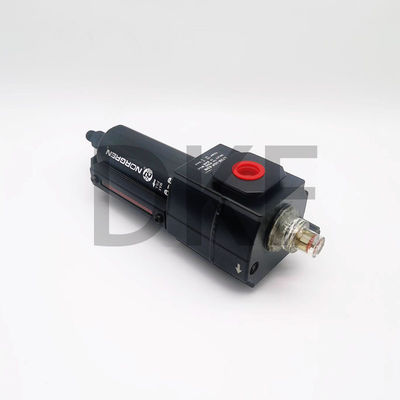

Plastikowa miska zamknięta Excelon Micro Fog Lubricator L72-74

Excelon Micro Fog Lubricator, L72-74, Plastic Bowl zamknięty

INSTALACJA

1Włączcie filtr w przewodzie powietrza.

● pionowo (na dół),

● z przepływem powietrza w kierunku strzały na ciele,

● przed regulatorami, smarownikami i zawory cykliczne,

● jak najbliżej źródła powietrza, gdy jest używany jako filtr głównego przewodu,

● jak najbliżej urządzenia poddawanego serwisowi, gdy jest używany jako ostatni filtr.

2. Połącz rurę z odpowiednimi portami, używając uszczelniacza dla nitek rurowych tylko na nitkach męskich. Nie pozwól uszczelniaczowi wejść do wnętrza jednostki.

3. Elastyczna rurka o minimalnym ID 3 mm (0,125") może być podłączona do automatycznego odpływu. Unikaj ograniczeń w rurce.

4. Wciśnij miskę lub miskę z osłoną do ciała i obróć całkowicie w kierunku wskazówek zegara przed podaniem ciśnienia.

5W celu uzyskania maksymalnej długości użytkowania elementu należy zainstalować filtr ogólnego przeznaczenia Norgrena z elementem 5 μm w górnej części filtra odprowadzania oleju.

Służba

1. Otwórz ręczny odpływ, aby wydostać nagromadzone płynów.

2. Wymiana elementu filtrującego, gdy spadek ciśnienia w całym elemencie przekracza 0,7 bara (10 psig).Wskaźnik serwisowania mechanicznego wyświetla się w przybliżeniu w czerwonym kolorze, a opcjonalny wskaźnik serwisowania elektrycznego zapewnia wyjście elektryczne, gdy spadek ciśnienia w całym elemencie osiąga wartość 0,7 bar (10 psig).Rozbiórka

1Filtr można rozmontować bez usunięcia z przewodu powietrza.

2Odłączcie ciśnienie, zmniejszcie ciśnienie do zera.

3Wyjmij miskę, popchnij do ciała i obróć w kierunku przeciwnym do ruchu wskazówek zegara.

4. Rozmontować w sposób ogólny zgodnie z numerami przedmiotów na widoku wybuchowym. Nie usuwać kanałów lub wskaźników serwisowych (1, 8) chyba że konieczna jest wymiana.Wyjmować i wymieniać tylko w przypadku awarii.

Oczyszczanie

1. Element (51, 53) nie może być czyszczony. Czyszczenie plastikowej miski (25, 42) i soczewki (3, 36, 47) tylko ciepłą wodą. Nie zanurzaj wskaźnika zasilania elektrycznego (8) w wodzie.czysty materiałPozostałe części należy oczyścić ciepłą wodą i mydłem.

2Wydmuchać wewnętrzne przejścia w ciele (6, 7) czystym, suchym powietrzem sprężonym.

3. Sprawdź części. Wymieniaj uszkodzone. Wymieniaj miskę z tworzywa sztucznego na miskę metalową, jeśli miska z tworzywa sztucznego wykazuje oznaki pęknięć lub zamętności.

Zgromadzenie

1. smarować o-kręgi, część ręcznego układu odpływowego (18, 28), która styka się z miską, oraz otwór w ręcznym układzie odpływowym, w którym znajduje się łódź zaworu odpływowego (19, 29) z tłuszczem o-kręgu.

2. Zmontuj filtr, jak pokazano na wybuchowym widoku.

3. Strzały na wskaźniku (3, 10) i ciele (6, 7) muszą wskazywać w tym samym kierunku.

Modele wymienione obejmują nici PTF, ręczne odpływy i metalową miskę z plastikowym wskaźnikiem poziomu płynu.

* Modele wymienione w tabeli zamówień nie mogą być umieszczone poniżej często cyklujących zawórów sterowania kierunkowego.

** Typowy przepływ przy ciśnieniu wejściowym 90 psig (6,3 bar) i spadku ciśnienia 7 psig (0,5 bar).

†(74) Smarowniki z 1 litrem (1 litr) metalowej miski: Dodaj 2,01 funtów (0,91 kg).
