Wymagania w zakresie bezpieczeństwa
Wyposażenie w rurkę jednorazowego dotyku
Opis produktu:
Zestawy pneumatyczne typu one-touch serii SMC KQG2 przynoszą znaczące korzyści konsumentom.są również kompatybilne z różnymi średnicami rur od 3Ich lekka i kompaktowa konstrukcja sprawia, że nadają się do wielu środowisk, takich jak ciśnione powietrze i woda, a nawet para.
Wydajność urządzeń w różnych warunkach ciśnienia i temperatury (od -100 kPa do 1 MPa i od -5°C do +150°C odpowiednio) jest niezawodna i idealna.te osprzęty są wykonane z wyższej jakości stali nierdzewnej SUS316Z tego powodu stal nierdzewna SUS316 jest idealna dla środowiska chlorurowego.
Charakterystyka:
Środki pneumatyczne typu one-touch serii SMC KQG2 są wykonane ze stali nierdzewnej SUS316, która ma lepsze właściwości odporności na korozję i erozję niż 304 stal nierdzewna.SUS316 ze stali nierdzewnej jest również bardziej odpowiedni do środowisk chlorurowych.
Produkt ten jest krótszy i lżejszy niż poprzedni model KQGL06-01S. Ma redukcję długości o około 30% i redukcję masy o 62%.Główne części zewnętrzne wykonane są ze stali nierdzewnej 316 i uszczelnione FKMWspiera TEP, PFA, nylon, miękki nylon, poliuretany i poliolefiny.
Wykorzystane rurki: wielkość metryczna, nici łącznikowe: M, R, RC
| Wykorzystane rurki |
Wykorzystane rurki |
FEP, PFA, Nylon, Note z miękkiego nylonu1), Polyuretan, poliolefina |
| Rury 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Specyfikacje |
PłynUwaga:3) |
Uwaga:2) |
| Zakres ciśnienia roboczego |
-100 kPa do 1 MPaUwaga4) |
| Ciśnienie zabezpieczające |
30,0 MPa |
| Temperatura otoczenia i cieczyUwaga:5) |
- od 5 do 150°C (bez zamrażania)4) |
| Środki smarowe |
Specyfikacja bez tłuszczu |
| Ściskacz na nitkach |
Z uszczelniaczem |
Temperatura
Warunki zamontowania
wnętrza obudowy |
Rury |
Temperatura |
| Rury FEP/seria TH |
80°C lub więcej |
| Rury Super PFA/seria TL |
120°C lub więcej |
| |
|
Uwaga 1) W przypadku miękkich rur z nylonu nie można używać wody.
Uwaga 2) Należy oddzielnie skonsultować się z SMC w odniesieniu do stosowanej rurki.
Uwaga 3) Unikać stosowania w urządzeniach podciśniających próżnię, takich jak tester przecieków, ponieważ występują one.
Uwaga 4) Sprawdź zakres ciśnienia roboczego i zakres temperatury roboczej rury.
Uwaga 5) Zaleca się stosowanie wkładu wewnętrznego w następujących warunkach (z wyjątkiemØ3.2):
● W przypadku stosowania w wysokiej temperaturze.
● W przypadku stosowania w wysokiej temperaturze.
Parametry techniczne
| Związek Łokcia: KQG2T |
Wykorzystane
przewlekłe przedawkowanie rur
(mm) |
Model |
Uwaga 1)
ØD |
L |
A |
Q |
M |
ØN |
ØO |
Uwaga 2)
Efektywne
powierzchnia (mm2) |
Waga |
| - Trzy.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
KQG2T06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |

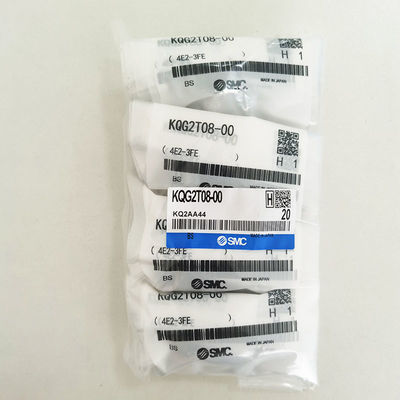

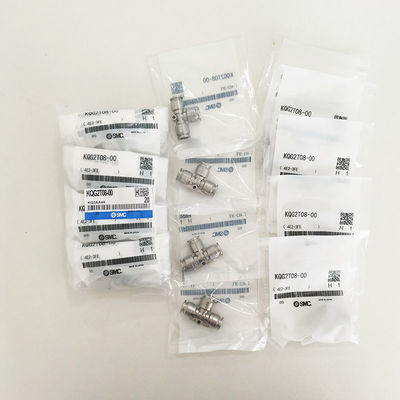

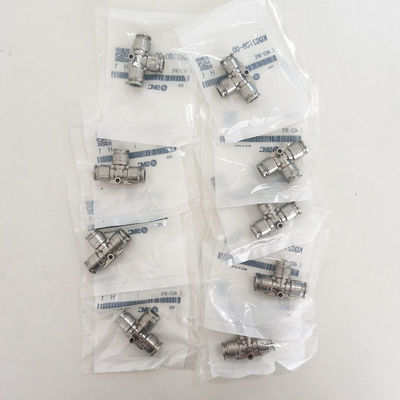

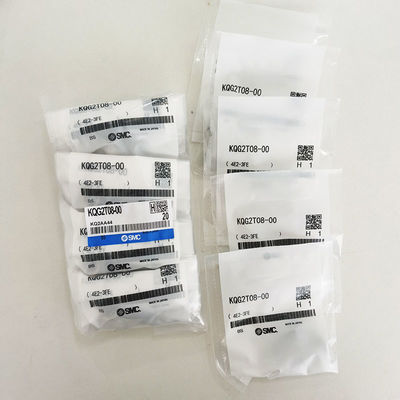

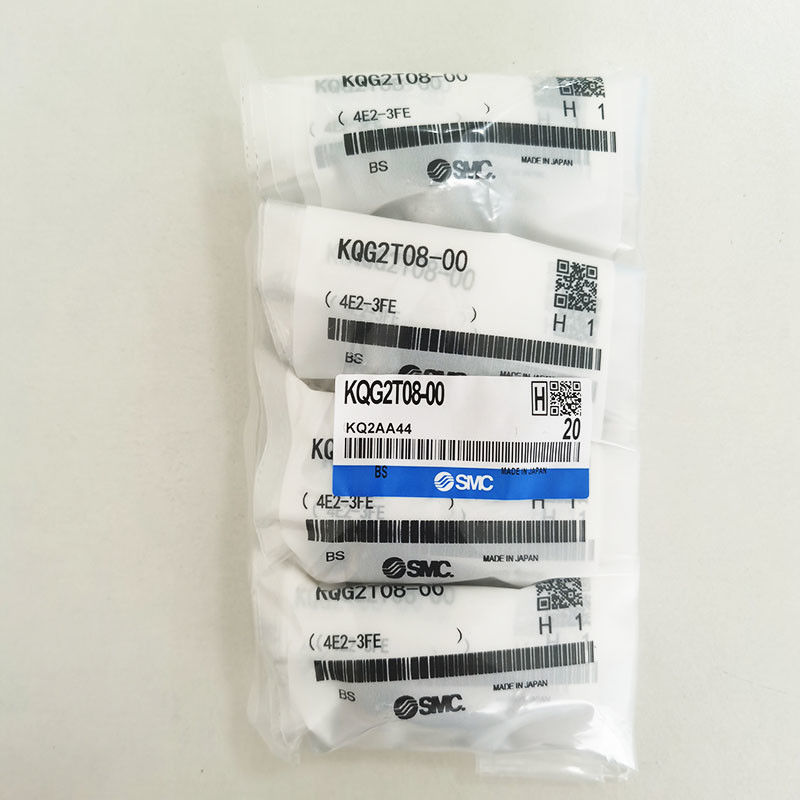

KQG2T08-00 |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
