CY3B6-50 Zamknięty cylinder pneumatyczny SMC Magnetycznie sprzężony bezprzewodowy strzał 50 mm

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	SMC
Orzecznictwo:	CE
Numer modelu:	CY3B6-50

Zapłata:

Minimalne zamówienie:	1 kawałek
Cena:	Zbywalny
Szczegóły pakowania:	Karton / zgodnie z wymaganiami klientów
Czas dostawy:	1-7 dni roboczych po dokonaniu płatności
Zasady płatności:	T/T, Western Union Paypal
Możliwość Supply:	5000 sztuk / 1 miesiąc

Kontakt

Szczegółowy opis produktu

Płyn:	Powietrze	Max. Maks. operating pressure ciśnienie operacyjne:	Max. Maks. operating pressure ciśnienie operacyjne
Prędkość tłoka:	50 do 500 mm/s	Temperatura otoczenia i płynu:	−10 do 60°C (bez zamrażania)
Zastosowanie:	Automatyka przemysłowa	Nudziarz:	32mm-320mm
Rodzaj poduszki:	Regulowany bufor/odbojnik gumowy	Materiał:	Stopy aluminium
Maksymalne ciśnienie:	1.5mpa	Rodzaj montażu:	Kołnierz przedni/kołnierz tylny
Poziom ochrony:	IP54/IP65	Zakres prędkości:	50-800mm/s
Udar:	50mm-500mm	napięcie:	Wymagania w zakresie bezpieczeństwa
Podkreślić:	Zestaw silników silnikowych , SMC Magnetycznie sprzęgły cylinder bez prętów , 50 mm tłokowy cylinder pneumatyczny

SMC Magnetycznie połączony bezprzęgłowy cylinder pneumatyczny CY3B6-50

SMC Magnetycznie sprzęgły bezprzęgłowy cylinder pneumatyczny CY3B6-50 Precyzyjna wysokiej wytrzymałości prętowa

Pręt SMC bez cylindru ma magnetycznie sprzężony wykorzystuje magnesy o wysokiej wytrzymałości przemysłowej znajdujące się w tłoku i zewnętrznym pociągu, aby utworzyć pojedynczą jednostkę, która będzie podróżować, gdy zostanie uruchomiona ciśnieniem powietrza.Masę produktu zmniejszono poprzez przeprojektowanie kształtów nadwozia i nakrycia głowy oraz zastosowanie sprzężenia magnetycznego.

Specyfikacje

Atrybut	Wartość
Udar mózgu	50 mm
Nudzony	6 mm
Seria producenta	CY3B
Działania	Podwójne.
Maksymalne ciśnienie robocze	7 barów

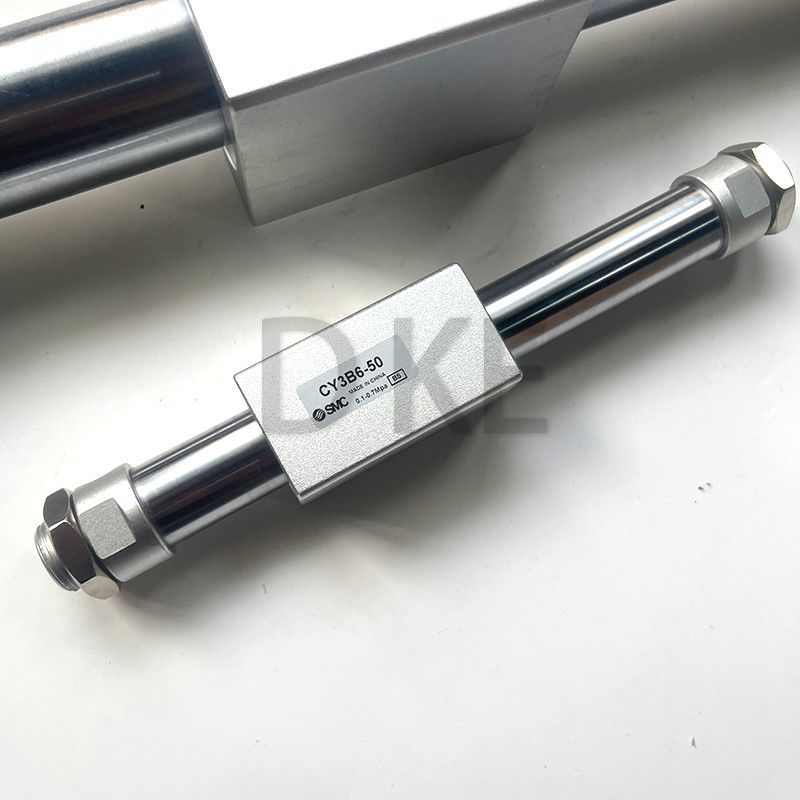

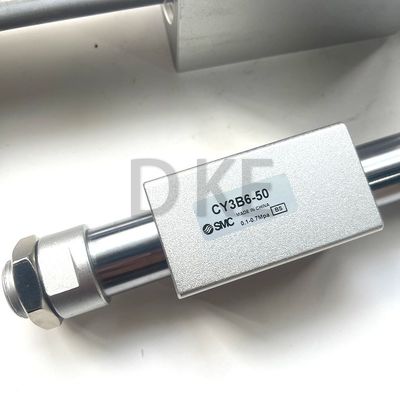

CY3B6-50 Zamknięty cylinder pneumatyczny SMC Magnetycznie sprzężony bezprzewodowy strzał 50 mm 0

Poprawiona smarowanie

W celu utrzymania tłuszczu i zapewnienia folii smarowej zainstalowano urządzenie luboryzujące (rozmiar otworu: od ø15 do ø63).

Stabilna eksploatacja

Długość pierścienia na stronie ciała maksymalnie o 30% zapewnia płynny ruch.

Specyfikacje, siła przytrzymująca magnes i wymiary montażu są takie same jak w przypadku istniejącego modelu z serii CY3B.

Maksymalna waga uchwytu do ciała

Przy projektowaniu metalowego uchwytu do podłączenia obciążenia,upewnij się, że jego waga nie przekroczy wartości podanej w tabeli po prawej stronie. (W celu uzyskania informacji o metodach podłączenia należy odnieść się do podręcznika obsługi.)

Maksymalna waga uchwytu łącznika

Model	Maksymalna masa uchwytu podłączającego (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

Wykonanie operacji pionowej

Zaleca się, aby obciążenie kierowało się łożyskiem typu kulkowego (przewodnik liniowy itp.).które mogą powodować usterkiJeżeli cylindr jest zamontowany pionowo lub pod kątem, należy użyć zewnętrznego korka itp. do ustawienia.ponieważ suwak może poruszać się w dół w kierunku końca uderzenia ze względu na swoją wagę lub masę obrabiarkę, użyć zewnętrznego korka itp. do pozycjonowania, jeśli wymagane jest dokładne ustawienie.

Nudzony wielkość [mm]	Model	Dopuszczalne masa obciążenia (Wv) [kg]	Maks. operacyjny ciśnienie (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65

/Należy zachować ostrożność, ponieważ istnieje niebezpieczeństwo złamania sprzężenia magnetycznego w przypadku działania powyżej maksymalnego ciśnienia roboczego.
